Câble à fibre optique non blindé non métallique uni-tube

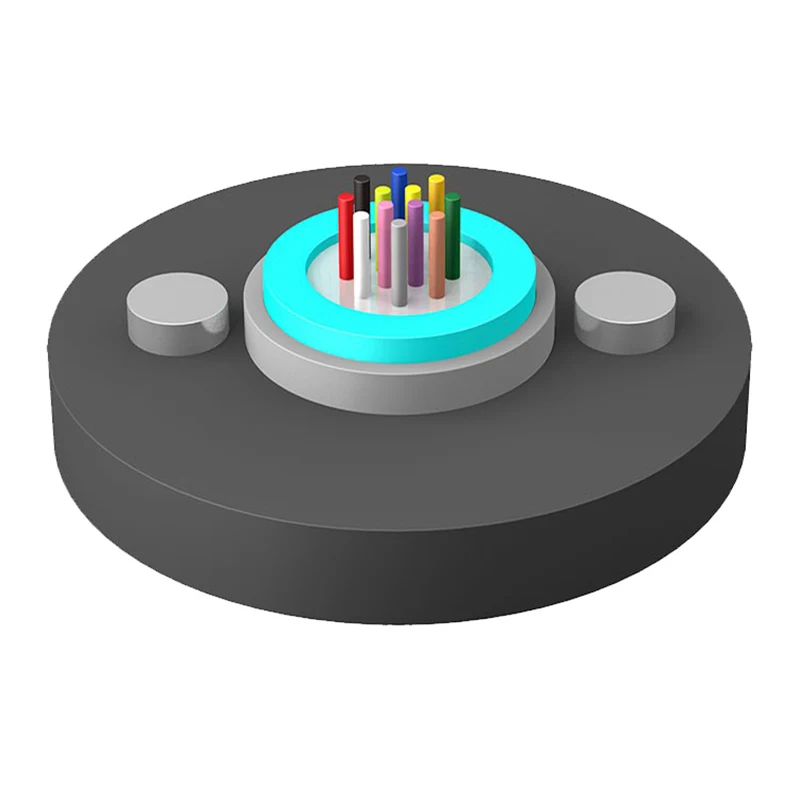

L'architecture de base du câble à fibre optique non métallique non blindé (GYFXY) utilise une conception centrale à tube libre. Dans ce tube à haut module, les fibres optiques de 250 μm sont protégées par un composé imperméable spécialisé. Pour maintenir l'intégrité structurelle sans utiliser de métal, deux plastiques renforcés de fibre de verre (FRP) parallèles sont positionnés sur les côtés opposés du tube. Cette configuration est ensuite enveloppée dans une gaine robuste en polyéthylène (PE), offrant un équilibre entre flexibilité et résistance à la traction.

Spécifications de base et composition des matériaux

• Fibre optique : fibres standard de 250 μm logées dans un tube de protection lâche.
• Membres de force : FRP double parallèle (non métallique) pour la résistance aux interférences électromagnétiques (EMI).
• Blocage de l'eau : matériaux bloquant l'eau intégrés et composé de remplissage de tubes pour empêcher la pénétration de l'humidité.
• Protection extérieure : gaine PE résistante aux UV adaptée à diverses conditions environnementales.
• Conformité : Entièrement conforme aux normes YD/T 769 pour les télécommunications.

Avantages opérationnels pour l'infrastructure réseau

1. Conception non métallique pour une transmission sans interférence

Étant donné que le câble à fibre optique non blindé non métallique unitube utilise du FRP au lieu de l'acier, il est complètement diélectrique. Il s’agit d’un point critique pour les projets d’ingénierie à proximité de lignes électriques ou dans des régions sujettes à la foudre, car il élimine le risque de courant induit.

2. Installation et manipulation simplifiées

Le petit diamètre et le poids réduit du câble Orientalfiber GYFXY permettent des longueurs de livraison plus longues et un tirage plus facile à travers des conduits étroits. Cela réduit le nombre d'épissures nécessaires, réduisant ainsi à la fois les coûts de main-d'œuvre et l'atténuation du signal.

3. Résilience environnementale

La gaine PE et les matériaux du tube lâche résistant à l'hydrolyse garantissent que le câble à fibre optique unitube non métallique non blindé reste fonctionnel sous différentes températures et expositions aux UV. La pommade interne fournit un tampon secondaire, protégeant les fibres du stress physique et de l'humidité.

Paramètres techniques

Température de stockage/fonctionnement : -40℃-+70℃

Caractéristiques optiques

Note:

un. Le suffixe Xn désigne le type de fibre

b. Les dispositions de couleurs de la fibre et du tube sont spécifiées dans le tableau d'identification des couleurs

c. Le câble ne doit pas être stocké en extérieur plus de 6 mois afin de maintenir l'enrouleur de câble en bon état.

Application : Aérien

Contexte d’approvisionnement et d’application

Pour les acheteurs grossistes et les chefs de projets, leCâble à fibre optique non blindé non métallique uni-tubereprésente une solution rentable pour les réseaux locaux (LAN), les systèmes de surveillance des autoroutes et les communications ferroviaires.Fibre orientalefournit une chaîne d'approvisionnement complète, depuis les usines de câbles intérieures/extérieures jusqu'aux composants ODN, garantissant que le câble s'intègre parfaitement aux équipements réseau existants.

Demandes communes d'approvisionnement (FAQ)

Quel est le principal avantage de la structure GYFXY ?

La structure GYFXY est spécialement conçue pour les environnements où des matériaux légers et non conducteurs sont requis. Il simplifie l'installation d'une antenne ou d'un conduit tout en offrant une résistance à la traction suffisante grâce au FRP parallèle.

Comment Orientalfiber garantit-il la qualité des commandes à grande échelle ?

En tant que société du groupe avec une production annuelle de 20 millions de dollars, nous mettons en œuvre les normes ISO9001 et ISO45001 dans nos quatre usines spécialisées. Chaque lot de câbles à fibres optiques non métalliques non blindés unitube est soumis à des tests de résistance à la traction, à l'écrasement et à la pénétration de l'eau.

Ce câble peut-il être utilisé dans les connexions frontales industrielles ?

Oui. Nos câbles sont largement utilisés dans les systèmes d'alimentation électrique et l'automatisation industrielle où la protection EMI est obligatoire.
