Câble à fibre optique non armé Uni-tube

La structure du câble à fibre optique non armé UNI-tube consiste à placer 250 μm de fibre optique dans un tube lâche en matière de module élevé, et le tube lâche est rempli de composé étanche. Un matériau de blocage d'eau est ajouté au tube lâche pour assurer le blocage longitudinal de l'eau du câble optique. Deux fils en acier parallèle sont placés des deux côtés, puis une gaine en polyéthylène est extrudée pour former un câble.

envoyer une demande

Description du produit

Caractéristiques

Bonnes performances mécaniques et de température

Tube lâche à haute résistance qui est résistant à l'hydrolyse

Composé de remplissage de tube spécial Assurez-vous une protection critique des fibres

Deux fils en acier parallèle garantissent la résistance à la traction

La gaine PE protège le câble des rayonnements ultraviolets

Installation de petit diamètre, légère et conviviale

Longueur de livraison

Normes

Le câble Gyxy est conforme à la standard YD / T 769.

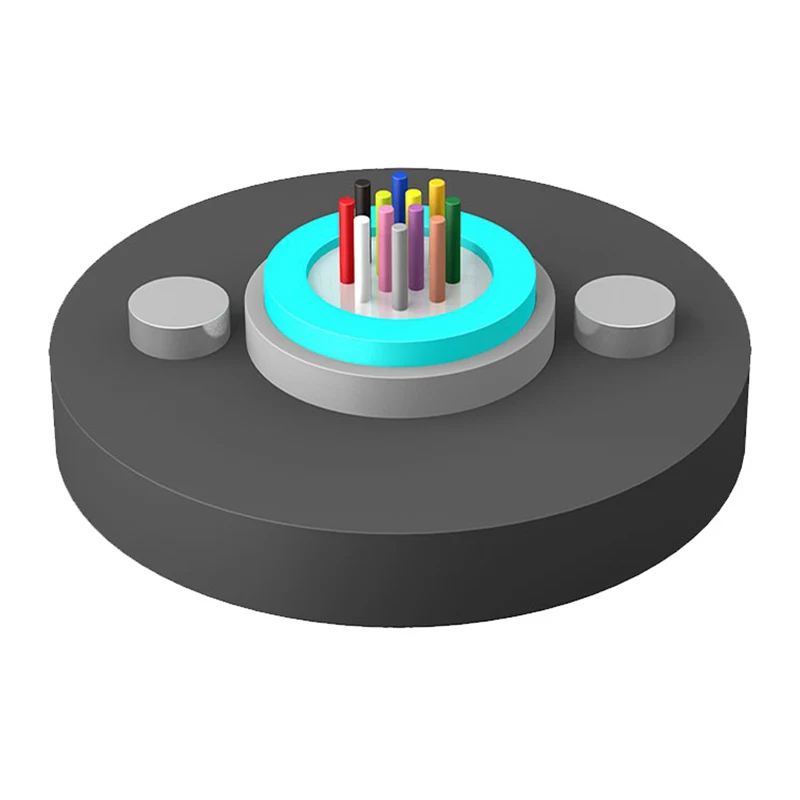

Dessin de structure

1. Fibre

2. Composé de remplissage de tube

3. Tube lâche

4. Fil en acier

5. Matériau de blocage de l'eau

6. Gaine PE

Uni-tube Non-armored Fiber Optic Cable

Paramètres techniques

Type de câble (Augmenté de 2 fibres)	Nombre de fibres	Poids du câble (réf) (kg / km)	Résistance à la traction À long / court terme (N)	Écraser la résistance À long / court terme (N / 100 mm)	Rayon de flexion Statique / dynamique (mm)
Gyxy-2 ~ 12xn	2 ~ 12	77	600/1500	300/1000	10d / 20d
Gyxy-14 ~ 24xn	14 ~ 24	83	600/1500
Gyxy-2 ~ 12xn	2 ~ 12	104	1000/3000
Gyxy-14 ~ 24xn	14 ~ 24	109	1000/3000

Température de stockage / de fonctionnement: -40 ℃ - + 70 ℃

Caractéristiques optiques

Type de fibre	Atténuation （+ 20 ℃）				Bande passante		Ouverture numérique	Longueur d'onde de coupure de câble λcc
Type de fibre	@ 850 nm	@ 1300 nm	@ 1310 nm	@ 1550 nm	@ 850 nm	@ 1300 nm	Ouverture numérique	Longueur d'onde de coupure de câble λcc
G.652	---	---	≤0,36 dB / km	≤0,22 dB / km	---	---	---	≤1260 nm
G.655	---	---	≤0,40 dB / km	≤0,23 dB / km	---	---	---	≤ 1450 nm
50/125 µm	≤3,3 dB / km	≤1,2 dB / km	---	---	≥ 500 MHz · km	≥ 500 MHz · km	0,200 ± 0,015 déjà	---
62,5 / 125 µm	≤3,5 dB / km	≤1,2 dB / km	---	---	≥ 200MHz · km	≥ 500 MHz · km	0,275 ± 0,015 déjà	---

Note:

un. Le suffixe XN désigne le type de fibre

né Les dispositions de couleur de fibre et de tube sont spécifiées dans le tableau d'identification des couleurs

c. Le câble ne doit pas se stocker dans un environnement extérieur plus de 6 mois afin de garder la bobine de câble bon état

Application: aérien

Uni-tube Non-armored Fiber Optic Cable
