Câble à fibre optique non blindé, élément de renforcement non métallique, tube lâche toronné

LeCâble à fibre optique non blindé, élément de renforcement non métallique, tube lâche toronnése compose de fibres optiques de 250 μm insérées dans des tubes lâches fabriqués à partir d’un matériau à haut module, remplis d’un composé imperméable. L'âme du câble est centrée sur un élément de renforcement FRP non métallique, autour duquel les tubes libres et les éléments de remplissage sont toronnés en hélice pour former une âme ronde et compacte. Des charges bloquant l'eau occupent tous les espaces et une gaine extérieure en polyéthylène protège la structure du câble.

Principales fonctionnalités

• Fortes performances mécaniques et thermiques
• Matériau de tube lâche à haute résistance à l'hydrolyse et à la traction
• Composé de remplissage de tube spécial pour la protection critique des fibres
• Résistance à l'écrasement combinée à une conception flexible pour l'installation
• Mesures d'étanchéité complètes : élément central en FRP, composés de remplissage de tubes, remplissage à 100 % du noyau
• Conformité aux normes : YD/T 901 et CEI 60794-1

Spécifications techniques

• Nombre de fibres optiques : plusieurs configurations disponibles (par exemple, 6 à 144 fibres)
• Type de fibre : Monomode ou multimode 250 μm
• Matériau du tube libre : polymère à module élevé
• Composé de remplissage : gel bloquant l’eau
• Membre de force : tige FRP non métallique
• Gaine extérieure : polyéthylène (PE)
• Température de fonctionnement : -40°C à +70°C
• Rayon de courbure minimum : 20 × diamètre du câble (sous charge)

Applications

Ces câbles sont largement utilisés dans :

• Opérateurs de télécommunications pour les réseaux fédérateurs et d'accès
• Systèmes de transmission de signaux de radio et de télévision
• Transmission de données sur un réseau local (LAN)
• Connexions industrielles frontales dans les projets électriques, ferroviaires et routiers
• Autres projets d’ingénierie et d’infrastructure à grande échelle

Avantages

• La conception non métallique durable réduit le risque de corrosion et rend le câble plus léger
• La structure toronnée compacte améliore la résistance à la traction et la flexibilité
• Les matériaux bloquant l'eau garantissent une grande fiabilité dans les environnements humides ou humides
• Compatibilité avec diverses méthodes d'installation, y compris les conduits et le déploiement aérien
• Performance éprouvée dans le cadre de projets nationaux et internationaux, soutenue par l’expérience de fabrication d’Orientalfiber

FAQ

Q : Ce câble peut-il être utilisé dans des installations extérieures ?

R : Oui, la gaine PE et les composés bloquant l'eau le rendent adapté à l'enfouissement direct et au déploiement de conduits à l'extérieur.

Q : Combien de fibres peuvent être configurées ?

R : Le câble peut être personnalisé de 6 à 144 fibres selon les exigences du projet.

Q : Le câble comprend-il des composants métalliques ?

R : Non, l'élément de renforcement est en FRP non métallique, ce qui minimise les problèmes de poids et de corrosion.

Q : Est-il compatible avec les équipements optiques standard ?

R : Oui, la fibre de 250 μm et la conception standard du tube lâche garantissent la compatibilité avec les méthodes d'épissure et de terminaison conventionnelles.

Normes

Le câble GYFTY est conforme à la norme YD/T 901 ainsi qu'à la norme CEI 60794-1

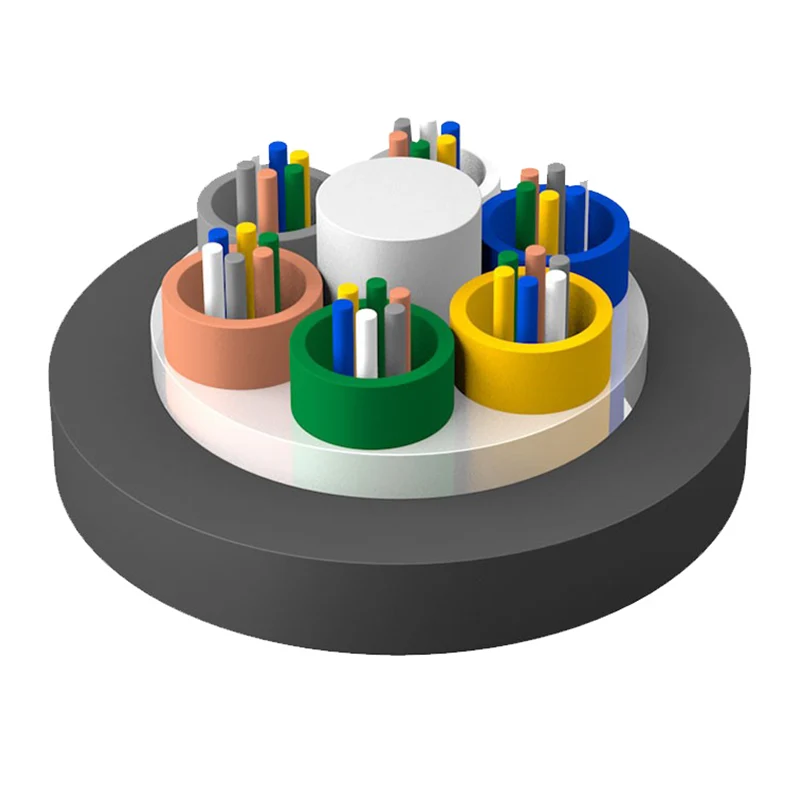

Dessin de structure

1. Fibres

2. Composé de remplissage de tubes

3. Tube lâche

4. Composé de remplissage de câble

5.Membre fort du FRP

6. Gaine PE

Paramètres techniques

Température de stockage/fonctionnement : -40℃-+70℃

Caractéristiques optiques

Note:

un. Le suffixe Xn désigne le type de fibre

b. Les dispositions de couleurs de la fibre et du tube sont spécifiées dans le tableau d'identification des couleurs

c. Le câble ne doit pas être stocké en extérieur plus de 6 mois afin de maintenir l'enrouleur de câble en bon état.

Application : Conduit/Antenne
