Câble à fibre optique Push-On MPO (MPO ≥24F)

Le câble à fibre optique push-on-Fiber optique MPO (MPO ≥24F) utilise 12 unités de noyau (fibre optique colorée de couleur φ250 φ, les éléments d'armature des aramides), le noyau d'armature central non métallique, les sous-unités de câble optique sont torsadées dans le noyau de renforcement central pour former un noyau de câble et une couche de chlorure de polyvinyle (PVC) ou de smooth La gaine à faible fumée, sans halogène, ignifuge) est extrudée à l'extérieur.

envoyer une demande

Description du produit

Caractéristiques

En utilisant une fibre optique colorée, une intégration élevée

Aramid Yam As Strength Member Making Cable a d'excellentes performances de résistance à la traction

Le matériau extérieur est résistant à la corrosion, imperméable, résistant aux UV, ignifuge et respectueux de l'environnement.

Applications

Distribution de câble à un usage

Câble de centre de données

Normes

Répondez aux normes de YD / T 1258.4, ICEA-596, GR-409, IEC 60794-2-20 / 21; Les produits PVC sont certifiés par UL, OFR et OFNP; Les produits LSZH utilisent différents matériaux pour rencontrer IEC60332-1 ou IEC60332-3C.

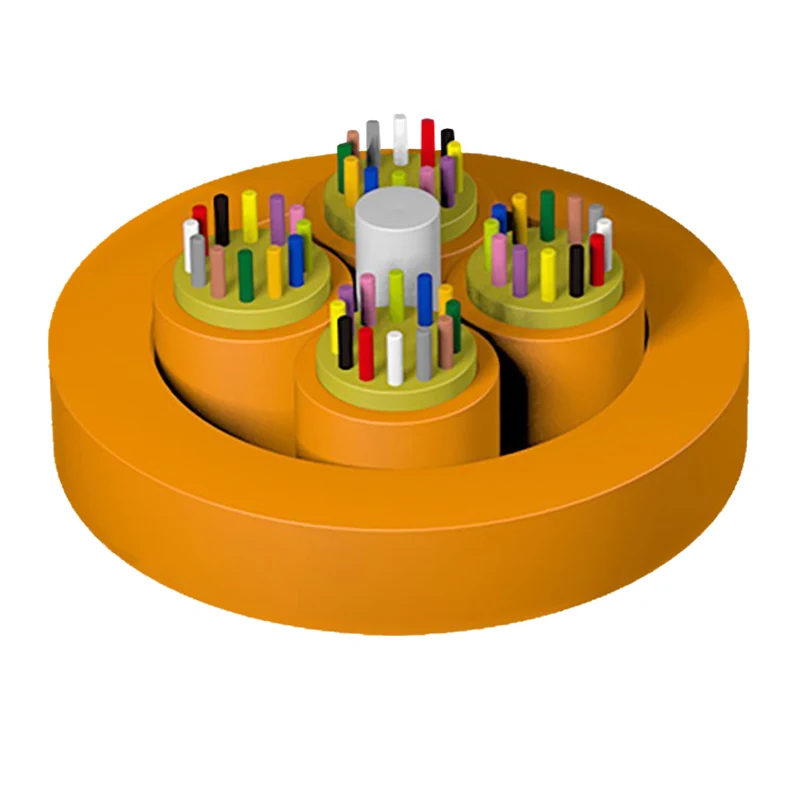

Dessin de structure

1. Membre de la force centrale

2. 250 μm de fibre

3. Aamid Yam

4. Sous-unité

5. Veste

MPO Multi-fiber Push-on Fiber Optic Cable (MPO≥24f)

Paramètres techniques

Modèle de câble	Diamètre du câble (réf) (mm)	Poids du câble (réf) (kg / km)		Résistance à la traction À long / court terme (N)	Rayon de flexion Dynamique / statique (mm)
Modèle de câble	Diamètre du câble (réf) (mm)	Veste en PVC	Veste lszh	Résistance à la traction À long / court terme (N)	Rayon de flexion Dynamique / statique (mm)
24	9,6 ± 0,3	64	72	150/500	20d / 10d
36	9,6 ± 0,3	64	72	150/500	20d / 10d
48	9,6 ± 0,3	64	72	150/500	20d / 10d
72	11,3 ± 0,3	92	103	150/500	20d / 10d
96	13,3 ± 0,3	129	146	150/500	20d / 10d
144	15,5 ± 0,3	160	250	150/500	20d / 10d
168	15,5 ± 0,3	150	250	150/500	20d / 10d

Caractéristiques optiques

Type de fibre	Atténuation				Ofl	Bande passante en mode efficace	10 gbit / s longueur de liaison Ethernet	Rayon de courbure minimum
Condition	1310/1550 nm		850/1300 nm		850/1300 nm	850 nm	850 nm	/
Condition	Valeur typique	Valeur maximale	Valeur typique	Valeur maximale	850/1300 nm	850 nm	850 nm	/
Unité	db / km	db / km	db / km	db / km	Mhz.km	Mhz.km	m	MM
G657A1	0,36 / 0,22	0,5 / 0,4	---	---	---	---	---	10
G657A2	0,36 / 0,22	0,5 / 0,4	---	---	---	---	---	7.5
50/125	---	---	3.0 / 1.0	3,5 / 1,5	≥500 / 500	---	---	30
62,5 / 125	---	---	3.0 / 1.0	3,5 / 1,5	≥200 / 500	---	---	30
OM3	---	---	3.0 / 1.0	3,5 / 1,5	≥1500 / 500	≥2000	≤300	30
Om4	---	---	3.0 / 1.0	3,5 / 1,5	≥3500 / 500	≥4700	≤550	30

Transport / stockage / température de fonctionnement: -20 ℃ - + 60 ℃, température d'installation: -5 ℃ - + 50 ℃

MPO Multi-fiber Push-on Fiber Optic Cable (MPO≥24f)
