Câble à fibre optique blindé avec élément de renforcement non métallique, tube lâche échoué

Le câble à fibre optique blindé à élément de force non métallique à tube libre toronné, fourni par Orientalfiber, est un câble optique extérieur doté d'une structure de protection multicouche. Sa conception de base consiste à loger des fibres optiques de 250 μm dans des tubes lâches fabriqués dans un matériau à haut module, les tubes étant remplis d'un composé bloquant l'eau pour empêcher la pénétration de l'humidité.

Principales fonctionnalités et principaux avantages

• Immunité aux interférences électromagnétiques (EMI) : en utilisant un élément de renforcement FRP non métallique, le câble à fibre optique blindé à élément de renforcement non métallique à tube libre toronné est immunisé contre les coups de foudre et les interférences électriques, ce qui le rend adapté aux environnements à haute tension.
• Protection blindée double couche : la combinaison d'APL et de PSP offre une résistance supérieure à l'écrasement et une protection de haut niveau contre les attaques de rongeurs et les impacts mécaniques lors de l'installation.
• Conception résistante à l'hydrolyse : le matériau du tube lâche à haute résistance est spécifiquement formulé pour résister à l'hydrolyse, garantissant ainsi la longévité des fibres dans les climats humides.
• Blocage complet de l'eau : un système à plusieurs niveaux comprenant un composé de remplissage de tube, un remplissage à 100 % de l'âme du câble et des matériaux bloquant l'eau garantit que le câble reste étanche sous la pression hydrostatique.

Spécifications techniques

• Nombre de fibres : configurations personnalisables de 2 à 144 cœurs.
• Élément de renforcement : plastique renforcé de fibres centrales (FRP) avec revêtement PE en option pour des diamètres spécifiques.
• Couches d'armure : APL (laminé de polyéthylène d'aluminium) et PSP (ruban d'acier à revêtement plastique) enveloppés longitudinalement.
• Conformité aux normes : entièrement conforme aux normes internationales YD/T 901 et CEI 60794-1.
• Plage environnementale : Fonctionnement stable dans un gradient de température de -40°C à +70°C.
• Matériau de la gaine : polyéthylène (PE) résistant aux UV pour une durée de vie prolongée en extérieur.

Divers domaines d'application

LeCâble à fibre optique blindé avec élément de renforcement non métallique, tube lâche échouéest déployé dans différents secteurs critiques :

1. Opérateurs de télécommunications : câblage fiable du réseau fédérateur et d'accès pour les services voix et données.
2. Réseaux électriques et services publics : transmission de données sécurisée à proximité de lignes électriques à haute tension où les éléments métalliques sont restreints.
3. Radio et télévision : distribution stable du signal pour les systèmes de communication et de transmission d'informations.
4. Infrastructure de transport : surveillance et communication des données en temps réel pour le transport ferroviaire, les autoroutes et les systèmes de trafic intelligents.

Normes

Le câble GYFTA53 est conforme à la norme YD/T 901 ainsi qu'à la norme CEI 60794-1.

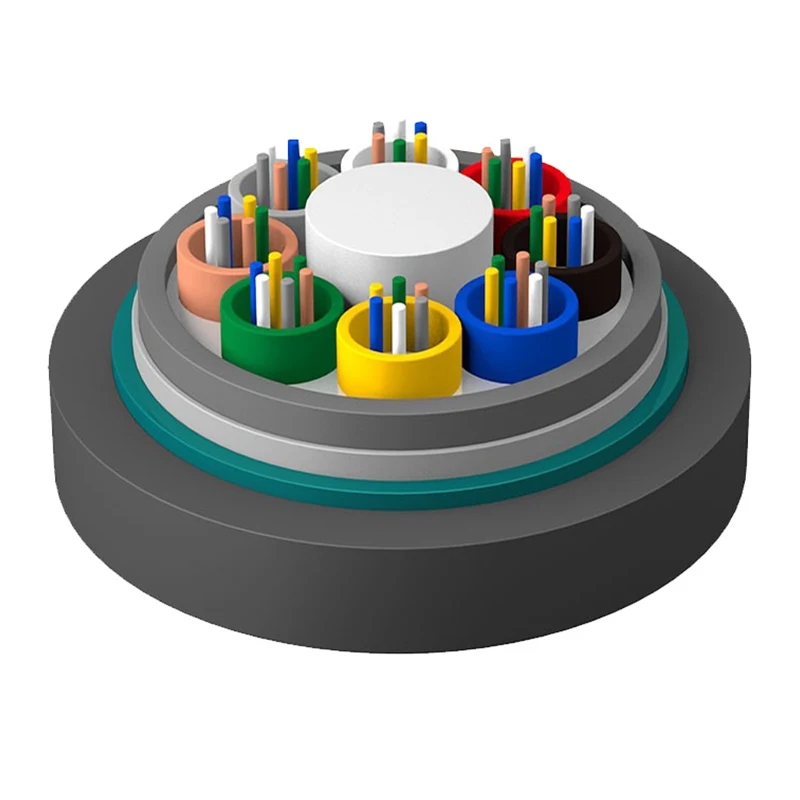

Dessin de structure

1. Fibres

2. Composé de remplissage de tubes

3. Tube lâche

4. Composé de remplissage de câblage

5.APL

6. Gaine intérieure en PE

7. Matériau bloquant l'eau

8.PSP

9.Membre fort du FRP

10. Gaine extérieure en PE

Paramètres techniques

Température de stockage/fonctionnement : -40℃-+70℃

Caractéristiques optiques

Note:

un. Le suffixe Xn désigne le type de fibre

b. Les dispositions de couleurs de la fibre et du tube sont spécifiées dans le tableau d'identification des couleurs

c. Le câble ne doit pas être stocké en extérieur plus de 6 mois afin de maintenir l'enrouleur de câble en bon état.

Application : Conduit/Aérien/Directement enterré

Foire aux questions (FAQ)

Q : Qu'est-ce qui rend la fonction « non métallique » importante pour ce câble armé ?

R : Même si le câble est doté d'une armure métallique (APL/PSP), l'élément de renfort central non métallique en FRP empêche le câble d'agir comme un conducteur continu pour la foudre ou l'induction haute tension, augmentant ainsi considérablement la sécurité dans les couloirs électriques.

Q : Le câble à fibre optique blindé à élément de renforcement non métallique à tube libre toronné convient-il à l'enfouissement direct ?

R : Oui. La structure à double blindage (rubans en aluminium et en acier) offre la résistance à la traction et à l'écrasement nécessaire pour un enfouissement direct dans la plupart des types de sol.

Q : Comment Orientalfiber assure-t-il la résistance à l'humidité du câble dans le temps ?

R : Nous utilisons un composé de remplissage à 100 % combiné à des barrières APL et PSP. Ce système redondant garantit que même si la gaine extérieure est endommagée, l'humidité ne peut pas pénétrer dans les tubes transportant les fibres.
