Câble de câble à fibre optique non blindé à tube lâche toronné

Le câble à fibre optique non blindé à tube libre toronné est un câble de communication multifibre conçu pour les environnements extérieurs. Son architecture consiste à placer des fibres optiques de 250 µm dans des tubes libres à haut module remplis de gel imperméable. Ces tubes sont toronnés autour d'un élément de renfort métallique central (CSM) pour garantir l'intégrité structurelle. Pour empêcher la pénétration de l'humidité, les interstices du noyau sont remplis de composés bloquant l'eau et protégés par une gaine robuste en polyéthylène (PE).

Force de fabrication de base

Orientalfiber fait partie d'un groupe global composé de quatre usines spécialisées. Cela permet un processus de production verticalement intégré :

• Échelle : quatre usines distinctes se concentrant sur les câbles intérieurs/extérieurs, les composants ODN et les équipements réseau.
• Conformité : La production adhère strictement aux normes de gestion de la qualité ISO9001 et ISO45001 en matière de santé et de sécurité au travail.
• Contrôle de qualité : chaque mètre de câble à fibre optique non blindé à tube libre toronné est soumis à des tests rigoureux pour répondre aux normes YD/T 901 et CEI 60794-1.

Principales caractéristiques des câbles Orientalfiber

Résistance à l'hydrolyse : les tubes lâches à haute résistance protègent les fibres de la dégradation chimique au fil du temps.

Protection UV : la gaine en PE noir offre une haute résistance aux rayons ultraviolets, prolongeant ainsi la durée de vie dans les installations extérieures.

Barrière contre l'humidité : utilise l'APL (Aluminum Polyéthylène Laminate) ou le PSP (Plastic Steel Player) pour fournir une étanchéité supérieure à l'humidité.

Stabilité mécanique : La structure compacte et l'élément de force central empêchent les tubes lâches de rétrécir ou de se déplacer sous l'effet des fluctuations de température.

Bonnes performances mécaniques et thermiques

Tube lâche haute résistance résistant à l'hydrolyse

Un composé de remplissage de tube spécial assure une protection critique de la fibre

La structure compacte spécialement conçue empêche le rétrécissement des tubes lâches

La gaine PE protège le câble des rayons ultraviolets

Les mesures suivantes sont prises pour garantir l'étanchéité du câble :

-Fil d'acier utilisé comme élément de renfort central

-Pâté de remplissage de tube en vrac

-Remplissage à 100 % de l'âme du câble

-Barrière contre l'humidité APL ou PSP

Normes

Le câble GYTA/s est conforme à la norme YD/T 901 ainsi qu'à la norme CEI 60794-1.

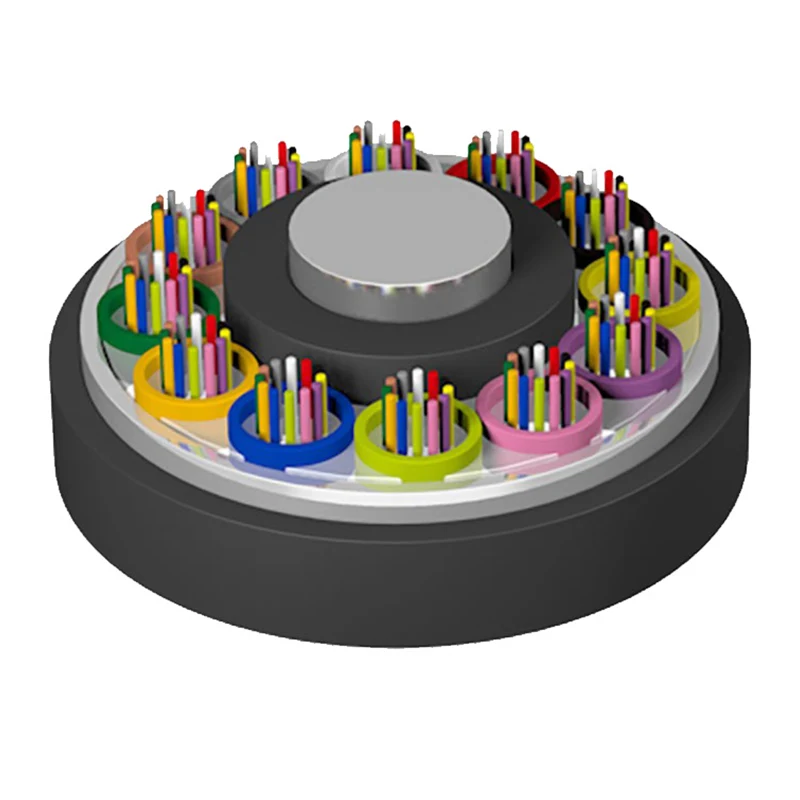

Dessin de structure

1. Fibre

2. Composé de remplissage de tubes

3. Tube lâche

4. Membre de la force centrale

5. Composé de remplissage de câble

6. APL psp

7. Gaine PE

Paramètres techniques

Température de stockage/fonctionnement : -40℃-+70℃

Caractéristiques optiques

Note:

un. Le suffixe Xn désigne le type de fibre

b. Les dispositions de couleurs de la fibre et du tube sont spécifiées dans le tableau d'identification des couleurs

c. Le câble à fibre optique non blindé à tube libre toronné ne doit pas être stocké dans un environnement extérieur plus de 6 mois afin de maintenir l'enroulement de câble en bon état.

Application : Conduit/Antenne

Spécifications techniques

Les paramètres suivants décrivent les mesures de performances typiques pour leCâble à fibre optique non blindé à tube lâche toronné :

Divers domaines d'application

LeCâble à fibre optique non blindé à tube lâche toronnéd'Orientalfiber est déployé dans différents secteurs :

• Télécommunications : principales lignes fédérateurs pour les opérateurs nationaux et régionaux.
• Diffusion : Transmission fiable du signal pour les réseaux de radio et de télévision.
• Infrastructure industrielle : liaisons de données critiques pour les réseaux électriques et les systèmes de surveillance des autoroutes.
• Rail Transit : systèmes de communication à haut débit pour la signalisation ferroviaire et la gestion des gares.

Avantages comparatifs

Par rapport aux offres standard de l'industrie, l'OrientalfiberCâble à fibre optique non blindé à tube lâche toronnéoffre des avantages distincts :

1. Fabrication raffinée : contrairement aux producteurs à plus petite échelle, la structure de quatre usines de notre groupe garantit que chaque composant (de l'ODN au câble) est compatible et testé comme une solution complète.
2. Adaptabilité environnementale : conçu spécifiquement pour gérer les cycles de température et d’humidité rencontrés dans divers climats mondiaux.
3. Bilan mondial : nos produits sont actuellement intégrés dans de nombreux projets d'ingénierie à grande échelle, soutenus par des retours positifs d'opérateurs de télécommunications internationaux.

Foire aux questions (FAQ)

Q : Le renfort central est-il toujours métallique ?

R : Les conceptions standard utilisent un fil d'acier pour une résistance à haute traction ; cependant, pour des environnements électromagnétiques spécifiques, un élément non métallique en FRP (plastique renforcé de fibres) peut être remplacé.

Q : Comment ce câble gère-t-il l’infiltration d’eau ?

R : LeCâble à fibre optique non blindé à tube lâche toronnéutilise une défense double couche : un composé de remplissage de tube pour les fibres et un composé de remplissage 100% âme de câble pour les interstices.

Q : Quelles normes Orientalfiber suit-elle ?

R : Tous les câbles extérieurs sont conformes auxCEI 60794-1etYD/T901normes, garantissant la compatibilité avec le matériel du réseau mondial.
