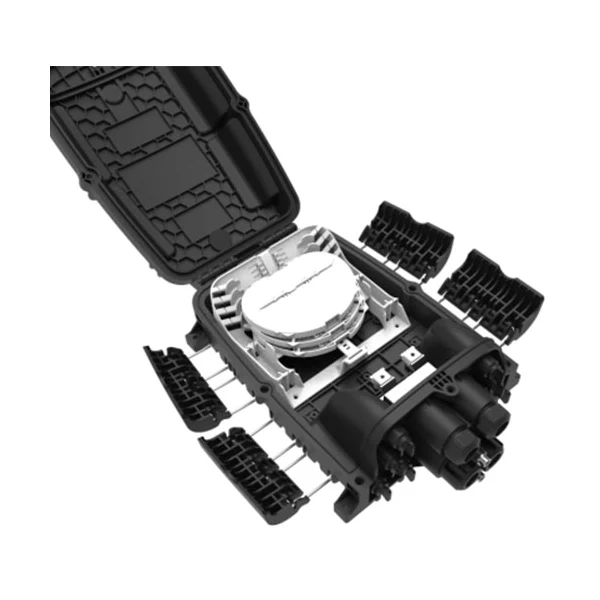

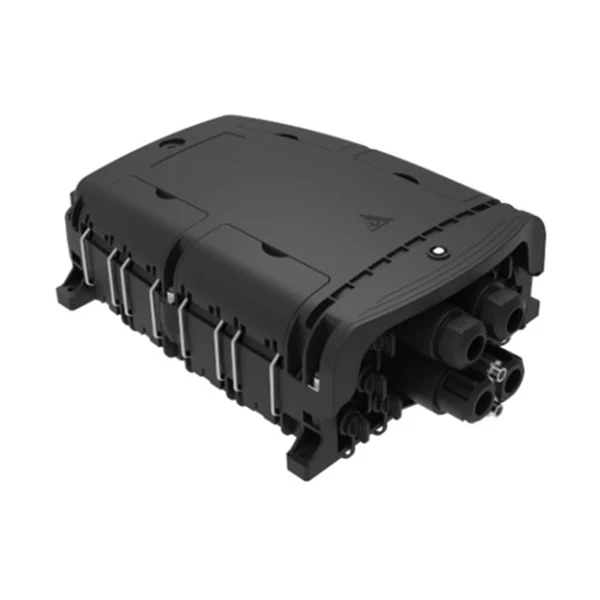

Boîte de distribution de câbles à fibre optique pré-connectorisée étanche

That-T G.652

Caractéristiques d'un seul mode optique fibre

IEC 60794-1-1

Câbles de fibres optiques-Parties 1-1: générique Spécification générale

IEC 60794-1-2

Câbles de fibres optiques-Parties 1-2: générique Procédure d'essai de câble optique de spécification-basc

Modèle: XB-8QX

Caractéristiques

Remarque

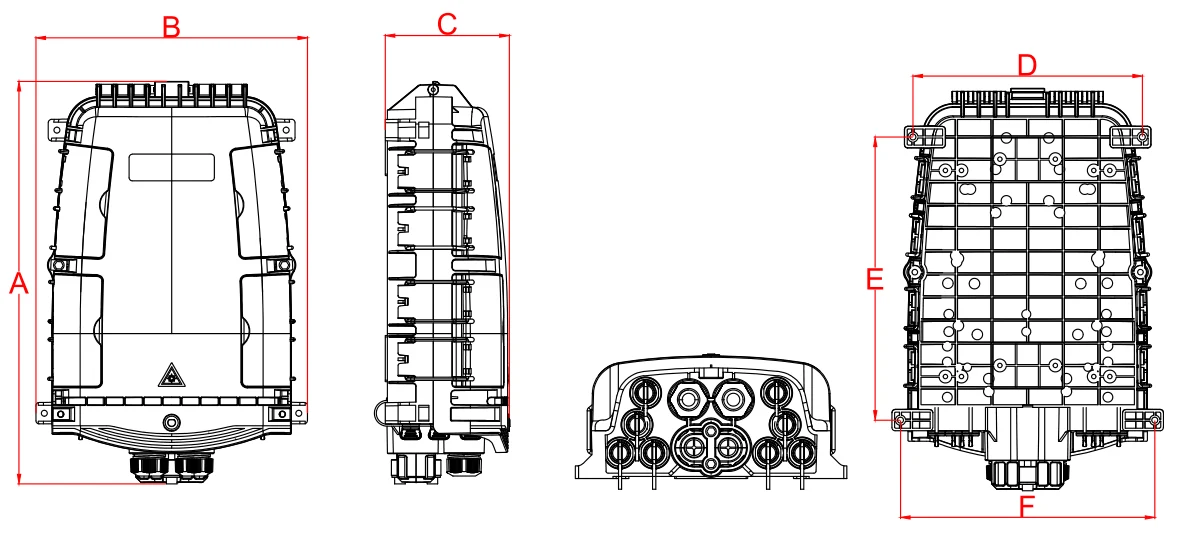

Externe dimension (mm)

378 * 255 * 116 (a * b * c)

Installation Position du trou (mm)

215 * 266 * 239 (d * e * f)

Couleur

Noir

Personnalisable

Taille et quantité de trou de câble optique

1 entrée de câble optique ovale, 2 branche Entrées de câbles optiques et 8 adaptateurs pré-connectés

Fusion capacité (max)

48

Plateau A, 12x4 = 48, 2 couches de manche de protection d'épissage à chaleur.

96

Plateau c, 12x8 = 96, 1 ​​couche de manche de protection d'épissage à chaleur.

96

Plateau D, plateau E, 24x4 = 96, 2 couches de manche de protection d'épissage à chaleur.

128

Plateau f, 16x8 = 128, 1 couche de manche de protection d'épissage à chaleur.

136

Max = 1e + 7f = 24 + 7 * 16 = 136

Micro Splitter de PLC

1x2

Taille du séparateur: 60x7x4 mm.

Peut être installé dans le type A et le type E plateau d'épissage, 1 pc par plateau d'épissage.

1x4

1x8

1 * 16

Taille du séparateur: 60x12x4 mm.

Peut être installé dans le type A-1 et le type E-1 plateau d'épissage, 1 pc par plateau d'épissage.

Fibre Diamètre du câble du non coupé

passer à travers le port (mm)

Φ18

* Remarque: fournissez le type et le diamètre de le câble optique lors de l'achat, pour faire correspondre la fiche d'étanchéité appropriée pour assurer les performances d'étanchéité.

Fibre Dimension du câble du port de câble de succursale (mm)

Φ18

IP niveau de protection

IP68

Inflammabilité

HB (conventionnel)

peut être personnalisé selon exigences

Neutre test de pulvérisation saline (NSS)

48 h
