● Conception de structure avancée, fonctionnement facile et routage raisonnable.
● Matériel: PP ou PC + ABS.
● Épreuve d'humidité, étanche, résistante à la poussière, anti-âge.
● Niveau de protection jusqu'à IP65.
● 1 entrée de câble optique ovale, 2 entrées de câbles optiques de branche et 8 adaptateurs pré-connectés.
● Différents types de plateaux d'épissage sont disponibles.
● Méthode d'installation: monté sur le pôle, monté en aérien, monté mural.
● Il peut être équipé d'un plateau de stockage de câble de gouttes pour répondre au stockage de 50 mètres de câble ronde de 5 mm.

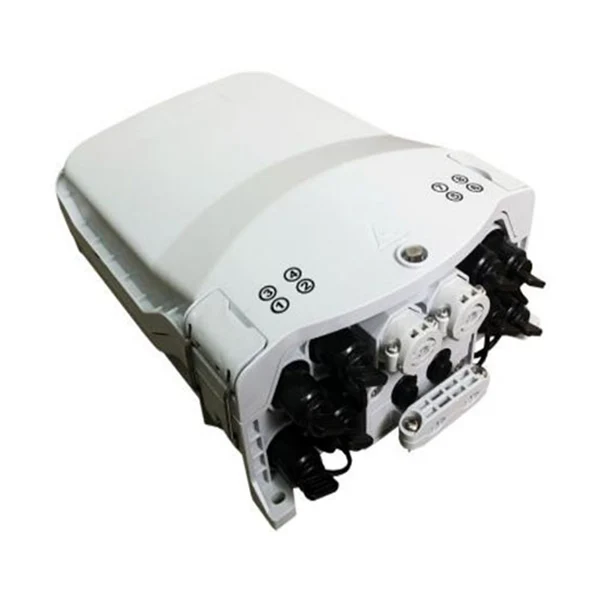

Boîte de distribution optique pré-connectrice en tant que l'équipement de nœud de distribution de réseau FTTX le plus avancé, fournit une connexion rapide et fiable, une bonne protection et une gestion pour le réseau FTTX.
La boîte de distribution de câbles à fibre optique pré-connectalisée IP65 est conçue, fabriquée et testée en fonction des normes comme suit:
|
Modèle: XB-8SX |
Caractéristiques |
Remarque |
|
Matériel du logement |
PC + ABS |
|
|
Matériel des composants internes |
PC + ABS / ABS |
|
|
Matériau d'accessoires métalliques |
Acier inoxydable de haute qualité |
|
|

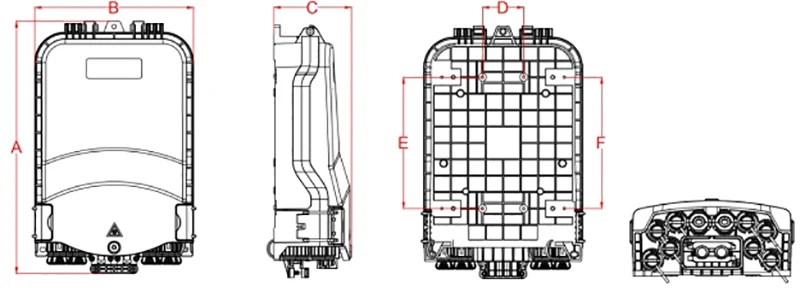

Dimension externe (mm) |
319.3 * 200 * 97,5 (a * b * c) |
|
|
Position du trou d'installation (mm) |
52 * 166 * 166 (DXEXF) |
|
|
Couleur |
Pantone 428c |
Personnalisable |
|
Taille et quantité de trou de câble optique |
1 entrée de câble optique ovale, 2 branche Entrées de câbles optiques et 8 adaptateurs pré-connectés |
|
|
Capacité de fusion (max) |
48 |
Plateau A, 12x4 = 48, 2 couches de manche de protection d'épissage à chaleur. |
|
64 |
Plateau b, 8x8 = 64, 1 couche de manche de protection d'épissage à chaleur. |
|
|
96 |
Plateau c, 8x12 = 96, 1 couche de manche de protection d'épissage à chaleur. |
|
|
96 |
Plateau D, plateau E, 24x4 = 96, 2 couches de manche de protection d'épissage à chaleur. |
|
|
108 |
Max: 1c + 4d = 108 |
|
|
Micro-séparateur PLC |
1x2 |
Taille du séparateur: 60x7x4 mm. Peut être installé dans le type A et le type E plateau d'épissage, 1 pc par plateau d'épissage. |
|
1x4 |
||
|
1x8 |
||
|
1 * 16 |
Taille du séparateur: 60x12x4 mm. Peut être installé dans le type A-1 et le type E-1 plateau d'épissage, 1 pc par plateau d'épissage. |
|
|
Diamètre du câble en fibre de la passer par le port (mm) |
Φ8 ~ φ18 |
|
|
Dimension du câble de fibre du câble de branche port (mm) |
Φ16 |
|
|
Niveau de protection IP |
IP65 |
|
|
Inflammabilité |
HB (conventionnel) |
peut être personnalisé selon exigences |
|
Test de pulvérisation saline neutre (NSS) |
48 h |
