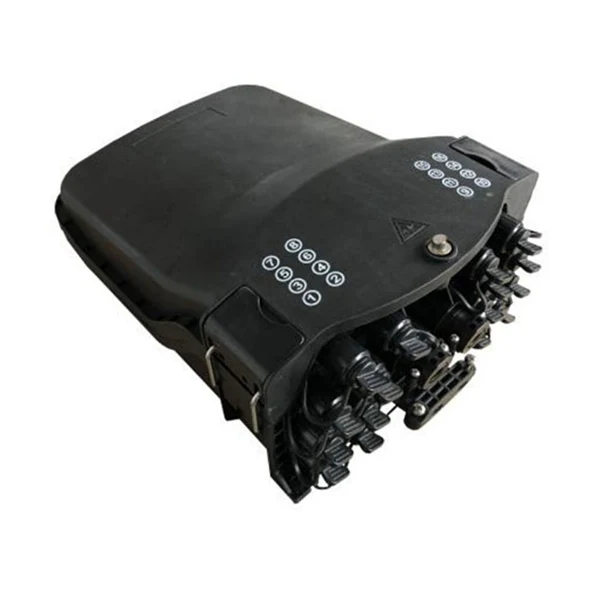

Boîte de distribution de câble à fibre optique pré-connectorisée à 48 noyaux de fibres

Le boîtier de distribution de câbles à fibres optiques préconnectorisés à 48 cœurs de fibres d'Orientalfiber est une solution de qualité professionnelle conçue pour rationaliser les déploiements de réseaux FTTX. En tant que produit phare de Jiangsu Xuben Photoelectric Technology Co., Ltd, ce boîtier de distribution intègre l'épissage, la division et la connexion des bornes des fibres dans un boîtier unique de haute durabilité.

envoyer une demande

Description du produit

Le boîtier de distribution par câble à fibre optique pré-connectorisé à 48 cœurs est conçu spécifiquement pour les scénarios d'ingénierie des télécommunications extérieures. Développé conformément aux normes d'ingénierie du fabricant chinois Orientalfiber, il met l'accent sur la fiabilité structurelle et la stabilité opérationnelle à long terme. Le boîtier du produit est construit à partir de matériaux PP ou PC+ABS à haute résistance, offrant une résistance robuste à l'eau, à la poussière et au vieillissement. Avec un indice de protection IP65, il garantit la stabilité des connexions internes en fibre optique même dans des environnements complexes et exigeants. La structure interne a été optimisée pour faciliter une gestion efficace du rayon de courbure des fibres et un acheminement ordonné des câbles ; il comporte des adaptateurs pré-connectorisés et prend en charge diverses configurations de plateaux d'épissure, améliorant ainsi l'efficacité de l'installation et simplifiant les procédures de maintenance. Prenant en charge plusieurs méthodes d'installation, notamment le montage sur poteau, le déploiement aérien et le montage mural, ce boîtier de distribution est parfaitement adapté aux applications FTTH et à un large éventail d'exigences de déploiement de réseaux de fibre optique extérieurs.

Spécifications techniques et intégrité des matériaux

Pour les infrastructures de télécommunications extérieures, la longévité des matériaux est essentielle. LeFibre orientale Boîte de distribution de câble à fibre optique pré-connectorisée à 48 noyaux de fibresest conçu pour résister à divers facteurs de stress environnementaux sans dégradation.

Matériaux du boîtier : Construit à partir de mélanges PP (polypropylène) ou PC+ABS (polycarbonate et acrylonitrile butadiène styrène) à fort impact pour une protection mécanique supérieure.
Résilience environnementale : conçu pour être résistant à l’humidité, à l’eau, à la poussière et au vieillissement.
Protection contre la pénétration : Le niveau de protection atteint IP65, garantissant que les composants internes restent secs et fonctionnels en cas de fortes pluies ou de conditions d'humidité élevée.

Architecture technique et gestion des capacités

L'agencement interne duBoîte de distribution de câble à fibre optique pré-connectorisée à 48 noyaux de fibresse concentre sur la protection du rayon de courbure et le routage organisé des câbles pour éviter l’atténuation du signal et la fatigue de maintenance.

Configuration entrée/sortie : comprend 1 point d'entrée de câble optique ovale et 2 entrées de câble de dérivation, facilitant la gestion polyvalente des câbles de base.
Interface d'adaptateur : équipé de 16 adaptateurs préconnectés, réduisant considérablement le temps requis pour les installations sur le terrain et les coûts de main-d'œuvre des techniciens.
Options de plateaux d'épissure : deux types distincts de plateaux d'assemblage sont disponibles pour s'adapter à différentes habitudes d'épissage par fusion et densités de fibres.
Stockage des câbles de dérivation : conçu pour abriter un plateau de stockage de câbles de dérivation en option, capable de gérer jusqu'à 50 mètres de câble rond de 5 mm, ce qui est essentiel pour maintenir la propreté du site dans les installations FTTH résidentielles.

Scénarios de déploiement polyvalents

Fibre orientaleveille à ce que leBoîte de distribution de câble à fibre optique pré-connectorisée à 48 noyaux de fibress'adapte à l'infrastructure existante plutôt que de nécessiter des modifications coûteuses. La prise en charge de plusieurs méthodes de montage permet une utilisation cohérente du matériel sur différents terrains :

Monté sur poteau : optimisé pour les déploiements ruraux ou basés sur des poteaux électriques.
Monté sur antenne : convient aux travées de câbles aériens entre les bâtiments.
Mural : Conçu pour les MDU (Multi-Dwelling Units) urbains ou les façades de bâtiments industriels.

Description

Le boîtier de distribution optique préconnectorisé en tant qu'équipement de nœud de distribution de réseau FTTX le plus avancé fournit une connexion rapide et fiable, une bonne protection et une bonne gestion du réseau FTTX.

Conforme aux normes

Le boîtier de distribution par câble à fibre optique pré-connectorisé à 48 âmes de fibres est conçu, fabriqué et testé conformément aux normes suivantes :

UIT-T G.652	Caractéristiques d'une fibre optique monomode
CEI 60794-1-1	Optique câbles à fibres optiques-partie 1-1 : Spécifications génériques générales
CEI 60794-1-2	Optique câbles à fibres optiques-partie 1-2 : Spécifications génériques - Test de base des câbles optiques procédure

Caractéristiques

Modèle : XB-16SX	Caractéristiques	Remarque

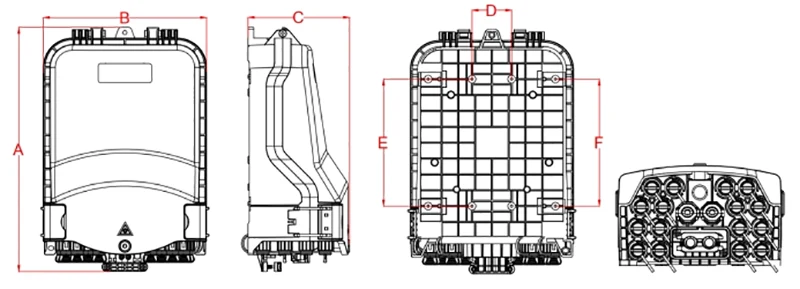

Externe dimension (mm)	319,3214133(ABC)
Mise en place position du trou (mm)	52166166 (DxExF)
Couleur	PANTONE428C	Personnalisable
Taille et quantité de trou de câble optique	1 entrée de câble optique ovale, 2 dérivations entrées de câbles optiques et 16 adaptateurs pré-connectés
Fusion capacité (Max)	48	Bac A, 12x4=48, 2 couches de manchon de protection d'épissure thermorétractable.
	64	Bac B, 8x8=64, 1 couche de manchon de protection d'épissure thermorétractable.
	96	Bac C, 8x12=96, 1 couche de manchon de protection d'épissure thermorétractable.
	96	Bac D, Bac E, 24 x 4 = 96, 2 couches de manchon de protection d'épissure thermorétractable.
Micro Répartiteur PLC	1x2	Taille du séparateur : 60x7x4 mm. Peut être installé en type A et type Plateau d'épissure E, 1 PC par plateau d'épissure.
	1x4
	1x8
	1*16	Taille du séparateur : 60x12x4 mm. Peut être installé en type A-1, et plateau d'épissure de type E-1, 1 PC par plateau d'épissure.
Dans le plus grand diamètre de câble (mm)	ᴓ8~18
Maximale taille du trou de branche (mm)	ᴓ16
IP niveau de protection	IP65
Inflammabilité	HB (conventionnel)	peut être personnalisé selon exigences
Neutre essai au brouillard salin (NSS)	48 h	peut être personnalisé selon exigences

48 Fibre Core Pre-connectorized Fiber Optic Cable Distribution Box
