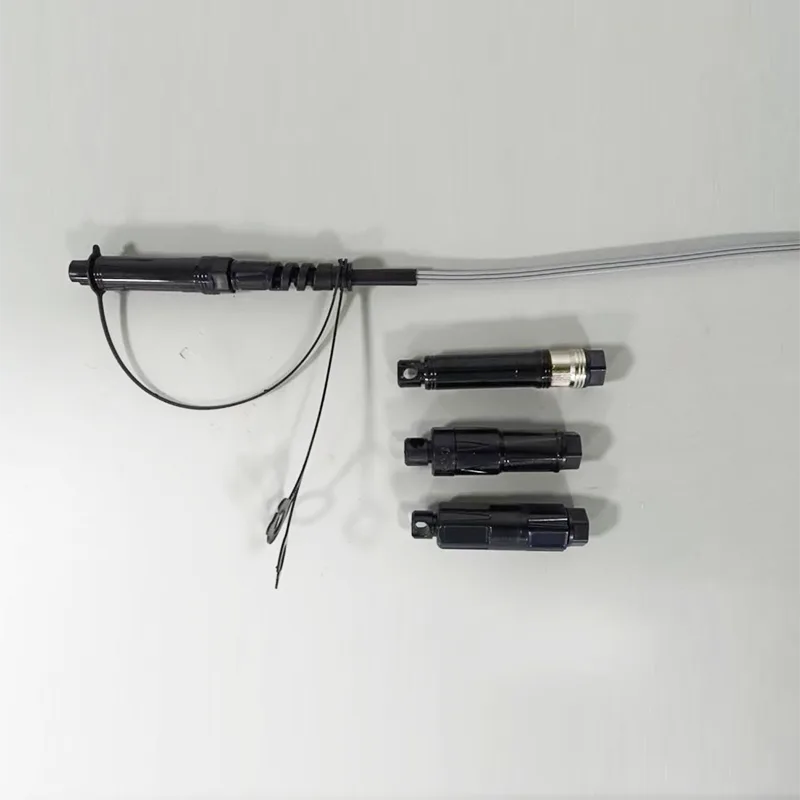

Cordon de câble de câble de chute imperméable trois en un (Accord Optitap / Mini SC / Slim SC Connecteur)

Application:● Systèmes FTTX / FTTH● Applications Ethernet● Liens CATV● Distribution du signal optique● Réseaux optiques passifs (PON)● Applications de l'épine dorsale, horizontale et de la colonne montante● Boîtes de bornes prématurées● Zones extérieures; Envir......

envoyer une demande

Description du produit

Application:

● Systèmes FTTX / FTTH

● Applications Ethernet

● Liens CATV

● Distribution du signal optique

● Réseaux optiques passifs (PON)

● Applications de l'épine dorsale, horizontale et de la colonne montante

● Boîtes de bornes prématurées

● Zones extérieures; Environnement sévère

Caractéristiques:

● Faible perte d'insertion, perte de rendement élevée.

● Bon en répétabilité et en échangeabilité.

● Insertion à 100%, perte de retour, face de fin et.

● Inspection des interférences.

● Excellente endurance mécanique.

● Respecter Telcordia GR-326-Core.

● Assure des performances et une fiabilité élevées dans la gestion du câblage optique.

● Installation et reconfiguration rapides et faciles.

● Manipulation simple, pas besoin d'un outil spécial.

● IP68 imperméable.

Spécifications techniques:

Construction	Unité	Descriptions
Nombre de fibres		Simplex
Longueur d'onde	nm	1310/1550
Perte	db	≤0,30
Pertes de rendement	db	≥60 (APC)
Couleur de veste de câble		Gris
Diamètre extérieur du câble	MM	5.0x2.0
Mode fibre		Mode unique: G657A2
Matériau de veste câble		LSZH （Flamme ignifuge 、 Faible frottement）
Poids du câble	Kg / km	22 （environ）
Contenu d'impression		Personnalisable
Longueur	m	50 、 100 、 150 、 250 、 300 ou personnalisable (Tolérance: ± 0,5 m)
Type de connecteur		Saisir:	Connecteur RSC / APC OPTITAP ACCORD Accord H Optic Mini SC / APC Connecteur Connecteur ACCORD SLIM SC / APC
		Sortir:	SC / APC conventionnel
Grade imperméable		IP67
Température de fonctionnement	℃	-20 ° C ~ + 65 ℃
Température de stockage	℃	-20 ℃ ~ + 65 ℃

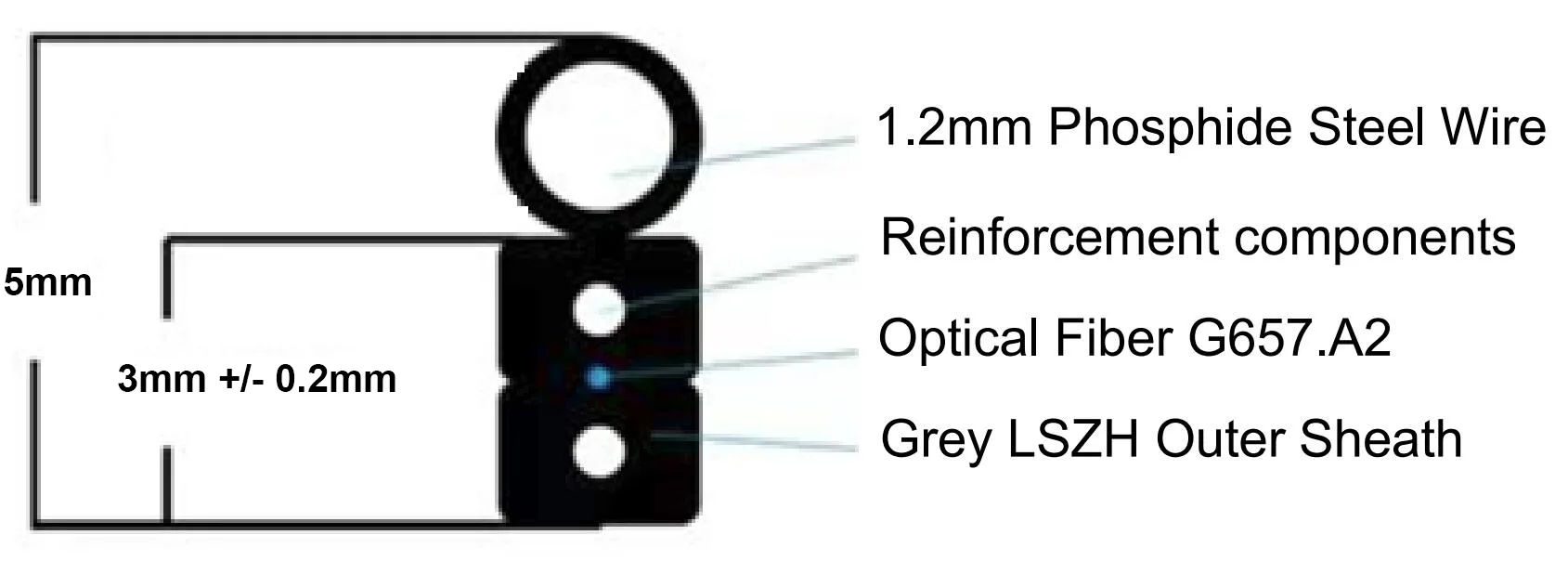

Structure du câble:

Three-In-One Waterproof Drop Cable Patch Cord(Accord OPTITAP/Mini SC/SLIM SC Connector)

Spécification technique du câble:

Fibre optique	Taper	Mode unique: G657 A2
	Non. Fibres	1
	Couleur	Bleu
	Coefficient d'atténuation	@ 1310 nm ≤0,32 dB / km @ 1550 nm ≤0,20 dB / km
	Diamètre de champ de mode	1310 nm ≤9,2 μm 1550 nm ≤9,2 μm
	Diamètre de revêtement	125 ± 0,7 μm
	Diamètre de revêtement	242 ± 5 μm
	Revêtement de revêtement Concentricité	≤0,5%
	Longueur d'onde de coupure de câble	SM: λcc ≤1258 nm
	Perte de macro-virage (DB)	R = 10 mm, 1 tour: ≤0,10 @ 1550 nm R = 10 mm, 1 tour: ≤0,20 @ 1625 nm R = 7,5 mm, 1 tour: ≤0,20 à 1550 nm
Membre de la force	Materia	Kfrp
Membre de la force	Diamètre	Φ0,50 mm * 2ea
Membre de l'auto-résistance en acier	Materia	Fil d'acier phosphide
Membre de l'auto-résistance en acier	Diamètre	1,2 mm
Gaine extérieure	Matériel	LSZH （Flamme ignifuge 、 Faible frottement）
	Couleur	Gris
	Dimension	2,0 × 5,0 (± 0,1) mm
Poids		22 kg / km
Résistance à la traction (n)		À long terme: 400 N Court terme: 800 n
Résistance à l'écrasement (n / 100 mm)		À long terme: 1000 n / 10 cm Court terme: 2000 n / 10cm
Min. Rayon de flexion		10d (statique); 20D (dynamique)
Température de fonctionnement		-20 ° C ~ + 65 ℃
Transport et stockage		-20 ℃ ~ + 65 ℃
Marquage (jet d'encre)		Noir Le marquage est imprimé tous les 1 mètres

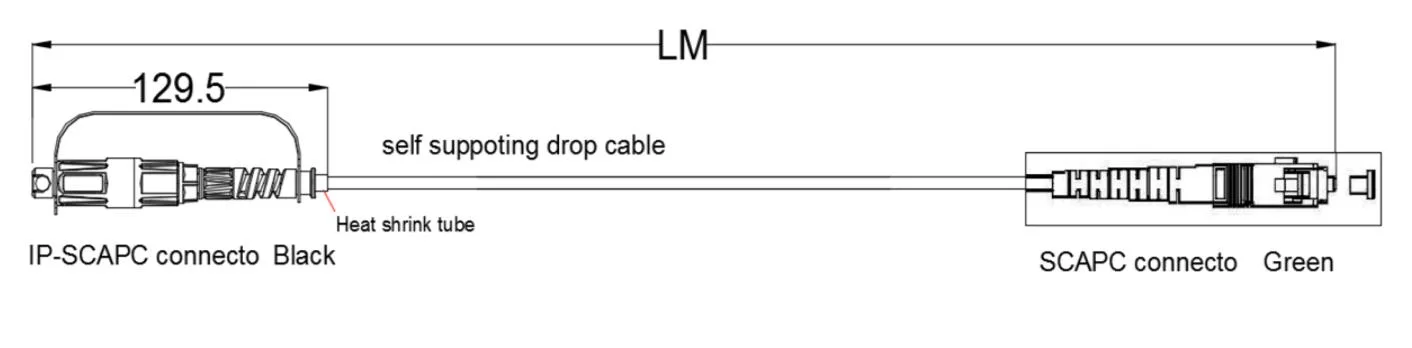

Dessin dimensionnel:

Three-In-One Waterproof Drop Cable Patch Cord(Accord OPTITAP/Mini SC/SLIM SC Connector)

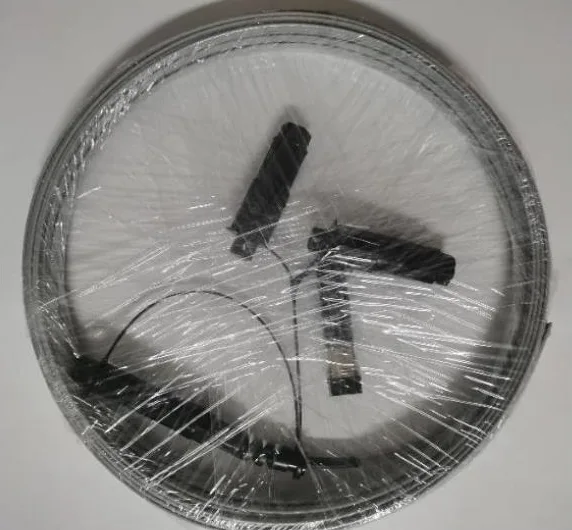

Emballer:

Three-In-One Waterproof Drop Cable Patch Cord(Accord OPTITAP/Mini SC/SLIM SC Connector)
