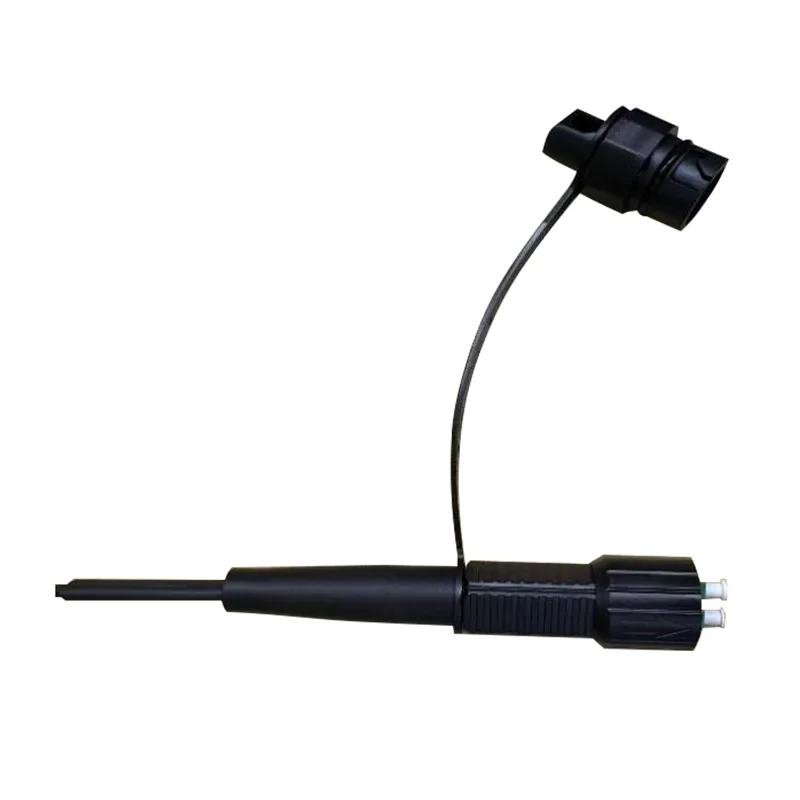

Duplex LC / UPC Imperproof Round Round Cery Optical Fibre Patch Cords (Accord Mini DLC Connecteur)

Application:● Systèmes FTTX / FTTH● Applications Ethernet● Liens CATV● Distribution du signal optique● Réseaux optiques passifs (PON)● Applications de l'épine dorsale, horizontale et de la colonne montante● Boîtes de bornes prématurées● Zones extérieures; Envir......

envoyer une demande

Description du produit

Application:

● Systèmes FTTX / FTTH

● Applications Ethernet

● Liens CATV

● Distribution du signal optique

● Réseaux optiques passifs (PON)

● Applications de l'épine dorsale, horizontale et de la colonne montante

● Boîtes de bornes prématurées

● Zones extérieures; Environnement sévère

Caractéristiques:

● Faible perte d'insertion, perte de rendement élevée.

● Bon en répétabilité et en échangeabilité.

● Insertion à 100%, perte de retour, face de fin et.

● Inspection des interférences.

● Excellente endurance mécanique.

● Respecter Telcordia GR-326-Core.

● Assure des performances et une fiabilité élevées dans la gestion du câblage optique.

● Installation et reconfiguration rapides et faciles.

● Manipulation simple, pas besoin d'un outil spécial.

● IP68 imperméable.

Spécifications techniques:

Construction	Unité	Descriptions
Nombre de fibres		Duplex
Longueur d'onde	nm	1310/1550
Perte	db	≤0,30
Pertes de rendement	db	≥50 (UPC)
Couleur de veste de câble		Noir
Diamètre extérieur du câble	MM	7,0 ± 0,2
Mode fibre		Mode unique: G657 A2
Matériau de veste câble		Lszh
Poids du câble	Kg / km	38 （environ）
Contenu d'impression		Personnalisable
Longueur	m	50 、 75 、 100 、 150 、 200、250 、 300 ou personnalisable (tolérance: ± 0,5 m)
Type de connecteur		Saisir:	Connecteur ACCORD MINI DLC / UPC
		Sortir:	Connecteur ACCORD DUPLEX LC / UPC
Grade imperméable		IP68
Température de fonctionnement	℃	-40 ° C ~ + 70 ℃
Température de stockage	℃	-40 ° C ~ + 70 ℃

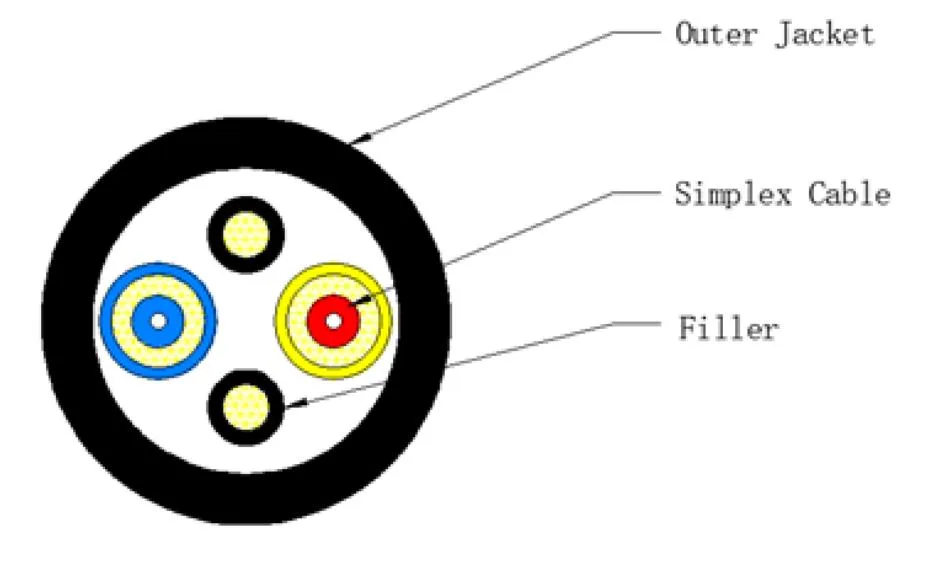

Structure du câble:

Duplex LC/UPC Waterproof Round Cable Optical Fiber Patch Cords Specification (Accord Mini DLC Connector)

Spécification du câble:

Article	Contenu	Valeur
Fibre tampon serrée	Nombre	2
	TAPER	G.657A2
	Diamètre (mm)	0,90 ± 0,05
	Matériel	Lszh
	Couleur	BLANC
Câble simplex	Matériel	Lszh
	Diamètre (mm)	2,0 ± 0,1
	Couleur	Bleu et jaune
FILLER	Matériel	Lszh
	Diamètre (mm)	1,3 ± 0,1
	Couleur	Noir
Veste extérieure	Matériel	Lszh
	Diamètre (mm)	7,0 ± 0,2
	Couleur	Noir
	Épaisseur (mm)	1,0 ± 0,1
Poids de câble (kg / km) Env.		38 ± 3
Test d'étirement (n)		À long terme: 400 N Court terme: 800 n
Test d'aplatissement (n / 10 cm)		À long terme: 1000 n / 10 cm Court terme: 2200 n / 10 cm
Min. Rayon de flexion		10XOD (statique); 20XOD (dynamique)
Température d'installation		-40 ° C à + 70 ° C
Température de stockage		-40 ° C à + 70 ° C

Performances de la fibre optique câblée

Les performances de la fibre optique câblée (UTU-T Rec. G.657A2)

Article	Spécification
Type de fibre	Mode unique
Matériau de fibre	Silice dopée
Coefficient d'atténuation @ 1310 nm @ 1383nm @ 1460 nm @ 1550 nm @ 1625nm	≤ 0,35 dB / km ≤ 0,35 dB / km ≤ 0,25 dB / km ≤ 0,21 dB / km ≤ 0,23 dB / km
Longueur d'onde de coupure de câble	≤ 1260 nm
Longueur d'onde à dispersion zéro	1300 ~ 1324 nm
Pente zéro dispersion	≤ 0,092 ps / (nm2.km)
PMD @ 1550 nm	≤0,1 ps / km1 / 2
Dispersion chromatique @ 1285 ~ 1330 nm @ 1271 ~ 1360 nm @ 1550 nm @ 1625nm	≤3 ps / (nm. Km) ≤5,3 ps / (nm. Km) ≤18,0 ps / (nm. Km) ≤22 ps / (nm. Km)
Diamètre du champ de mode à 1310 nm	8.5-9.3UM
Erreur de concentricité noyau / revêtue	≤ 0,5 un
Diamètre de revêtement	125,0 ± 0,7 un
Vêtue de non-circularité	≤5%
Diamètre du revêtement primaire	242 ± 7 un
Concentricité Revêtement / revêtement primaire	≤ 10 µm
Non-circularité du revêtement	≤0,7%
Atténuation avec perte de flexion de câble 10 Turn 1 Mandrel 15 mm 1 tour 1 mandrin 10 mm 1 tour 1 mandrin 7,5 mm	1550 nm ≤ Δ 0,03 dB / km 1550 nm ≤ Δ 0,1 dB / km 1550 nm ≤ Δ 0,5 dB / km

Dessin dimensionnel:

Duplex LC/UPC Waterproof Round Cable Optical Fiber Patch Cords Specification (Accord Mini DLC Connector)

Non	Description	Qté
1	Core SM G.657A2 2 avec fibre de 2,0 mm. OD7.0 mm, LSZH noir	1
2	Mini-connecteur DLC noir	1
3	Duplex LC3.0 pour la fibre à mode unique, beige, tube pour le connecteur IC, blanc	2
4	Tube thermique en caoutchouc, noir, OD 8,5 mm L = 17 mm	1
5	Tube à chaleur en caoutchouc, noir, OD 8,5 m L-30 mm	2
6	Protection flexible avec tube en acier, OD 2,8 mm L = 52 mm	2
8	Tube thermique rétractable, blanc / jaune OD3.0 mm L = 5 mm	2
