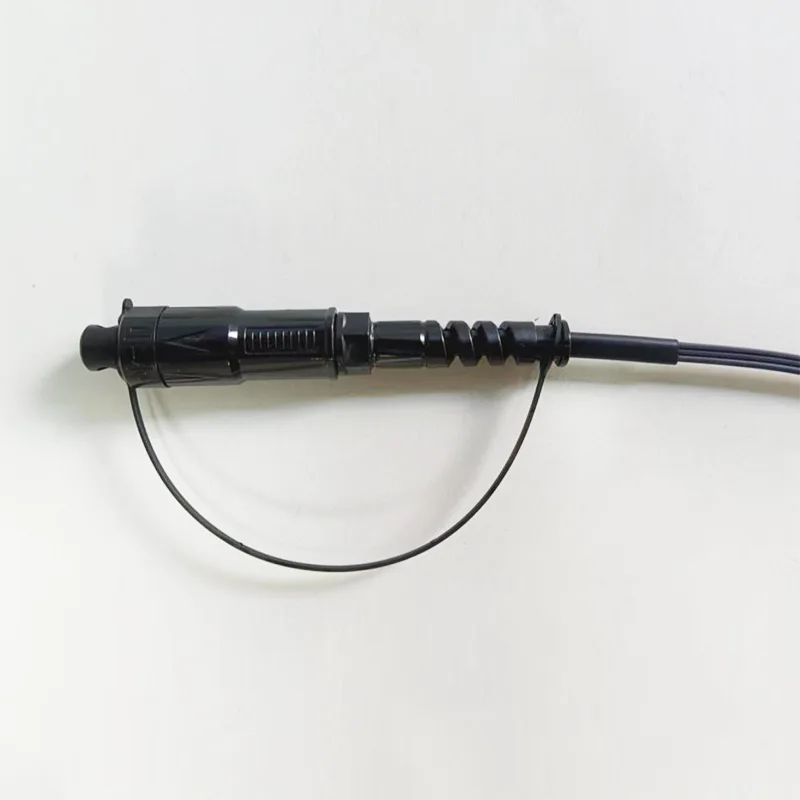

Câble de chute imperméable de 5x2 mm H Optic SC / APC Connecteur Fibre Optical Fibre Pigdail

Application:● Systèmes FTTX / FTTH● Applications Ethernet● Liens CATV● Distribution du signal optique● Réseaux optiques passifs (PON)● Applications de l'épine dorsale, horizontale et de la colonne montante● Boîtes de bornes prématurées● Zones extérieures; Envir......

envoyer une demande

Description du produit

Application:

● Systèmes FTTX / FTTH

● Applications Ethernet

● Liens CATV

● Distribution du signal optique

● Réseaux optiques passifs (PON)

● Applications de l'épine dorsale, horizontale et de la colonne montante

● Boîtes de bornes prématurées

● Zones extérieures; Environnement sévère

Caractéristiques:

● Faible perte d'insertion, perte de rendement élevée.

● Bon en répétabilité et en échangeabilité.

● Insertion à 100%, perte de retour, face de fin et.

● Inspection des interférences.

● Excellente endurance mécanique.

● Respecter Telcordia GR-326-Core.

● Assure des performances et une fiabilité élevées dans la gestion du câblage optique.

● Installation et reconfiguration rapides et faciles.

● Manipulation simple, pas besoin d'un outil spécial.

● IP68 imperméable.

Spécifications techniques:

Construction	Unité	Descriptions
Nombre de fibres		Simplex
Longueur d'onde	nm	1310/1550
Perte	db	≤0,30
Pertes de rendement	db	≥ 60
Type de connexion		SC / APC
Virole		Céramique
Cycles de connexion		500
Couleur de veste de câble		Noir
Diamètre extérieur du câble	MM	（5.2x2,0） * ± 0,2 mm （3,0x2,0） * ± 0,2 mm (sans messager)
Mode fibre		Mode unique: G657A2
Matériau de veste câble		Lszh
Poids du câble	Kg / km	20 ± 3
Contenu d'impression		Personnalisable
Longueur	m	100 ou personnalisable (Tolérance: ± 0,5 m)
Type de connecteur		Entrée: Accord H Optic SC / APC
Type de connecteur		Sortie: sans connecteur
Traction (axial entre câble et connecteur)	N	100
Grade imperméable		IP68
Température de fonctionnement	℃	-20 ° C ~ + 65 ℃
Température de stockage	℃	-20 ° C ~ + 65 ℃

Structure du câble:

5x2mm Waterproof Drop Cable H Optic SC/APC Connector Optical Fiber Pigtail

Fibre optique	Taper	G-657 A2.
	Non. Fibres	1
	Couleur	Bleu
Gaine extérieure	Dimension	（5.2x2,0） * ± 0,2 mm （3,0x2,0） * ± 0,2 mm (sans messager)
	Matériel	Lszh
	Couleur	Noir
Membre de la résistance à l'acier	Materia	Fil d'acier
Membre de la résistance à l'acier	Diamètre	0,45 mm
Membre de l'auto-résistance en acier	Materia	Fil d'acier
Membre de l'auto-résistance en acier	Diamètre	1,2 mm
Poids		20 ± 3 kg / km
Carreau (n)		À long terme: 300n Court terme: 600 n
Écraser		1000N / 10 cm
Min. Rayon de flexion		15xd (statique); 30xd (dynamique)
Plage de température		-20 ° C à + 65 ° C

Caractéristique des fibres:

Toutes les caractéristiques de la fibre de câble (fibre du câble fini) doivent être, au moins, conformément à la recommandation de l'UIT-T G.657A2 et doivent être les suivantes.

Paramètre		Spécification
Coefficient d'atténuation	@ 1310 nm @ 1383 nm @ 1550 nm @ 1625 nm	≤ 0,36 dB / km ≤ 0,36 dB / km ≤ 0,22 dB / km ≤ 0,24 dB / km
Atténuation (après câble)	@ 1310 nm	≤0,40 dB / km
	@ 1550 nm	≤0,30 dB / km
Uniformité de l'atténuation à 1310 nm		≤0,05 dB
Uniformité de l'atténuation à 1550 nm		≤0,05 dB
Longueur d'onde de coupure de câble (λcc)		≤ 1260 nm
Longueur d'onde à dispersion zéro		1300 ~ 1324 nm
Pente zéro dispersion		≤ 0,092 ps / (nm ^ 2,km)
Valeur absolue de la dispersion à 1288 nm ~ 1339 nm		≤3,5ps / (nm · km)
Valeur absolue de la dispersion à 1271 nm ~ 1360 nm		≤ 5,3ps / (nm · km)
Dispersion à 1550 nm		≤18ps / (nm · km)
Dispersion à 1625 nm		≤23ps / (nm · km)
Diamètre du champ de mode (MFD) à 1310 nm		8,60 ± 0,4 mm
Diamètre du champ de mode (MFD) à 1550 nm		9.4-10.4 mm
Fibre de dispersion en mode polarisation (PMD)		≤0,125ps / km^1/2
Câble de dispersion en mode polarisation (PMD)		≤0,200ps / km^1/2
Coefficient PMD	M	20 câbles
	Q	0,01%
	PMDQ	≤0,20ps / km^1/2
Caractéristiques géométriques
Diamètre de revêtement		125 ± 0,8 mm
Vêtue de non-circularité		≤1,0%
Erreur de concentricité centrale / revêtue		≤0,8 mm
Diamètre des fibres avec revêtement (non coloré)		245 ± 10μm
Diamètre des fibres avec revêtement (coloré)		250 ± 10 μm
Erreur de concentricité de revêtement / revêtement		≤12,0 mm
Test de tension		100kpsi ou 0,69gpa
Élimination du revêtement (N)		1,0 ～ 9.0
Caractéristiques mécaniques
Perte Macrobend à 1550 nm	R = 15 mm, 10 tours	≤0,03 dB
	R = 10 mm, 1ur	≤0,10 dB
	R = 7,5 mm, 1ur	≤0,5 dB
Perte Macrobend à 1625 nm	R = 15 mm, 10 tours	≤0,10 dB
	R = 10 mm, 1ur	≤0,20 dB
	R = 7,5 mm, 1ur	≤1,0 dB

Dessin dimensionnel:

5x2mm Waterproof Drop Cable H Optic SC/APC Connector Optical Fiber Pigtail

Emballer:

5x2mm Waterproof Drop Cable H Optic SC/APC Connector Optical Fiber Pigtail

Exigences du pack:

Taille du carton: 600 * 320 * 265 mm ， Boîte de casse-étage "i" de la bande "I".

5x2mm Waterproof Drop Cable H Optic SC/APC Connector Optical Fiber Pigtail

Diagramme schématique de la plaque en bois:

Taille de la plaque en bois: 1200 * 1000 mm.

Exigences d'empilement: une couche de six boîtes, empiler six couches.

Protection des 4 premiers à angle droit, puis utilisez étroitement la courroie d'emballage "#".

5x2mm Waterproof Drop Cable H Optic SC/APC Connector Optical Fiber Pigtail
