Boîte de distribution de câbles à fibre optique pré-connectalisée GFS-8SX

1. Général

1.1 Description

Boîte de distribution optique pré-connectrice en tant que l'équipement de nœud de distribution de réseau FTTX le plus avancé, fournit une connexion rapide et fiable, une bonne protection et une gestion pour le réseau FTTX.

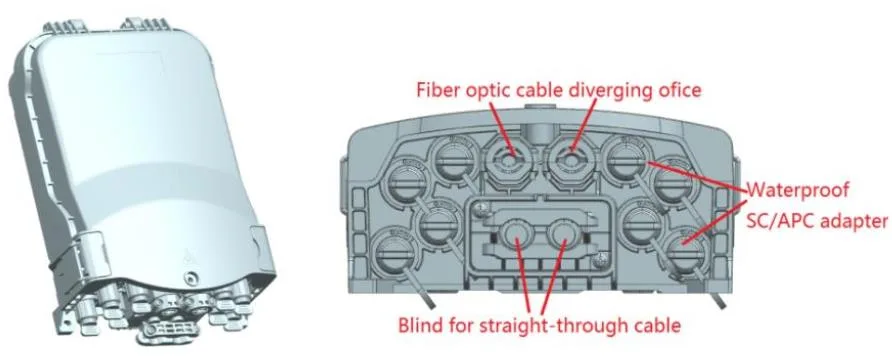

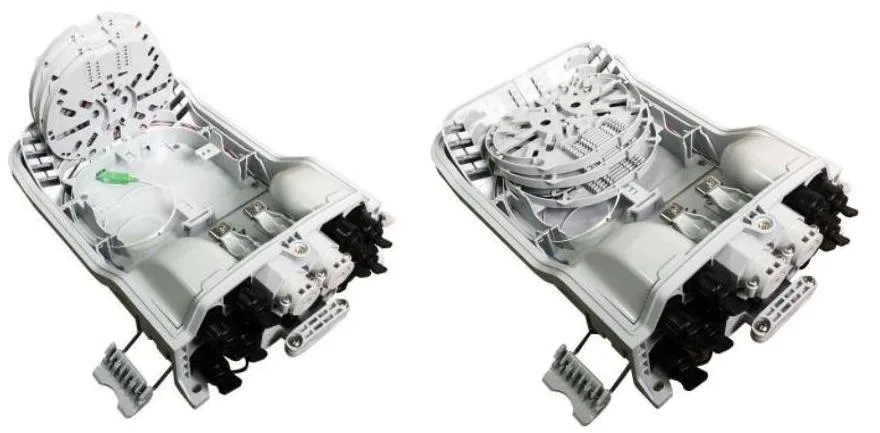

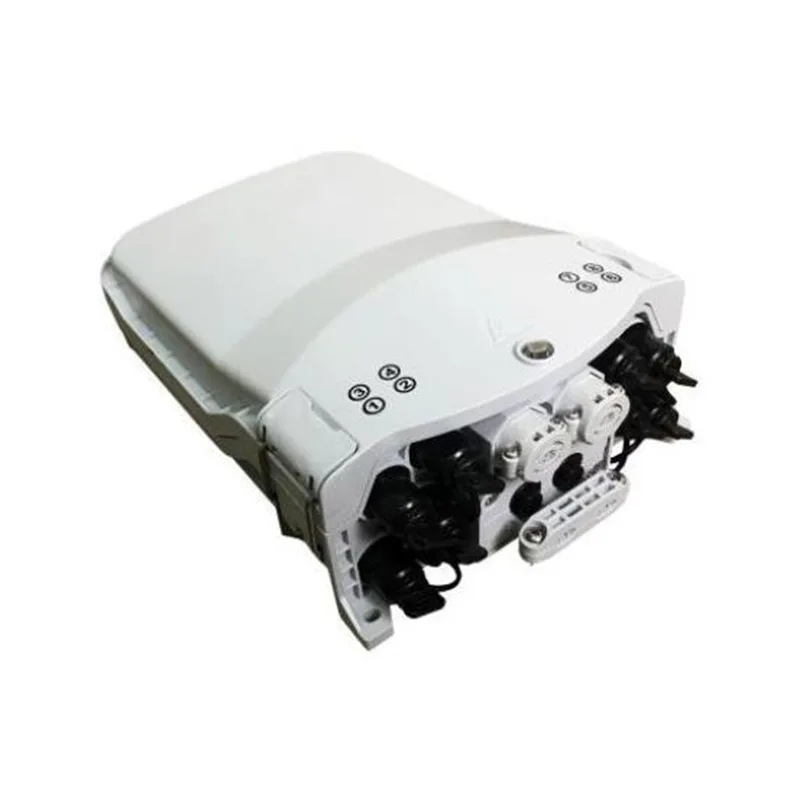

Apparence de GFS-8SX

1.2 Les normes sont conformes

La production offerte est conçue, fabriquée et testée en fonction des normes comme suit:

1.3 Environnement des applications

2. Caractéristiques

1. Conception de structure avancée, fonctionnement facile et routage raisonnable.

2. Matériel: PC + ABS.

3. Épreuve d'humidité, étanche, résistante à la poussière, anti-âge.

4. Niveau de protection jusqu'à IP65.

5. 1 Entrée de câble optique ovale, 2 entrées de câbles optiques de branche et 8 adaptateurs pré-connectés.

6. Différents types de plateaux d'épissage sont disponibles.

7. Méthode d'installation: monté sur le pôle, monté en aérien, monté mural.

8. Il peut être équipé d'un plateau de stockage de câble de gouttes pour répondre au stockage de 50 mètres de câble ronde 5 mm.

3. Spécifications

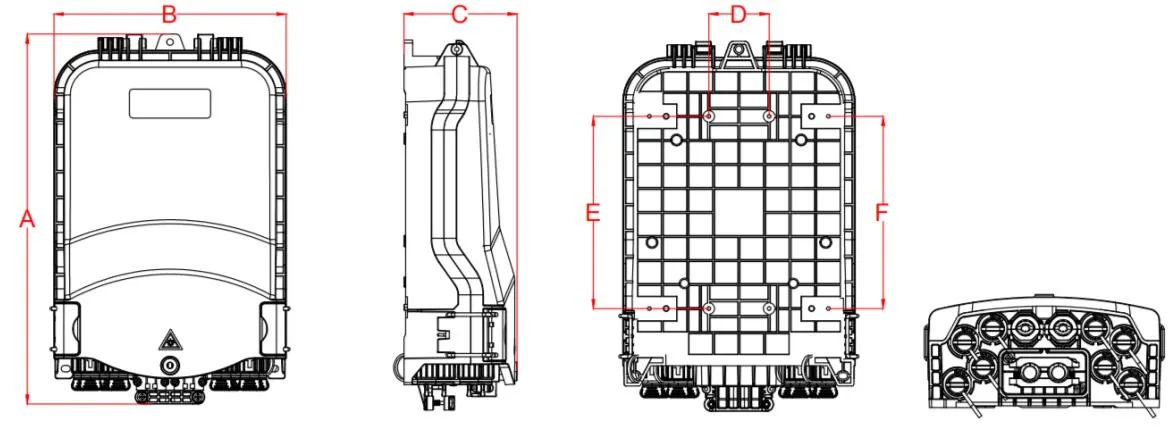

3.1 Spécifications mécaniques

4. Configuration

Paramètres optiques principaux

Les paramètres optiques illustrés dans le tableau ci-dessus sont des valeurs par défaut et peuvent être personnalisées en fonction des exigences.

5. Photo du produit

5.1 Câbles du produit Ways:

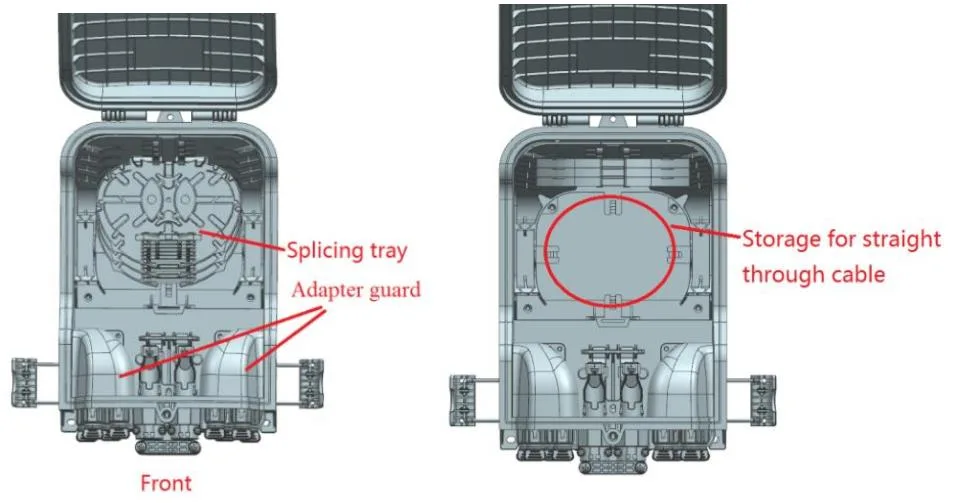

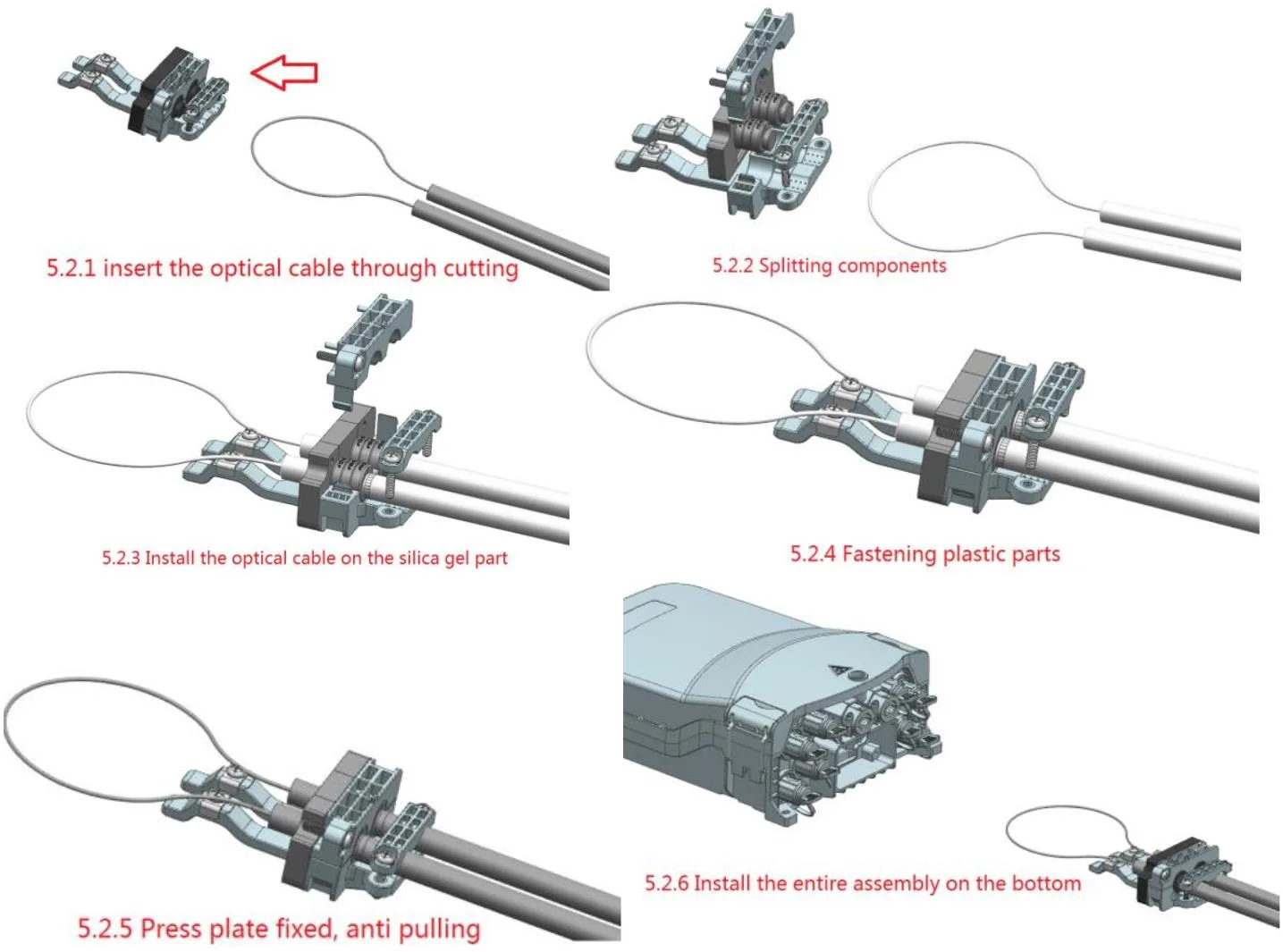

5.2 Configuration

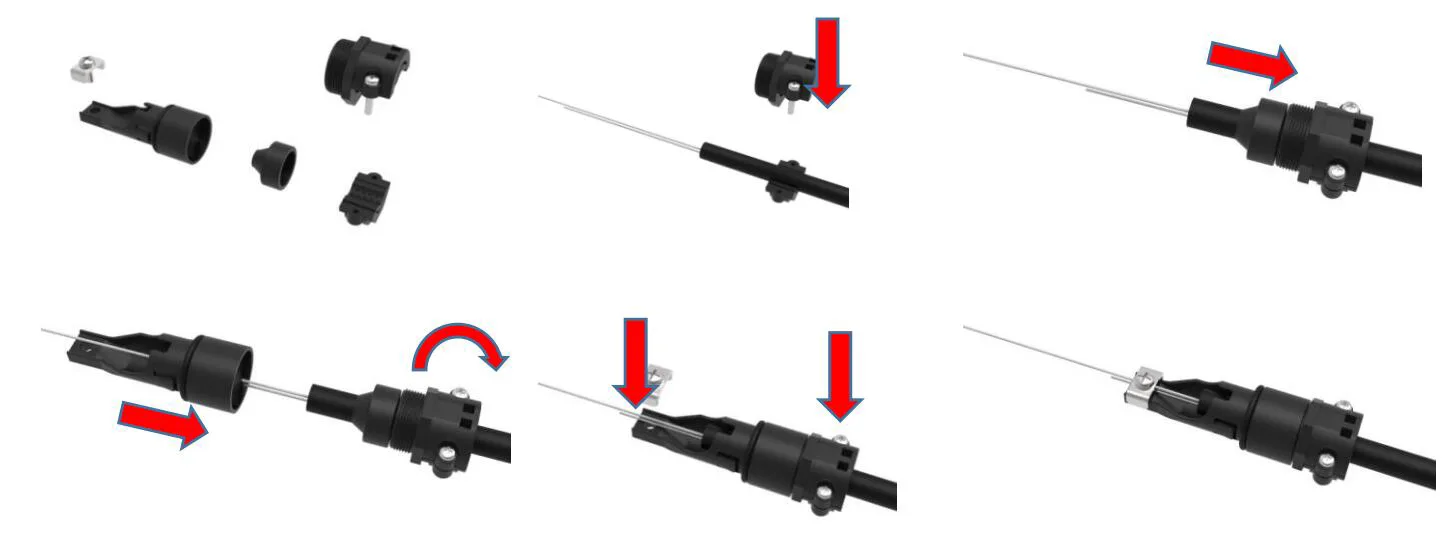

Installation, fixation et scellage rapides du câble optique droit avec la prise rapide.

5.3 Bifurcation du câble à fibre optique

5.4 Câbles du produit Ways

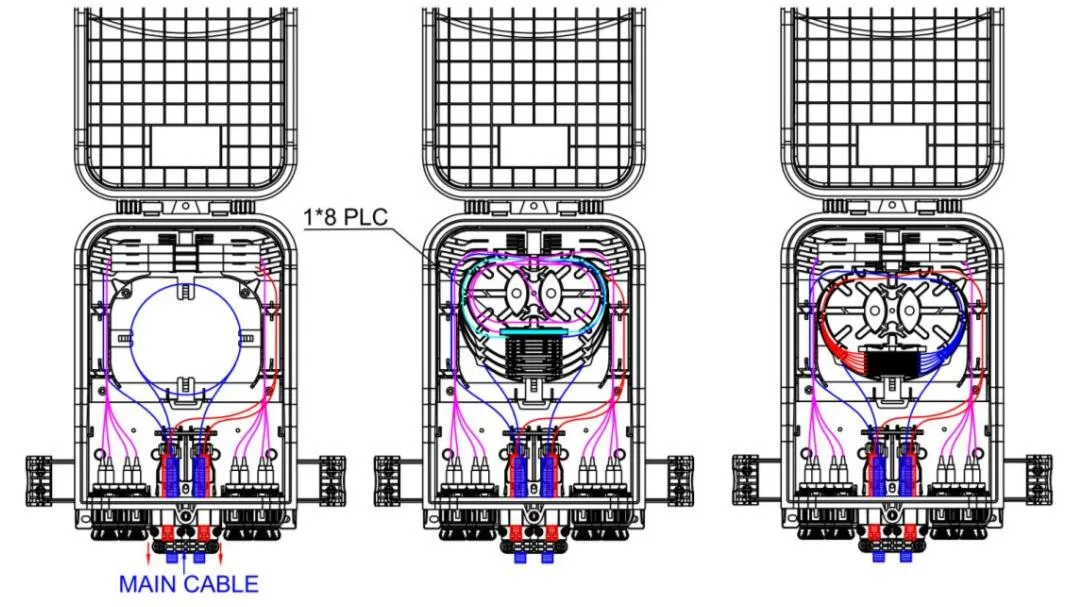

Diagramme de routage GFS-8SX

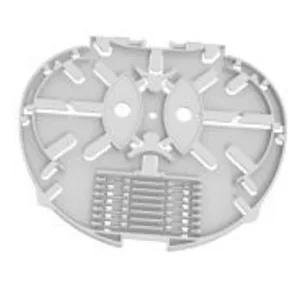

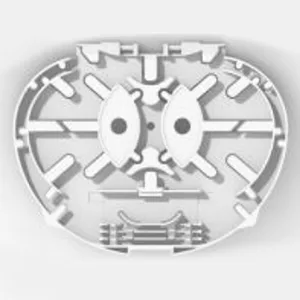

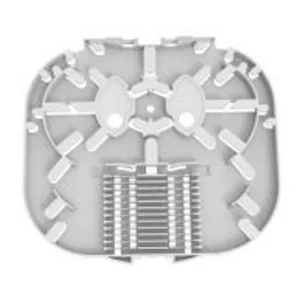

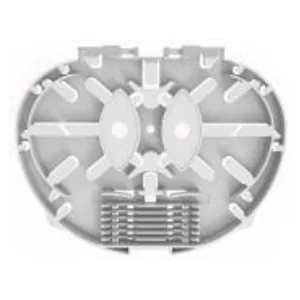

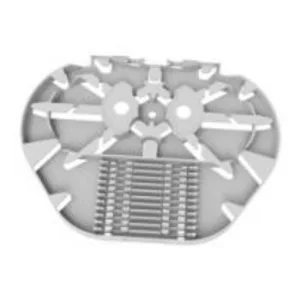

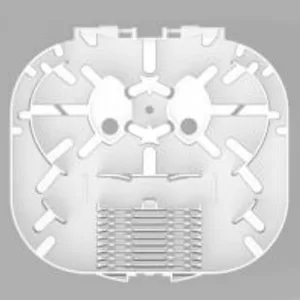

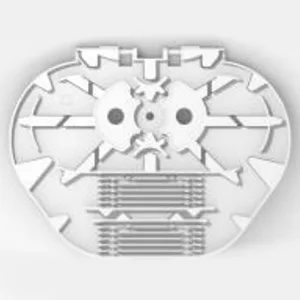

5.5 Bac d'épissage

Article	Plateau d'épissage a	Plateau d'épissage b	Splitter plateau A-1
Dimensions (H * W * d, mm)	134 * 104 * 8	134 * 104 * 4	134 * 104 * 8
Poids net (kg)	0.021	0.015	0.021
Couleur	RAL7035	RAL7035	RAL7035
Matériel	PC + ABS	PC + ABS	PC + ABS
Capacité d'épissage d'un plateau (noyaux)	12 (2 couches de manche de protection thermique rétractable)	8 (1 couche de manche de protection thermique rétractable)	6 (2 couches de manche de protection thermique rétractable)
Capacité de séparateur d'un plateau (PC)	1 (plc 1x2, 1x4, 1x8, 0,9 mm fibre, 60x7x4 mm)	/	1 (PLC 1x16, fibre 0,9 mm, 60x12x4 mm)
Maximum (PC)	4	8	4
Par défaut (PCS)	1	/	/

Note:

1. Les plateaux ci-dessus peuvent être mélangés en fonction des exigences.

2. Règles de configuration: 1a = 2b = 2c = 1d = 1E

3.Les types de disques de fibres augmentent en continu

Article	Plateau d'épissage C	Plateau d'épissage d	Plateau d'épissage E	Plateau d'épissage e-1
Dimensions (H * W * d, mm)	136 * 104 * 4	136 * 104 * 8	135 * 125 * 8	135 * 125 * 8
Poids net (kg)	0.018	0.024	0.033	0.033
Couleur	RAL7035	RAL7035	RAL7035	RAL7035
Matériel	PC + ABS	PC + ABS	PC + ABS	PC + ABS
Capacité d'épissage d'un plateau (noyaux)	12 (1 couche de manche de protection thermique rétractable)	24 (2 couches de manche de protection thermique rétractable)	24 (2 couches de manche de protection thermique rétractable)	18 (2 couches de manche de protection thermique rétractable)
Capacité de séparateur d'un plateau (PC)	/	/	1 (plc 1x2, 1x4, 1x8, 0,9 mm fibre, 60x7x4 mm)	1 (PLC 1x16, fibre 0,9 mm, 60x12x4 mm)
Maximum (PC)	8	4	4	4
Par défaut (PCS)	2	/	/	/

Note:

1. Les plateaux ci-dessus peuvent être mélangés en fonction des exigences.

3. Règles de configuration: 1a = 2b = 2c = 1d = 1E

3.Les types de disques de fibres augmentent en continu

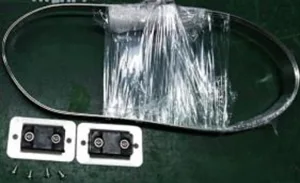

5.6 accessoires

Non.	Nom de pièce	Image de référence	Unité	Quantité	Remarque
1	Les utilisateurs	/	PCS	1	DANS
2	Rapport de test des séparateurs	/	PCS	1	DANS

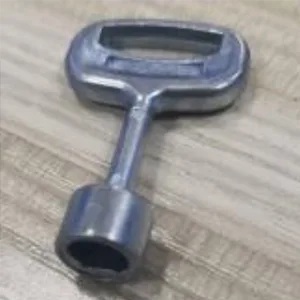

3	Clé		PCS	1	Type "d"

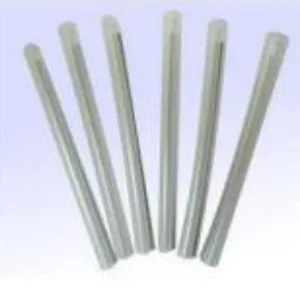

4	Manche de protection thermique		PCS	8	L=45mm

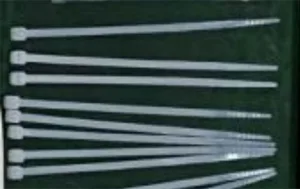

5	Cravate de câble en nylon		PCS	10	3x100 mm

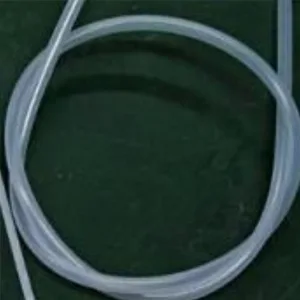

6	Tube de protection des fibres nues		PCS	1	Od4mm x 50cm

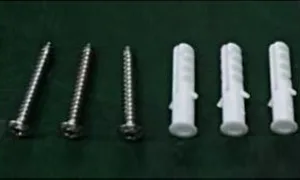

7	Kit mural		ensemble	1	Facultatif comme demande du client. (Bouche en plastique expansée φ7,5x40mm, vis auto-tapissés Phillips M5x40mm.)

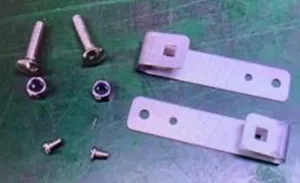

8	Kit monté sur la perche		ensemble	10	Facultatif comme demande du client
9	Kit monté aérien		ensemble	10	Facultatif comme demande du client

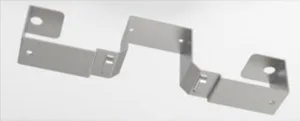

10	Plateau de rangement de câble de dépôt		ensemble	10	Facultatif comme demande du client

6. Caractéristiques environnementales

Ce produit est conforme à la directive de la protection de l'environnement ROHS et à la teneur en plomb, cadmium, mercure, chrome hexavalent, biphényle polybromé (PBB) et éther diphényle polybromé (PBDE) ne dépasse pas la limite.

7. Installation

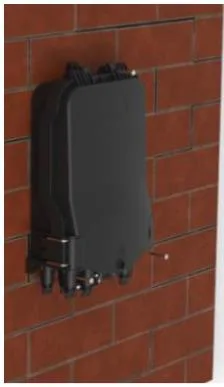

7.1. Installation murale

Percez 3 trous dans le mur en fonction de la dimension du tableau 2, placez le bouchon d'extension φ7,5 * 40, placez la boîte pour correspondre aux trous et utilisez des vis pour s'attacher.

Installation murale

7.2. Installation montée sur la perche

Passez l'anneau de cerceau à travers la fente de la plaque arrière et fixez-la sur le poteau de télécommunication

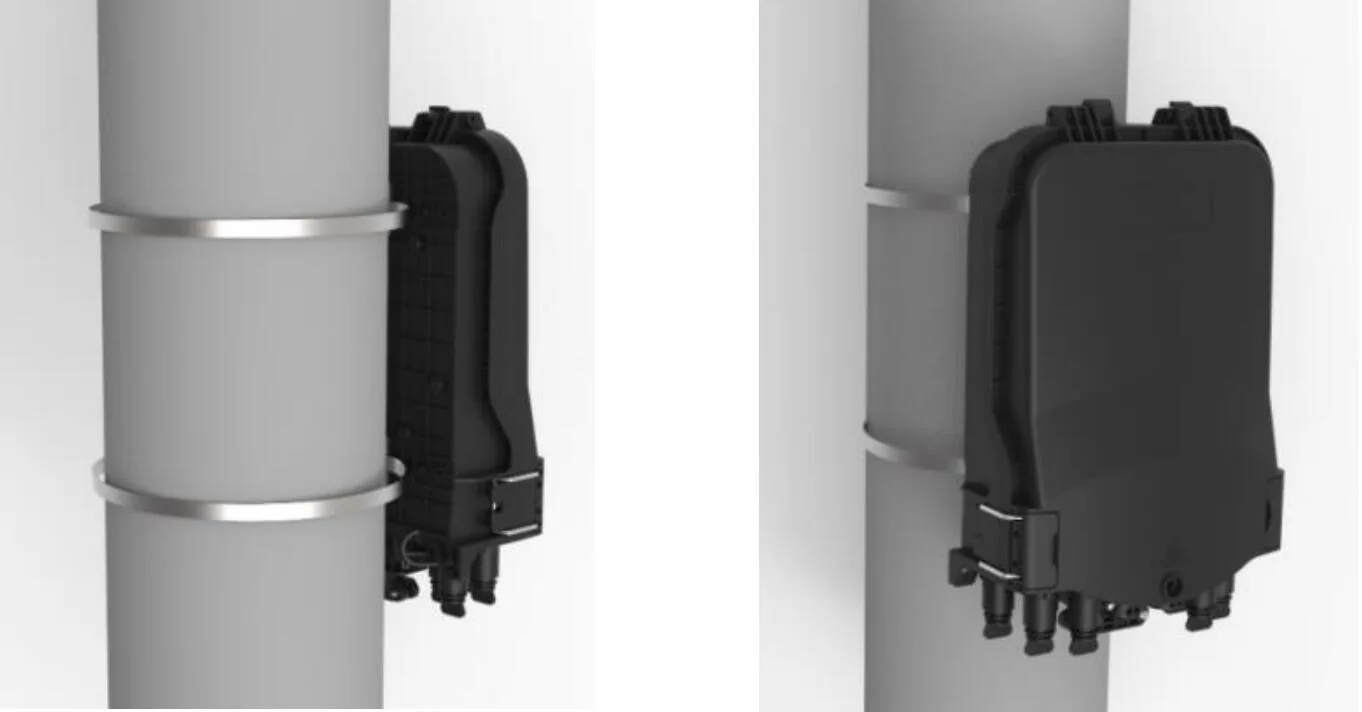

Installation montée sur le poteau

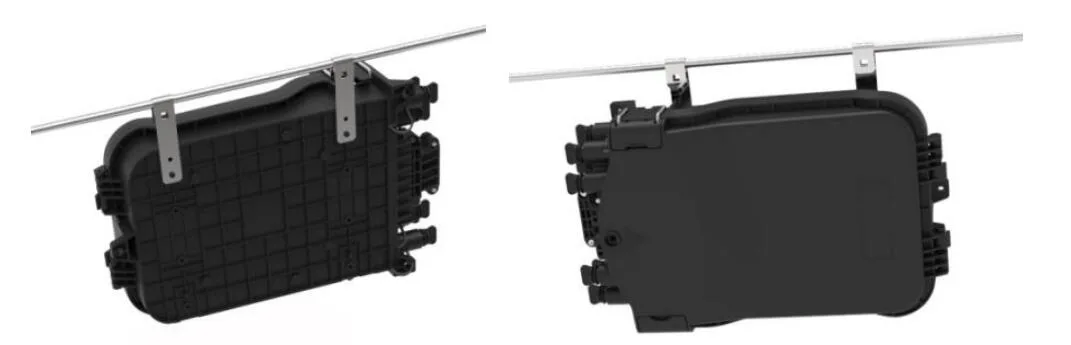

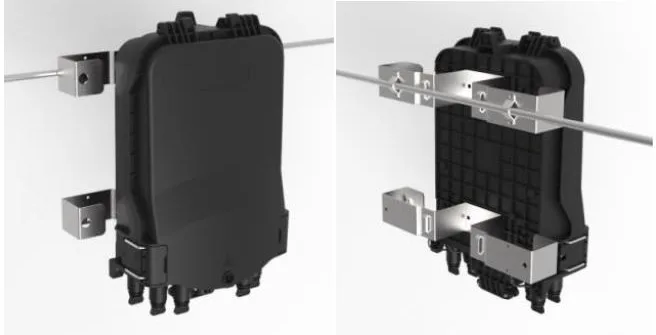

7.3 La structure aérienne

Attachez les deux installés sur le châssis de la tête suspendue sur le fil, puis boulonnés, empêchez le boîtier de tomber.

La structure aérienne

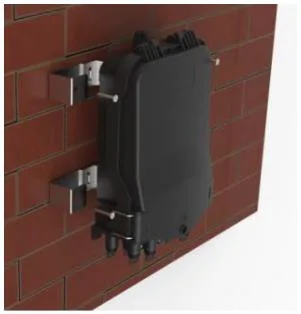

7.4 Installation murale (avec plateau de stockage de câble de dépôt)

Percez 4 trous dans le mur en fonction de la dimension du trou de montage du plateau de rangement du câble de chute, placez le bouchon d'extension φ 7,5 * 40, placez la boîte pour correspondre aux trous et fixez avec les vis.

Installation murale (avec plateau de rangement de câble de dépôt)

Installation de 7,5 pôles (avec plateau de stockage de câble de dépôt)

Passez la courroie en acier inoxydable à travers la fente du plateau de stockage du câble de goutte et fixez-la sur le poteau avec boucle.

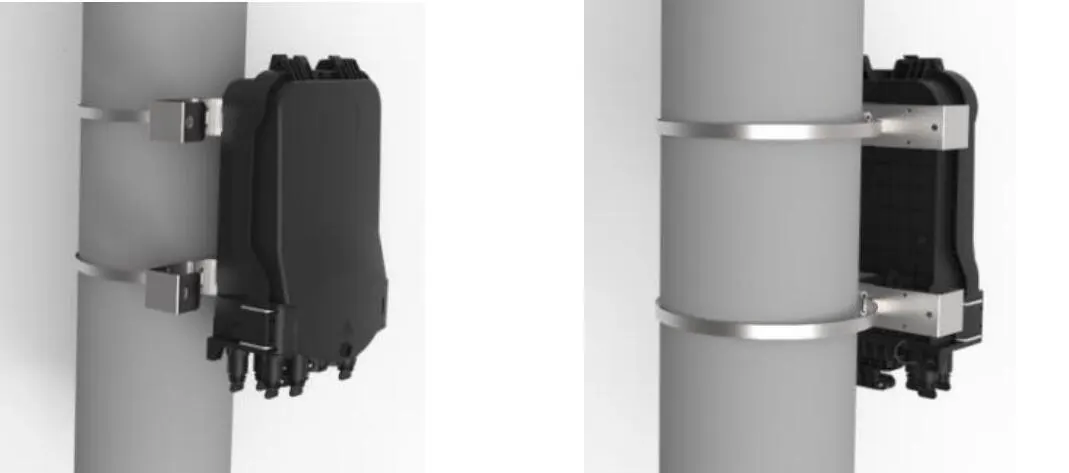

Installation montée sur la perche (avec plateau de stockage de câbles de dépôt)

7.6 Installation montée en aérienne (avec plateau de stockage de câble de dépôt)

Utilisez la petite plaque métallique pour réparer la boîte de distribution au messager.

Installation montée en aérienne (avec plateau de stockage de câbles de dépôt)

8. Fonctionnement du connecteur

8.1 Adaptateur pré-connecté - A （E）

⚫ Faites pivoter la partie flèche du connecteur de fibre dans le sens antihoraire et retirez le bouchon de poussière.

⚫ La partie flèche du connecteur de fibre est au-dessus, insérez le connecteur de fibre dans la prise puis tournez la flèche partie dans le sens horaire.

8.2 Adaptateur pré-connecté - B （XL）

⚫ Insérez le bouchon de connecteur de fibre optique SC à travers les pièces lâches à tour de rôle, puis branchez-la sur l'adaptateur;

⚫ Installez la gaine de l'adaptateur pré-connecté XL sur l'adaptateur avec clé en plastique;

⚫ Insérez le bouchon du ressort à pression dans la gaine;

⚫ Le collier de câble doit être installé et la ligne doit être proche du bouchon;

⚫ Vissez le capuchon de siège de pince à câble en cuir sur la gaine dans le sens des aiguilles d'une montre

8.3 Adaptateur pré-connecté - C

⚫ Poussez l'anneau coulissant sur la fibre optique Fibre Préformée dans le sens de la flèche pour retirer le capuchon de poussière; Appuyez sur le bouton pour éliminer le capuchon de poussière sur l'adaptateur dans le sens de la flèche.

⚫ Alignez le corps du bouchon préformé avec la boucle de l'adaptateur jusqu'à ce qu'elle soit fixée. Connectez les deux couvercles de poussière de la même manière.

⚫ Le bouchon préfabriqué installé pousse l'anneau coulissant pour libérer la boucle, puis tire le corps principal vers l'arrière pour le séparer.

8.4 Adaptateur pré-connecté - D

⚫ Tournez le bouchon pré-connecté anti-montre et ouvrez le bouchon et le couvercle de poussière pré-connectés dans le sens de la flèche.

⚫ Connectez la fiche pré-connectée D et l'adaptateur pré-connecté D dans le sens de la flèche et faites pivoter la fiche dans le sens des aiguilles d'une montre pour la fixer.

8.5 Adaptateur pré-connecté - E (A)

⚫ Tournez le bouchon pré-connecté anti-montre et ouvrez le bouchon et le couvercle de poussière pré-connectés dans la direction de la flèche

⚫ Connectez la fiche pré connectée E et l'adaptateur pré-connecté E dans le sens de la flèche et faites pivoter le bouchon dans le sens des aiguilles d'une montre pour le réparer.

8.6 Adaptateur pré-connecté -F

⚫ Insérez le bouchon de connecteur de fibre optique SC à travers les pièces lâches à tour de rôle, puis branchez-la sur l'adaptateur;

⚫ Installez la gaine de l'adaptateur pré-connecté XL sur l'adaptateur avec clé en plastique;

⚫ Insérez le bouchon du ressort à pression dans la gaine;

⚫ Le collier de câble doit être installé et la ligne doit être proche du bouchon;

⚫ Visser le capuchon de siège de serrage de câble en cuir sur la gaine dans le sens des aiguilles d'une montre.

8.7 Adaptateur pré-connecté - G

9. Package
