1. Général

1.1 Description

Boîte de distribution optique pré-connectrice en tant que l'équipement de nœud de distribution de réseau FTTX le plus avancé, fournit une connexion rapide et fiable, une bonne protection et une gestion pour le réseau FTTX.

Type de production	Classification
GFS-8BY & -1	Boîte de distribution de câbles à fibre optique pré-connectrice

Pre-connectorized Fiber Optic Cable Distribution Box GFS-8BY&-1

1.2 Les normes sont conformes

La production offerte est conçue, fabriquée et testée en fonction des normes comme suit:

That-T G.652	Caractéristiques d'une fibre optique monomode
IEC 60794-1-1	Câbles de fibres optiques-Parties 1-1: spécification générique générale
IEC 60794-1-2	Câbles de fibres optiques-Parts 1-2: Procédure de test de câble optique générique Basic Basic

1.3 Environnement des applications

Article	Valeur
Température de fonctionnement	-40 ºC ～ + 65 ºC
Température d'installation	-5 ºC ～ + 40 ºC
Température de stockage	-40ºC ～ + 65 ºC
Pression atmosphérique	70 ～ 106kpa
Humidité relative	≤93 ％ (+ 40 ℃)

2. Caractéristiques

1. La coque inférieure et le couvercle supérieur sont soudés par le soudage à la plaque chauffante, qui n'est pas détachable.

2. Matériel: pp.

3. Épreuve d'humidité, étanche, résistante à la poussière, anti-âge.

4. Niveau de protection jusqu'à IP68.

5. L'intérieur est équipé d'un séparateur FBT 1x2 + séparateur PLC 1x8 ou d'un séparateur PLC 1x8.

6. Méthode d'installation: monté sur le pôle, monté en aérien, monté mural.

7. Il peut être équipé d'un plateau de stockage de câble de gouttes pour répondre au stockage de 30 mètres de câble ronde de 5 mm.

3. Spécifications

3.1 Spécifications mécaniques

Article	Caractéristiques	Remarque
Matériel du logement	Plastique PP modifié
Matériau d'accessoires métalliques	Acier inoxydable de haute qualité

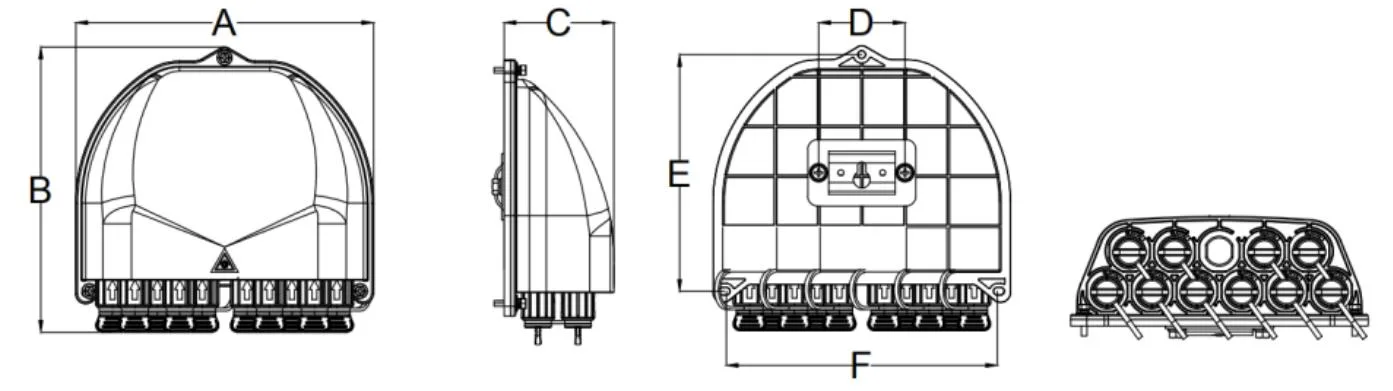

Dimension externe (mm)	171 * 179 * 66 mm	ABC
Couleur	Noir
Position du trou d'installation (mm)	52 * 142 * 165	D * e * f
Nombre d'adaptateurs pré-connectés	10	GFS-8BY (1 rouge, 1 bleu, 8 noir)
Nombre d'adaptateurs pré-connectés	9	GFS-8BY-1 (1 rouge, 8 noir)
Éclater	Splitter FBT 1x2 + séparateur de PLC 1x8	GFS-8BY, le rapport par défaut de 1x2 Splitter FBT est de 70% / 30%
Éclater	Splitter de 1x8 PLC	GFS-8BY-1
Grade IP	IP68
Inflammabilité	UL94-HB	Il peut être personnalisé en fonction des besoins.
Test de pulvérisation saline neutre (NSS)	48h	Il peut être personnalisé en fonction des besoins.

Pre-connectorized Fiber Optic Cable Distribution Box GFS-8BY&-1

4. Configuration

Paramètres optiques principaux

Modèle	Éclater	Le (db)		RL (DB)	Le (db)	Méthode d'essai
Modèle	Éclater	Éclater			Boîte de distribution	Méthode d'essai
GFS-8BY	1 * 2 FBT (90/10) + 1 * 8 PLC Splitter, avec connecteur SCAPC	1 * 2 FBT (90%)	≤8,3	≥55 dB	≤1,03	IL: IEC61300-3-4 Méthode B RL: IEC61300-3-6 Méthode 1
		1 * 2 FBT (10%) + 1 * 8 plc	≤21,7	≥55 dB	≤21,9
	1 * 2 FBT (80/20) + 1 * 8 PLC Splitter, avec connecteur SCAPC	1 * 2 FBT (80%)	≤1,4	≥55 dB	≤1,6
		1 * 2 FBT (20%) + 1 * 8 plc	≤18.3	≥55 dB	≤18,5
	1 * 2 FBT (70/30) + 1 * 8 PLC Splitter, avec connecteur SCAPC	1 * 2 FBT (70%)	≤2.1	≥55 dB	≤2.3
		1 * 2 FBT (30%) + 1 * 8 plc	≤16,5	≥55 dB	≤16.7
	1 * 2 FBT (60/40) + 1 * 8 PLC Splitter, avec connecteur SCAPC	1 * 2 FBT (60%)	≤2.8	≥55 dB	≤3.0
		1 * 2 FBT (40%) + 1 * 8 plc	≤15,2	≥55 dB	≤15,4
	1 * 2 FBT (50/50) + 1 * 8 PLC Splitter, avec connecteur SCAPC	1 * 2 FBT (50%)	≤3.8	≥55 dB	≤4,0
		1 * 2 FBT (50%) + 1 * 8 plc	≤143	≥55 dB	≤145
GFS-8BY-1	1x8 PLC Splitter, avec connecteur SCAPC	1 * 8 plc	≤10,5	≥55 dB	≤10,7

Les paramètres optiques illustrés dans le tableau ci-dessus sont des valeurs par défaut et peuvent être personnalisées en fonction des exigences.

5. Photo du produit

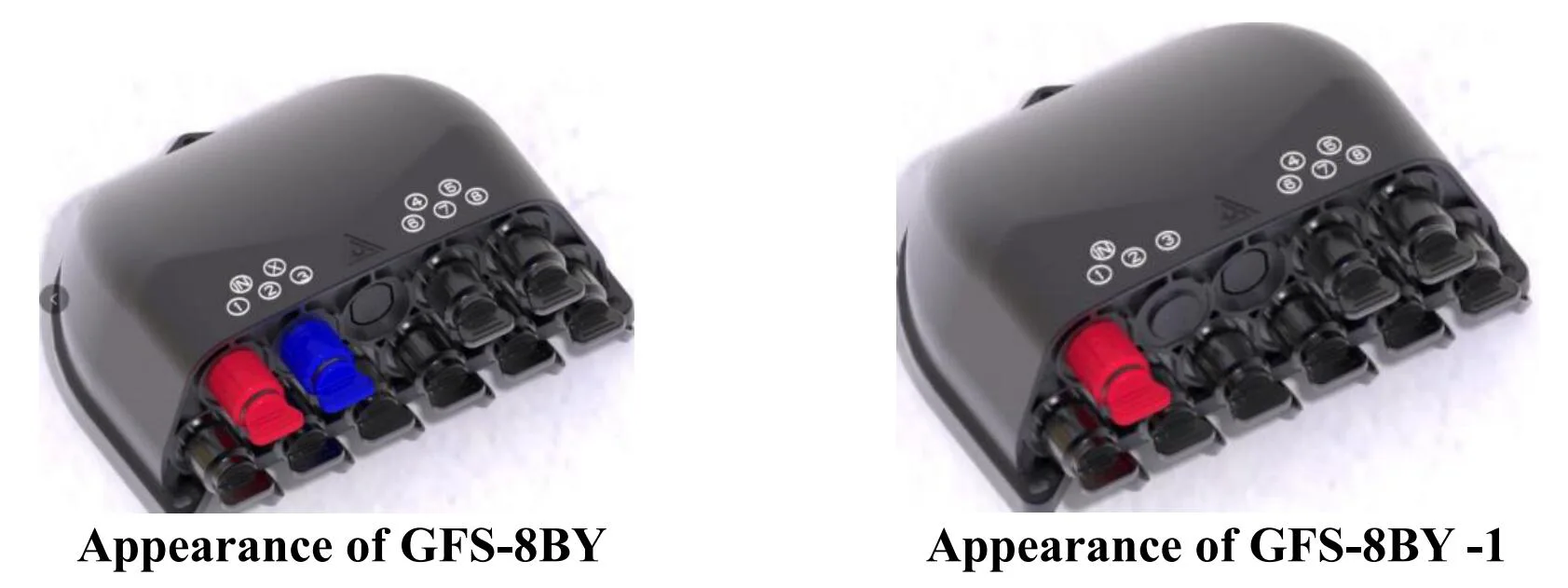

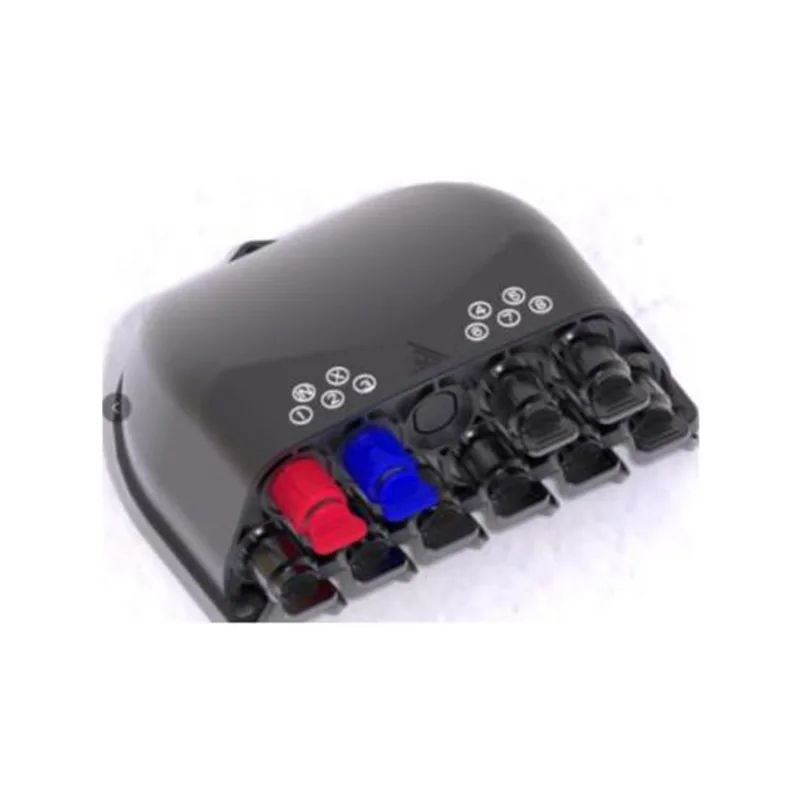

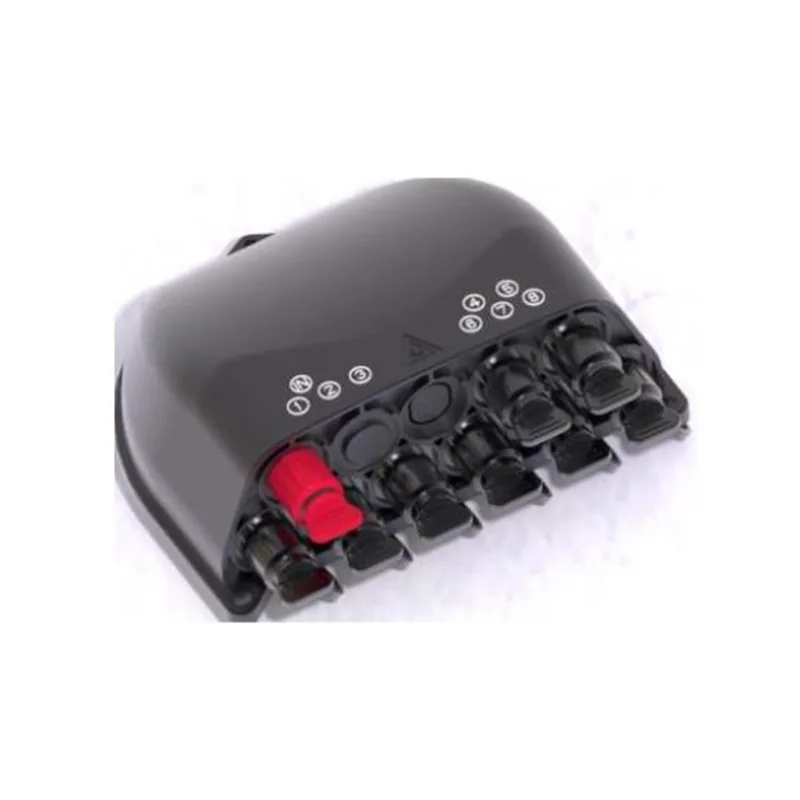

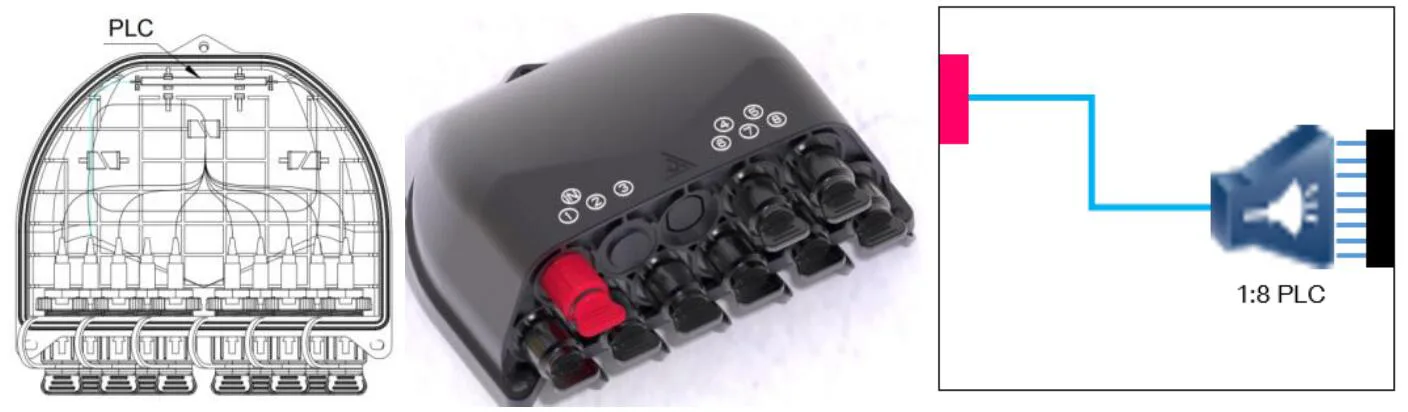

5.1 Câbles du produit Ways:

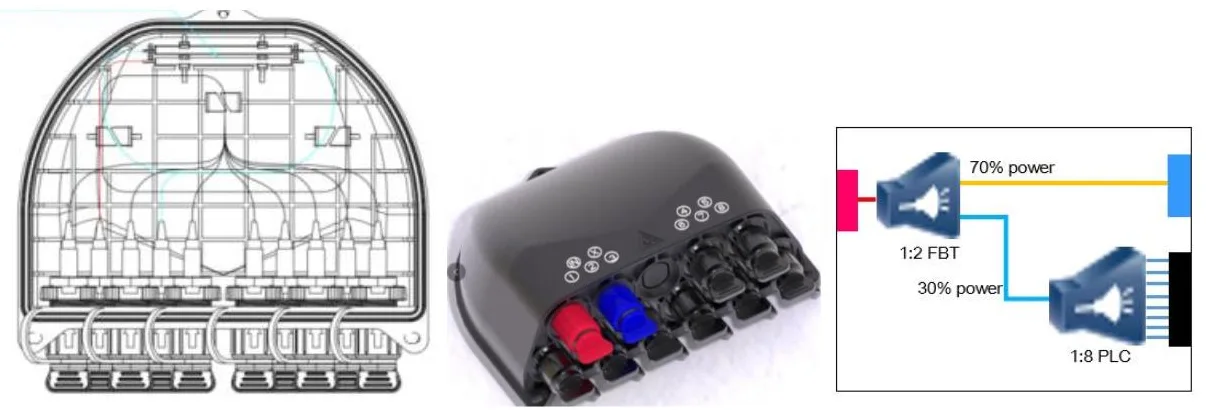

PLC en haut, FBT en bas

Pre-connectorized Fiber Optic Cable Distribution Box GFS-8BY&-1

GFS-8BY (1 * 2 FBT + 1 * 8 PLC Splitter Cable Ways)

Pre-connectorized Fiber Optic Cable Distribution Box GFS-8BY&-1

GFS-8BY-1 (1 * 8 PLC Splitter Cable Ways)

5.2 Configuration

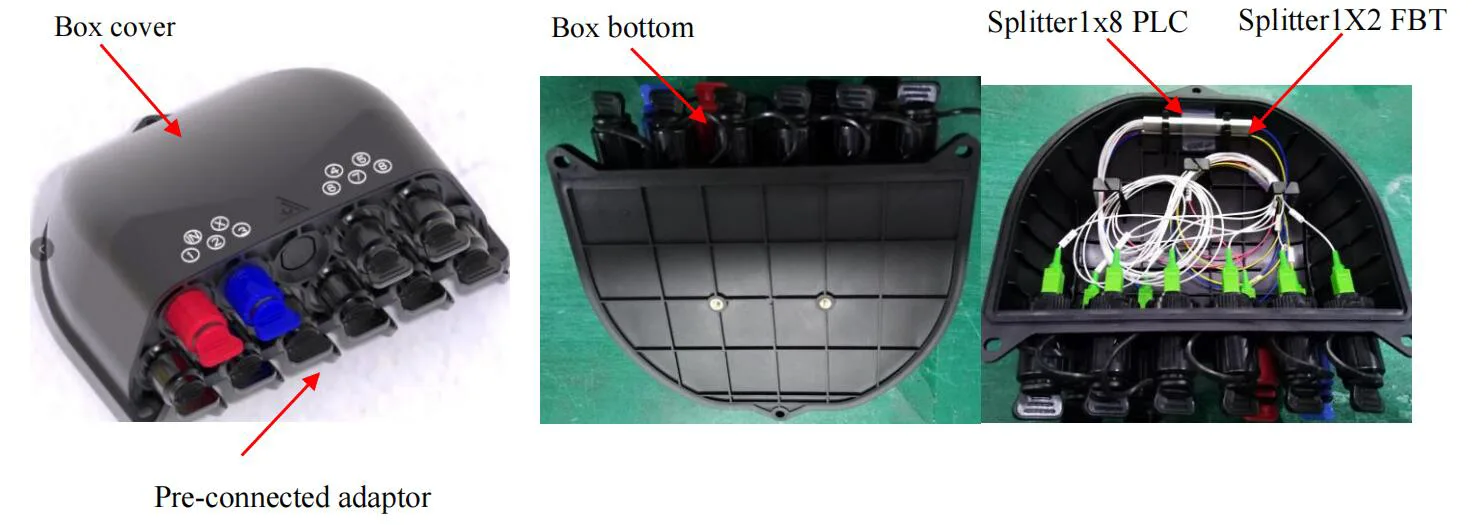

5.2.1 pièces principales

Non.	Nom de pièce	Unité	Quantité	Remarque
1	Bot	PCS	1
2	Couvercle	PCS	1
3	Adaptateur pré-connecté	PCS	10	GFS-8BY
4	Adaptateur pré-connecté	PCS	9	GFS-8BY-1
5	Splitter1x2 FBT	PCS	1	Installé uniquement dans GFS-8BY
6	Splitter1x8 plc	PCS	1

Pre-connectorized Fiber Optic Cable Distribution Box GFS-8BY&-1

5.2.2 accessoires

Non.	Nom de pièce	Image de référence	Unité	Quantité	Remarque
1	Les utilisateurs	/	PCS	1	DANS
2	Rapport de test des séparateurs	/	PCS	1	DANS
3	Kit mural		ensemble	1	Facultatif en tant que client demande

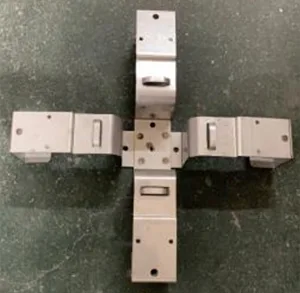

4	Kit monté sur la perche		ensemble	1	Facultatif en tant que client demande
4	Kit monté sur la perche		ensemble	1	Facultatif en tant que client demande
5	Kit monté aérien		ensemble	1	Facultatif en tant que client demande

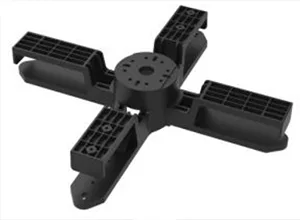

6	Câble de chute bac de rangement		ensemble	1	Facultatif en tant que client demande
7	Câble de chute bac de rangement		ensemble	1	Facultatif en tant que client demande

6. Caractéristiques environnementales

Ce produit est conforme à la directive de la protection de l'environnement ROHS et à la teneur en plomb, cadmium, mercure, chrome hexavalent, biphényle polybromé (PBB) (PBB) et éther diphényle polybromé (PBDE) ne dépasse pas la limite.

7. Installation

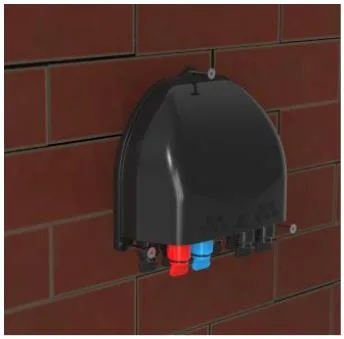

7.1. Installation murale

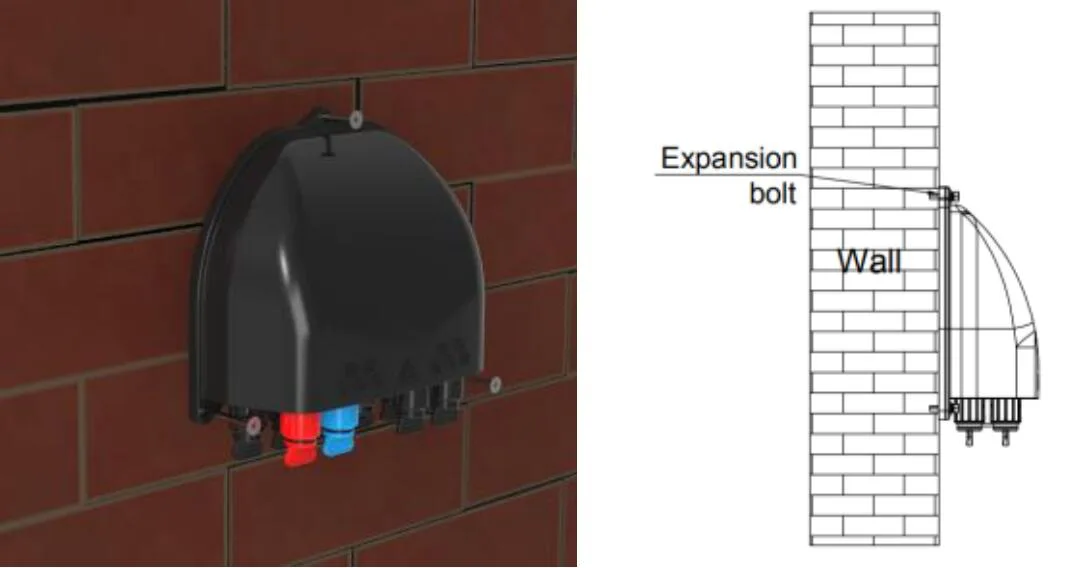

Percez 3 trous dans le mur en fonction de la dimension, placez le bouchon d'extension φ7,5 * 40, placez la boîte pour correspondre aux trous et utilisez des vis pour s'attacher.

Pre-connectorized Fiber Optic Cable Distribution Box GFS-8BY&-1

Installation murale

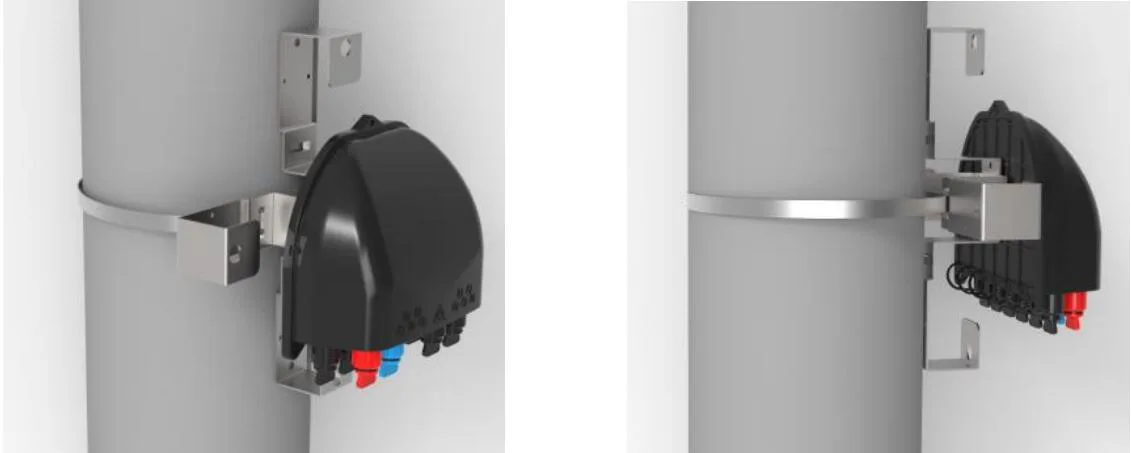

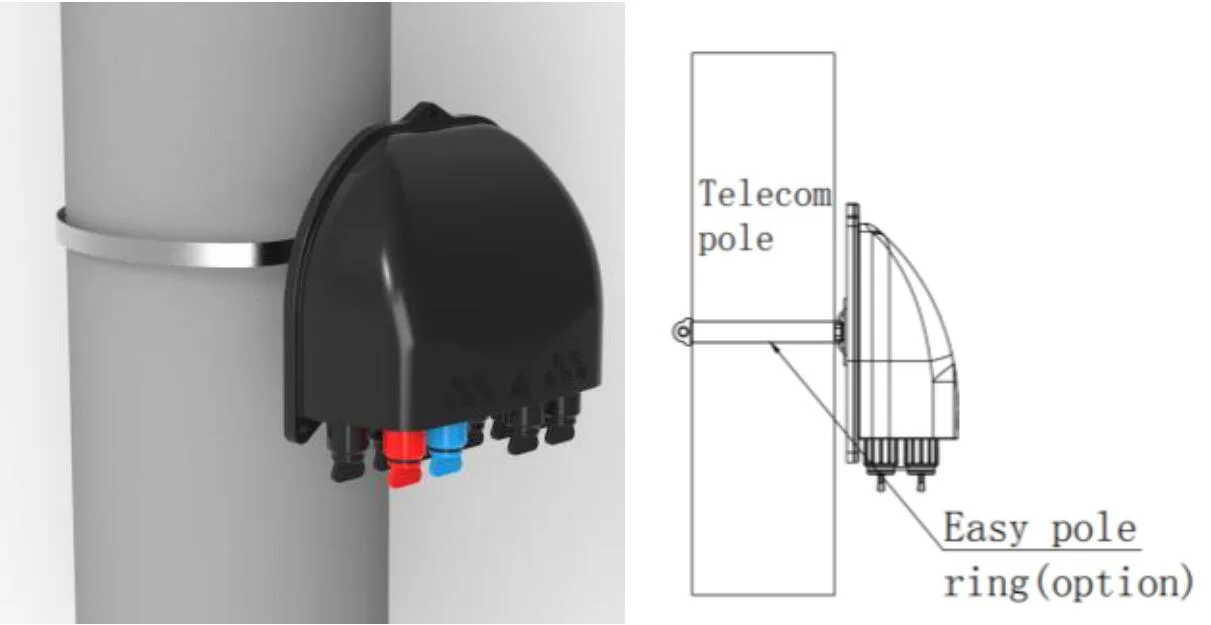

7.2. Installation montée sur la perche

Passez l'anneau de cerceau à travers la fente de la plaque arrière et fixez-la sur le poteau de télécommunication

Pre-connectorized Fiber Optic Cable Distribution Box GFS-8BY&-1

Installation montée sur le poteau

7.3. Installation murale (avec plateau de rangement de câble de dépôt)

Percez 4 trous dans le mur en fonction de la dimension du trou de montage du plateau de rangement de câble de goutte, placez la bougie d'extension φ 8 * 40, placez la boîte pour correspondre aux trous et attachez avec les vis.

Pre-connectorized Fiber Optic Cable Distribution Box GFS-8BY&-1

Installation murale (avec un plateau de stockage de câble de dépôt

7.4. Installation montée sur la perche (avec plateau de stockage de câbles de dépôt)

Passez la courroie en acier inoxydable à travers la fente du plateau de stockage du câble de goutte et fixez-la sur le poteau avec boucle.

Pre-connectorized Fiber Optic Cable Distribution Box GFS-8BY&-1

Installation montée sur la perche (avec plateau de stockage de câbles de dépôt)

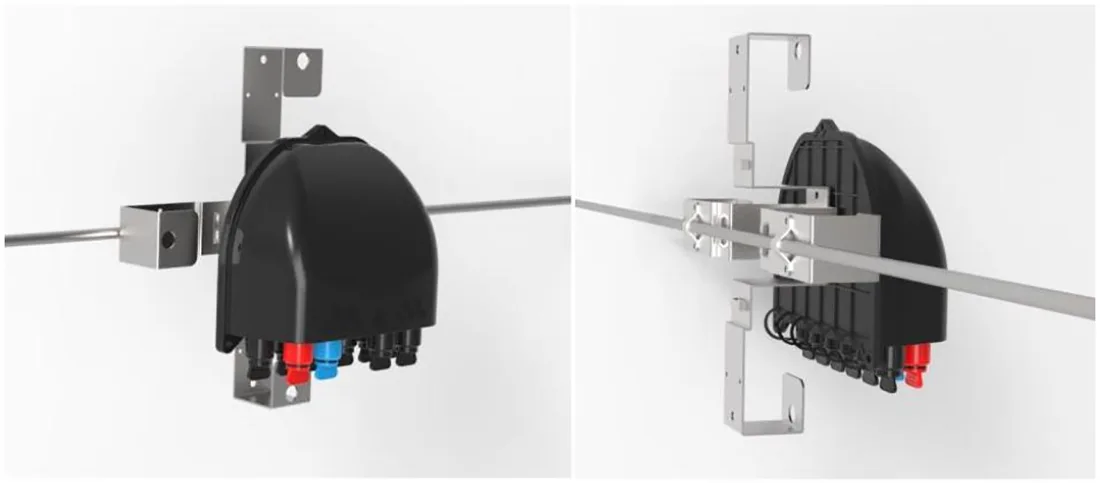

7.5. Installation montée en aérienne (avec plateau de stockage de câbles de dépôt)

Utilisez la petite plaque métallique pour réparer la boîte de distribution au messager.

Pre-connectorized Fiber Optic Cable Distribution Box GFS-8BY&-1

Installation montée en aérienne (avec plateau de stockage de câbles de dépôt)

8. Fonctionnement du connecteur

8.1 Adaptateur pré-connecté - A （E）

⚫ Faites pivoter la partie flèche du connecteur de fibre dans le sens antihoraire et retirez le bouchon de poussière.

Pre-connectorized Fiber Optic Cable Distribution Box GFS-8BY&-1

⚫ La partie flèche du connecteur de fibre est au-dessus, insérez le connecteur de fibre dans la prise puis tournez la flèche partie dans le sens horaire.

Pre-connectorized Fiber Optic Cable Distribution Box GFS-8BY&-1

8.2 Adaptateur pré-connecté - B （XL）

⚫ Insérez le bouchon de connecteur de fibre optique SC à travers les pièces lâches à tour de rôle, puis branchez-la sur l'adaptateur;

⚫ Installez la gaine de l'adaptateur pré-connecté XL sur l'adaptateur avec clé en plastique;

⚫ Insérez le bouchon du ressort à pression dans la gaine;

⚫ Le collier de câble doit être installé et la ligne doit être proche du bouchon;

⚫ Vissez le capuchon de siège de pince à câble en cuir sur la gaine dans le sens des aiguilles d'une montre

Pre-connectorized Fiber Optic Cable Distribution Box GFS-8BY&-1

8.3 Adaptateur pré-connecté - C

⚫ Poussez l'anneau coulissant sur la fibre optique Fibre Préformée dans le sens de la flèche pour retirer le capuchon de poussière; Appuyez sur le bouton pour éliminer le capuchon de poussière sur l'adaptateur dans le sens de la flèche.

Pre-connectorized Fiber Optic Cable Distribution Box GFS-8BY&-1

⚫ Alignez le corps du bouchon préformé avec la boucle de l'adaptateur jusqu'à ce qu'elle soit fixée. Connectez les deux couvercles de poussière de la même manière.

Pre-connectorized Fiber Optic Cable Distribution Box GFS-8BY&-1

⚫ Le bouchon préfabriqué installé pousse l'anneau coulissant pour libérer la boucle, puis tire le corps principal vers l'arrière pour le séparer.

Pre-connectorized Fiber Optic Cable Distribution Box GFS-8BY&-1

8.4 Adaptateur pré-connecté - D

⚫ Tournez le bouchon pré-connecté anti-montre et ouvrez le bouchon et le couvercle de poussière pré-connectés dans le sens de la flèche.

Pre-connectorized Fiber Optic Cable Distribution Box GFS-8BY&-1

⚫ Connectez la fiche pré-connectée D et l'adaptateur pré-connecté D dans le sens de la flèche et faites pivoter la fiche dans le sens des aiguilles d'une montre pour la fixer.

Pre-connectorized Fiber Optic Cable Distribution Box GFS-8BY&-1

8.5 Adaptateur pré-connecté - E (A)

⚫ Tournez le bouchon pré-connecté anti-montre et ouvrez le bouchon et le couvercle de poussière pré-connectés dans la direction de la flèche

Pre-connectorized Fiber Optic Cable Distribution Box GFS-8BY&-1

⚫ Connectez la fiche pré connectée E et l'adaptateur pré-connecté E dans le sens de la flèche et faites pivoter le bouchon dans le sens des aiguilles d'une montre pour le réparer.

Pre-connectorized Fiber Optic Cable Distribution Box GFS-8BY&-1

8.6 Adaptateur pré-connecté -F

⚫ Insérez le bouchon de connecteur de fibre optique SC à travers les pièces lâches à tour de rôle, puis branchez-la sur l'adaptateur;

⚫ Installez la gaine de l'adaptateur pré-connecté XL sur l'adaptateur avec clé en plastique;

⚫ Insérez le bouchon du ressort à pression dans la gaine;

⚫ Le collier de câble doit être installé et la ligne doit être proche du bouchon;

⚫ Visser le capuchon de siège de serrage de câble en cuir sur la gaine dans le sens des aiguilles d'une montre.

Pre-connectorized Fiber Optic Cable Distribution Box GFS-8BY&-1

9. Package

Article	Matériel	Taille (mm)	Quantité	Poids brut (kg)
Emballage de produit indépendant	Carton	195x195x95	1	0.7
Carton d'emballage extérieur	Carton	810x410x510	40	28.1
Remarque: sans plateau de stockage de câbles de dépôt
