Boîte de distribution de câbles à fibre optique pré-connectalisée GFS-12BY & -1 & -2

1. Général

1.1 Description

Boîte de distribution optique pré-connectrice en tant qu'équipement de nœud de distribution de réseau FTTX le plus avancé, assurez-vous une connexion rapide et fiable, une bonne protection et une gestion pour le FTTX réseau.

1.2 Les normes sont conformes

La production offerte est conçue, fabriquée et testée en fonction des normes comme suit:

1.3 Environnement des applications

2. Caractéristiques

1. La coque inférieure et le couvercle supérieur sont soudés par le soudage à la plaque chauffante, qui n'est pas détachable.

2. Matériel: pp.

3. Épreuve d'humidité, étanche, résistante à la poussière, anti-âge.

4. Niveau de protection jusqu'à IP68.

5. L'intérieur est équipé d'un séparateur 1x4 PLC + séparateur PLC 1x8 ou d'un séparateur PLC 1x8.

6. Méthode d'installation: monté sur le pôle, monté en aérien, monté mural.

7. La position de l'adaptateur peut être personnalisée en fonction des exigences du client.

3. Spécifications

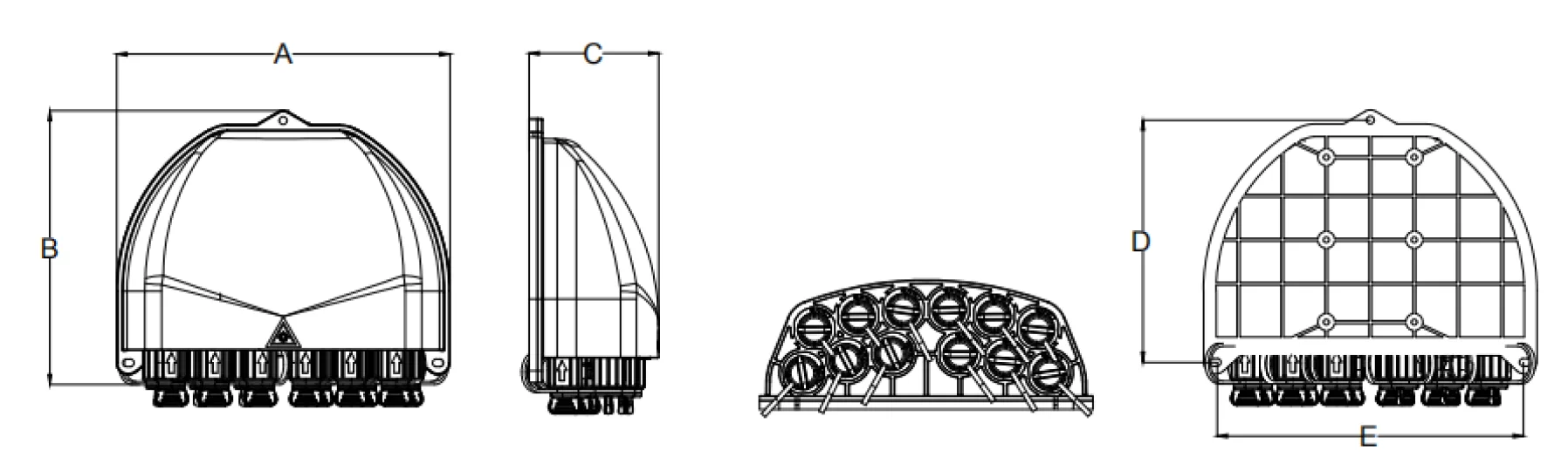

3.1 Spécifications mécaniques

4. Photo du produit

4.1 Câbles du produit Ways:

PLC en haut, FBT en bas

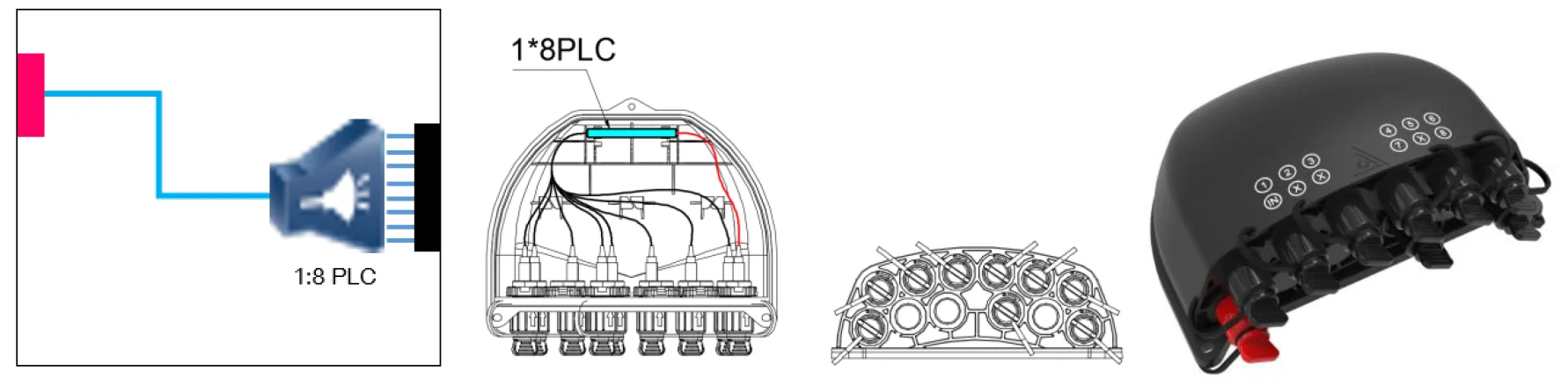

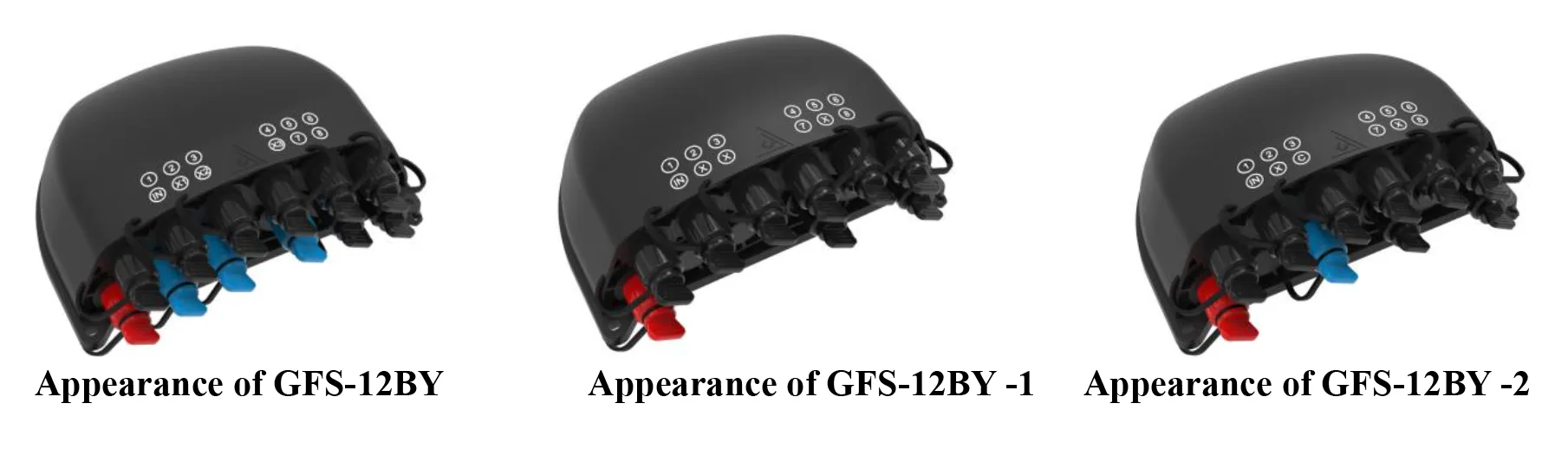

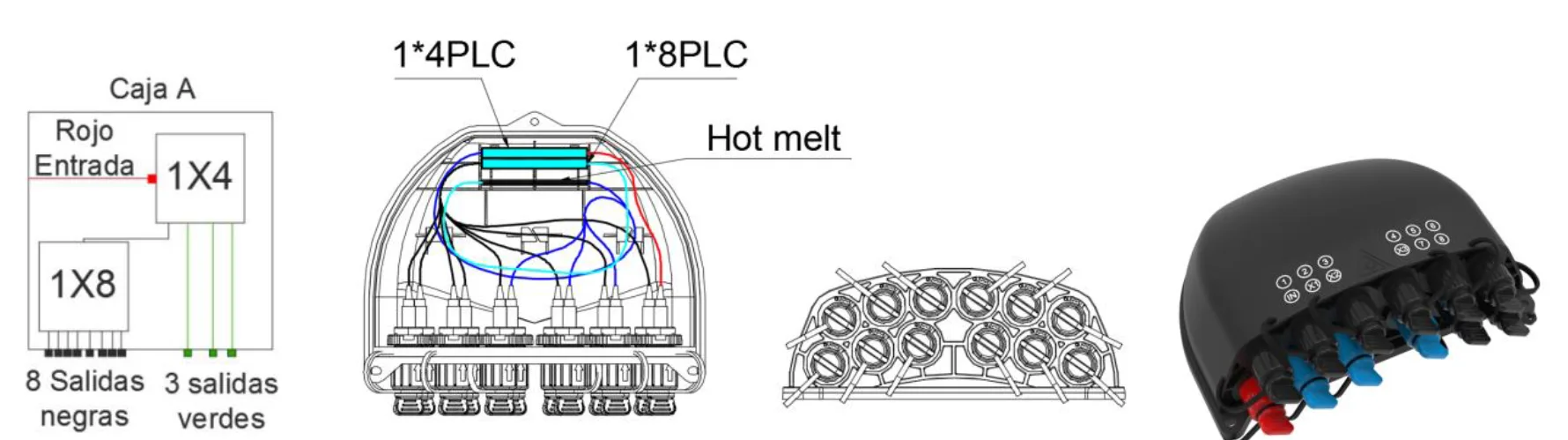

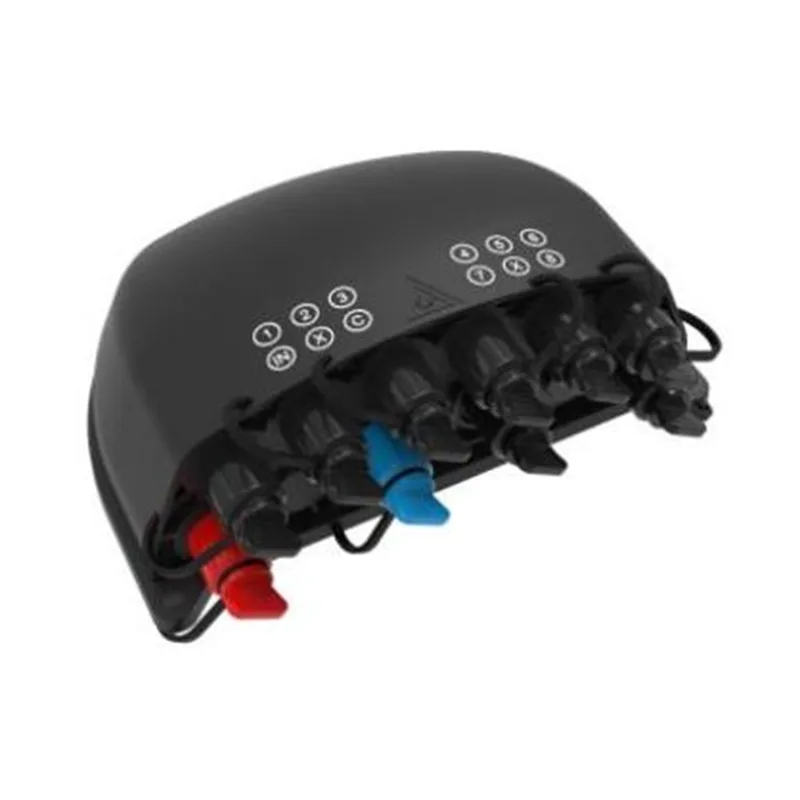

GFS-12BY (1 * 4 PLC + 1 * 8 PLC Splitter Cable Ways)

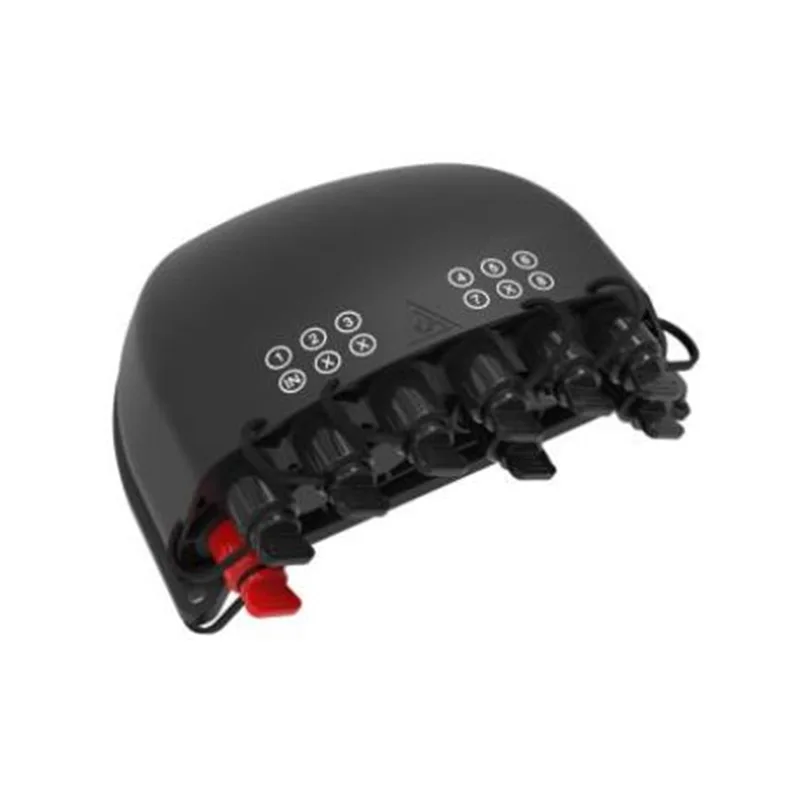

GFS-12BY-1 (1 * 8 PLC Splitter Cable Ways)

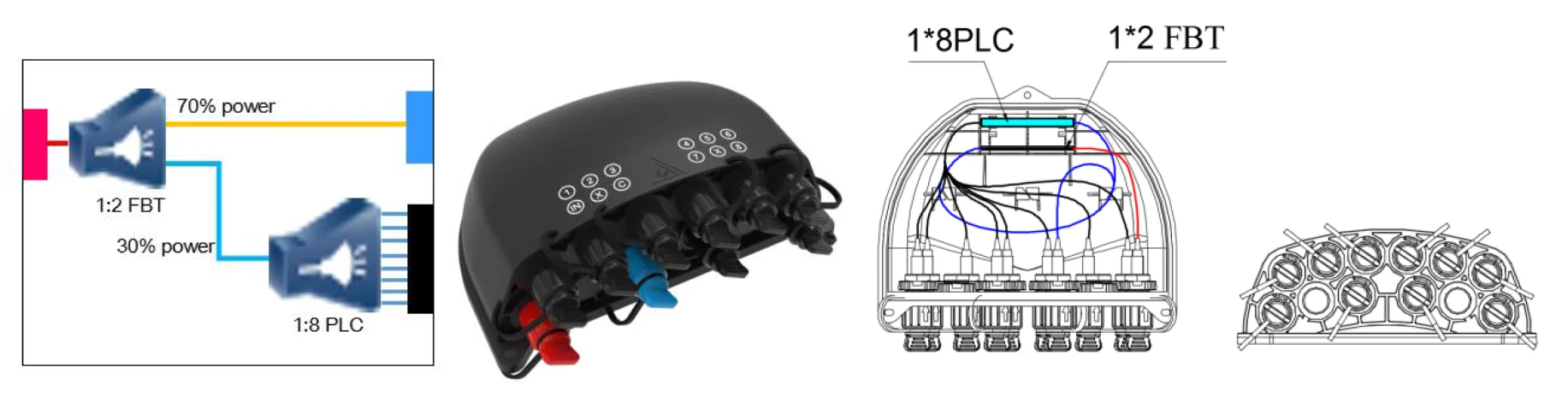

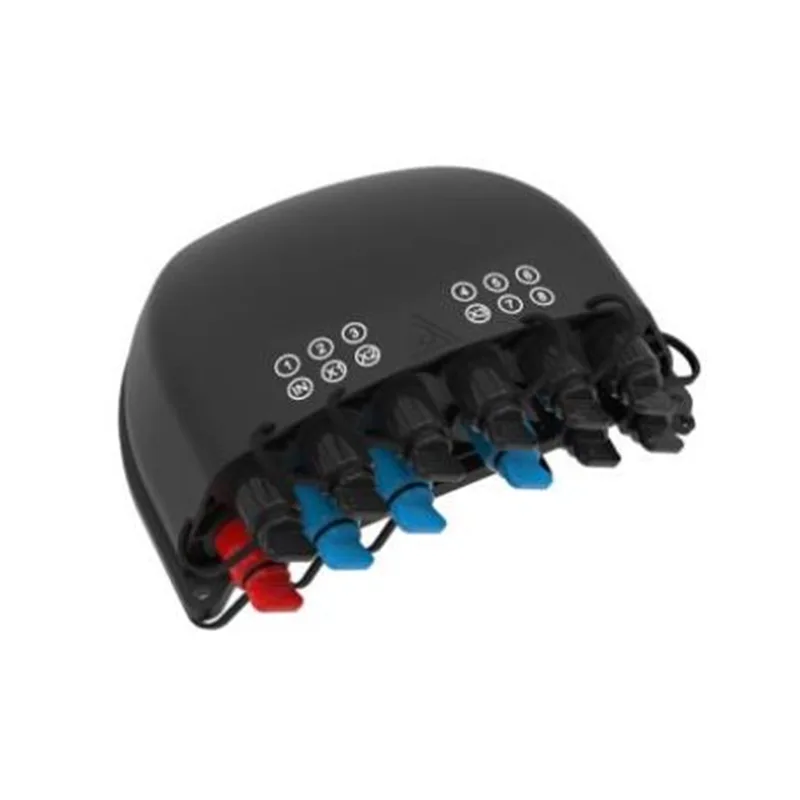

GFS-12BY-2 (1 * 2FBT + 1 * 8 PLC Splitter Cable Ways)

4.2 Configuration

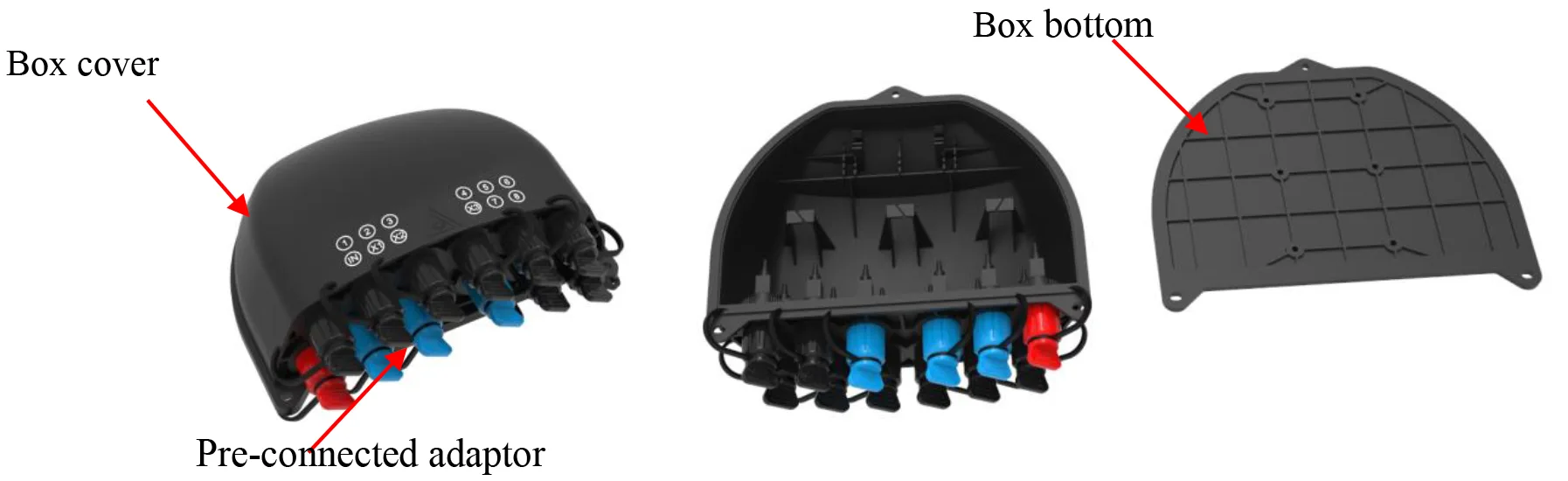

4.2.1 pièces principales

4.2.2 Accessoires

Non.	Nom de pièce	Image de référence	Unité	Quantité	Remarque
1	Les utilisateurs	/	PCS	1	DANS
2	Rapport de test des séparateurs	/	PCS	1	DANS
3	Kit mural		ensemble	1	Facultatif en tant que client demande
4	Kit monté sur la perche		ensemble	1	Facultatif en tant que client demande
5	Kit monté aérien		ensemble	1	Facultatif en tant que client demande

5. Caractéristiques environnementales

Ce produit est conforme à la directive de la protection de l'environnement ROHS et à la teneur en plomb, cadmium, mercure, chrome hexavalent, biphényle polybromé (PBB) (PBB) et éther diphényle polybromé (PBDE) ne dépasse pas la limite.

6. Installation

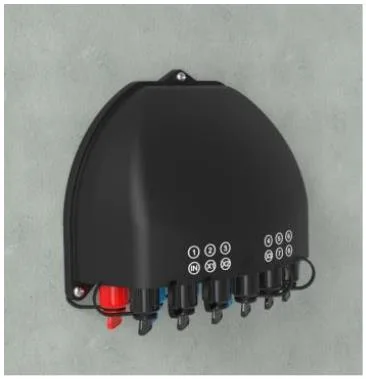

6.1. Installation murale

Percez 3 trous dans le mur en fonction de la dimension, placez le bouchon d'extension φ7,5 * 40, placez la boîte pour correspondre aux trous et utilisez des vis pour s'attacher.

Installation murale

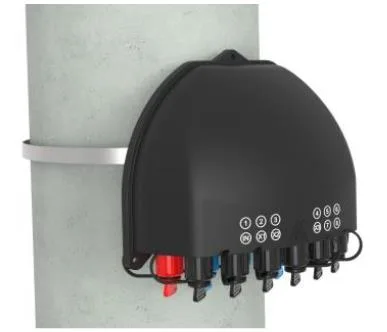

6.2. Installation montée sur la perche

Passez l'anneau de cerceau à travers la fente de la plaque arrière et fixez-la sur le poteau de télécommunication

Installation montée sur le poteau

6.3 Installation murale (avec plateau de stockage de câble de dépôt)

Attachez les deux installés sur le châssis de la tête suspendue sur le fil, puis boulonnés, empêchez le boîtier de tomber.

Installation murale (avec un plateau de stockage de câble de dépôt

7. Fonctionnement du connecteur

7.1 Adaptateur pré-connecté - A （E）

⚫ Faites pivoter la partie flèche du connecteur de fibre dans le sens antihoraire et retirez le bouchon de poussière.

⚫ La partie flèche du connecteur de fibre est au-dessus, insérez le connecteur de fibre dans la prise puis tournez la flèche partie dans le sens horaire.

7.2 Adaptateur pré-connecté - B （XL）

⚫ Insérez le bouchon de connecteur de fibre optique SC à travers les pièces lâches à tour de rôle, puis branchez-la sur l'adaptateur;

⚫ Installez la gaine de l'adaptateur pré-connecté XL sur l'adaptateur avec clé en plastique;

⚫ Insérez le bouchon du ressort à pression dans la gaine;

⚫ Le collier de câble doit être installé et la ligne doit être proche du bouchon;

⚫ Vissez le capuchon de siège de pince à câble en cuir sur la gaine dans le sens des aiguilles d'une montre

7.3 Adaptateur pré-connecté - C

⚫ Poussez l'anneau coulissant sur la fibre optique Fibre Préformée dans le sens de la flèche pour retirer le capuchon de poussière; Appuyez sur le bouton pour éliminer le capuchon de poussière sur l'adaptateur dans le sens de la flèche.

⚫ Alignez le corps du bouchon préformé avec la boucle de l'adaptateur jusqu'à ce qu'elle soit fixée. Connectez les deux couvercles de poussière de la même manière.

⚫ Le bouchon préfabriqué installé pousse l'anneau coulissant pour libérer la boucle, puis tire le corps principal vers l'arrière pour le séparer.

7.4 Adaptateur pré-connecté - D

⚫ Tournez le bouchon pré-connecté anti-montre et ouvrez le bouchon et le couvercle de poussière pré-connectés dans le sens de la flèche.

⚫ Connectez la fiche pré-connectée D et l'adaptateur pré-connecté D dans le sens de la flèche et faites pivoter la fiche dans le sens des aiguilles d'une montre pour la fixer.

7.5 Adaptateur pré-connecté - E (A)

⚫ Tournez le bouchon pré-connecté anti-montre et ouvrez le bouchon et le couvercle de poussière pré-connectés dans la direction de la flèche

⚫ Connectez la fiche pré connectée E et l'adaptateur pré-connecté E dans le sens de la flèche et faites pivoter le bouchon dans le sens des aiguilles d'une montre pour le réparer.

7.6 Adaptateur pré-connecté -F

⚫ Insérez le bouchon de connecteur de fibre optique SC à travers les pièces lâches à tour de rôle, puis branchez-la sur l'adaptateur;

⚫ Installez la gaine de l'adaptateur pré-connecté XL sur l'adaptateur avec clé en plastique;

⚫ Insérez le bouchon du ressort à pression dans la gaine;

⚫ Le collier de câble doit être installé et la ligne doit être proche du bouchon;

⚫ Visser le capuchon de siège de serrage de câble en cuir sur la gaine dans le sens des aiguilles d'une montre.
