Boîte de distribution de câbles à fibre optique pré-connectalisée GFS-004-008C

1. Général

1.1 Description

Boîte de distribution optique pré-connectrice en tant que l'équipement de nœud de distribution de réseau FTTX le plus avancé, fournit une connexion rapide et fiable, une bonne protection et une gestion pour le réseau FTTX.

GFS-004-008C

1.2 Les normes sont conformes

La production offerte est conçue, fabriquée et testée en fonction des normes comme suit:

1.3 Environnement des applications

2. Caractéristiques

1. La coque inférieure et le couvercle supérieur sont soudés par le soudage à la plaque chauffante, qui n'est pas détachable.

2. Matériel: pp + gf.

3. Épreuve d'humidité, étanche, résistante à la poussière, anti-âge.

4. Niveau de protection jusqu'à IP68.

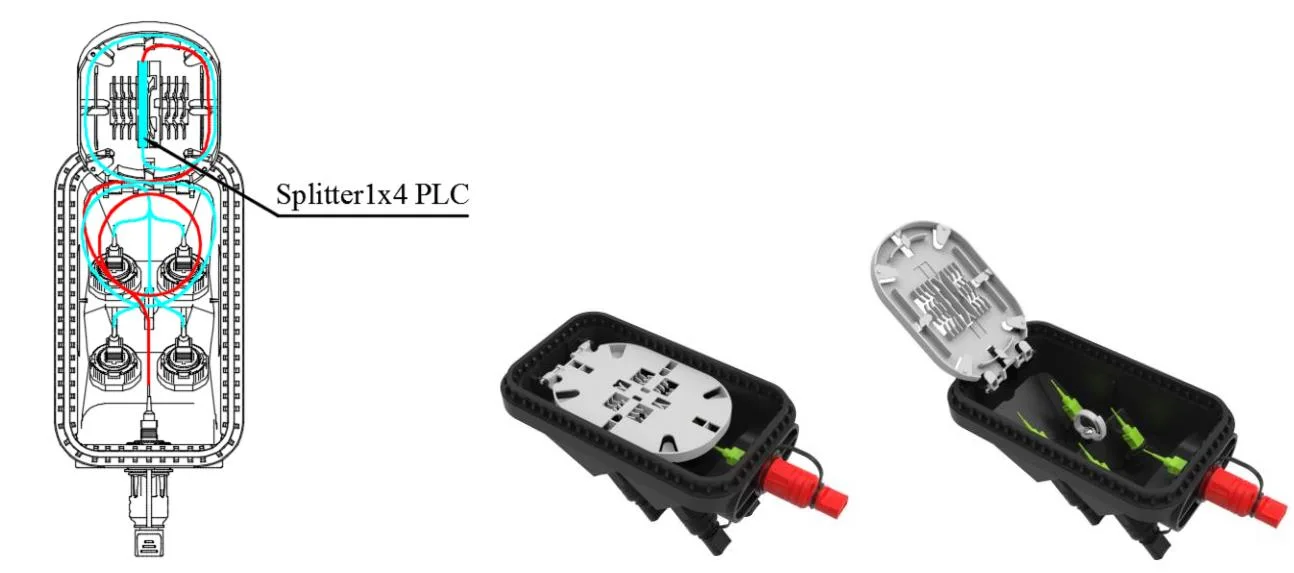

5. L'intérieur est équipé d'un séparateur de PLC 1x4.

6. Méthode d'installation: monté sur le pôle, monté en aérien, monté mural.

3. Spécifications

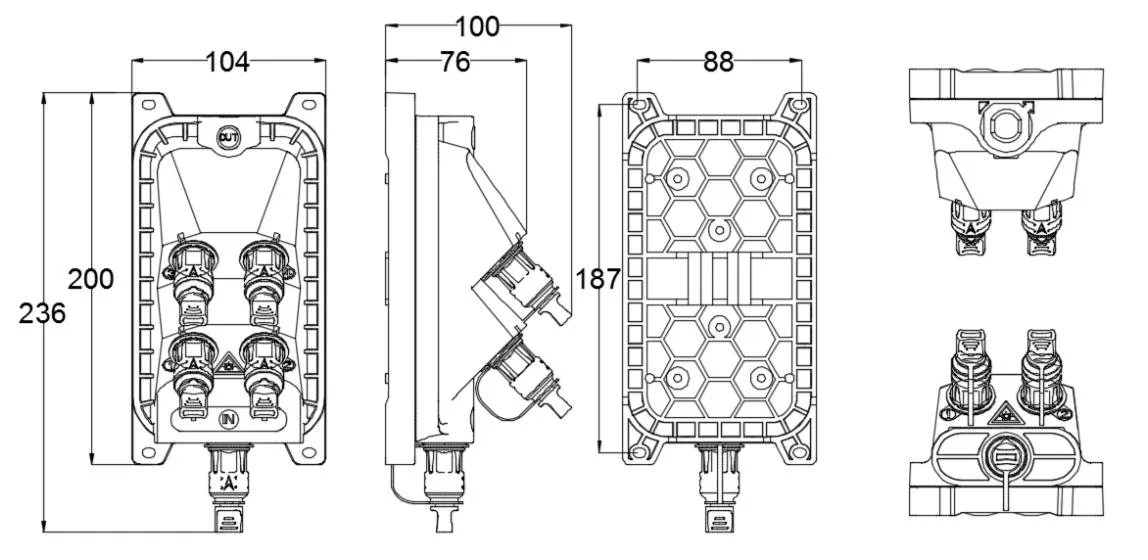

3.1 Spécifications mécaniques

4. Configuration

Paramètres optiques principaux

Les paramètres optiques illustrés dans le tableau ci-dessus sont des valeurs par défaut et peuvent être personnalisées en fonction de exigences.

5. Photo du produit

5.1 Câbles du produit Ways:

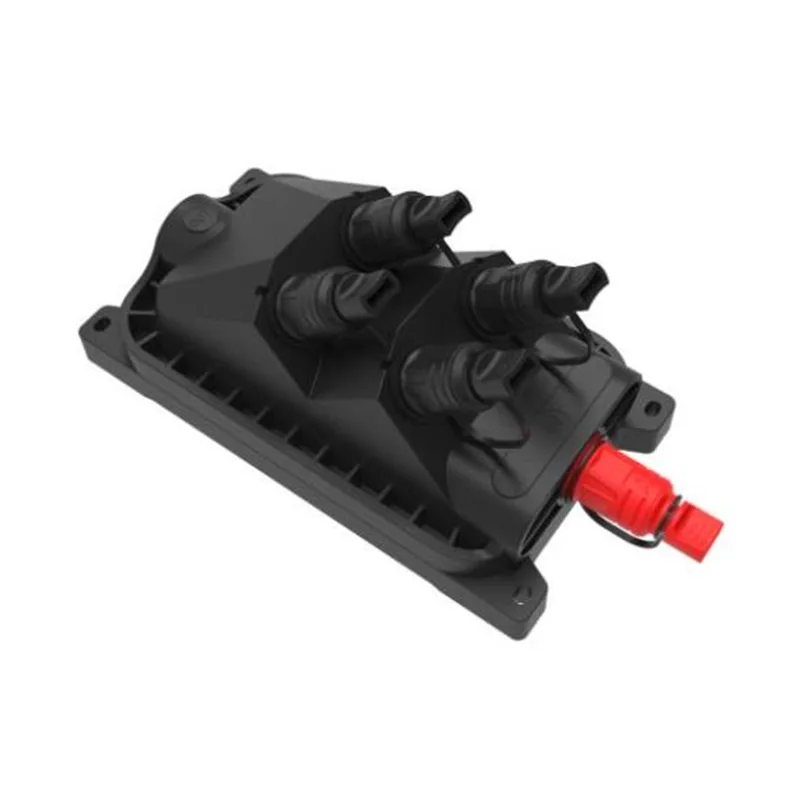

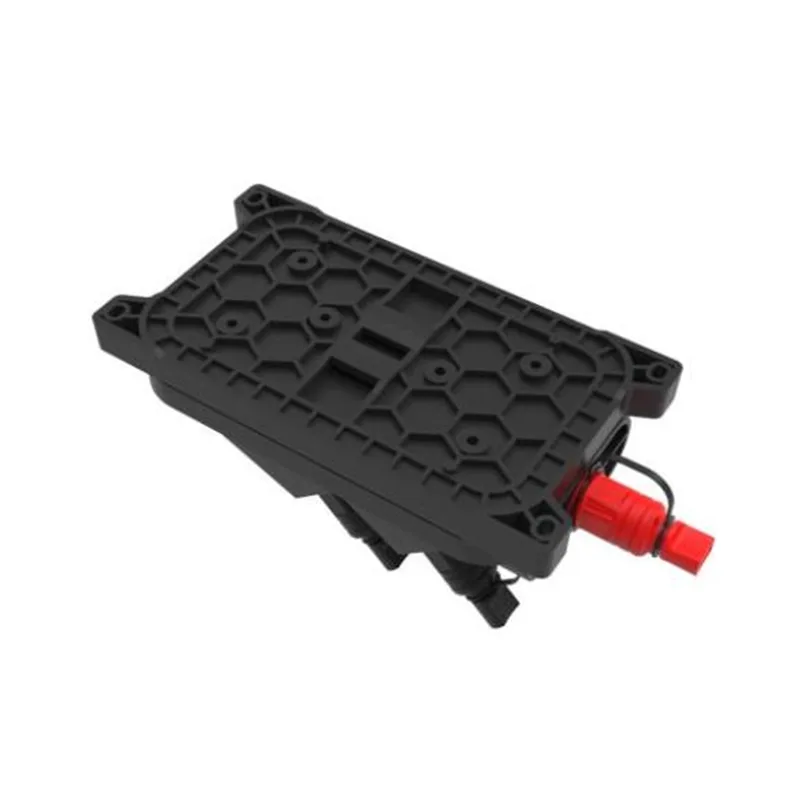

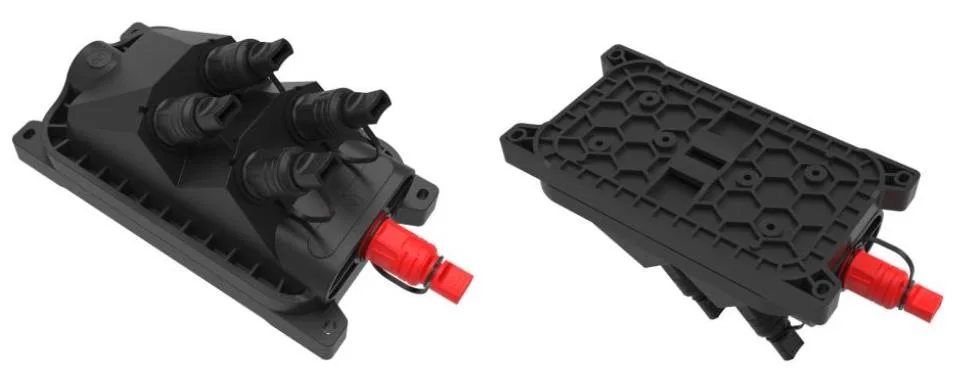

Image du produit GFS-004-008C

6. Caractéristiques environnementales

Ce produit est conforme à la directive de la protection de l'environnement ROHS et à la teneur en plomb, cadmium, mercure, chrome hexavalent, biphényle polybromé (PBB) (PBB) et éther diphényle polybromé (PBDE) ne dépasse pas la limite.

7. Installation

7.1. Installation murale

Percez 4 trous dans le mur en fonction de la taille du tableau 1, placez le boulon d'extension φ8 * 40, placez la boîte pour correspondre aux trous et utilisez le boulon pour s'attacher.

Installation murale

7.2. Installation montée sur la perche

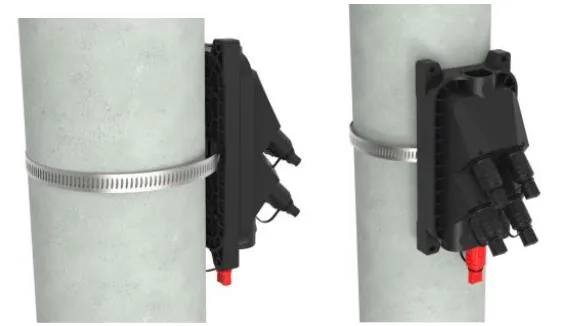

Correction de 1 ensemble de l'anneau de poteau sur le poteau de télécommunications

Installation montée sur le poteau

7.3. La structure aérienne

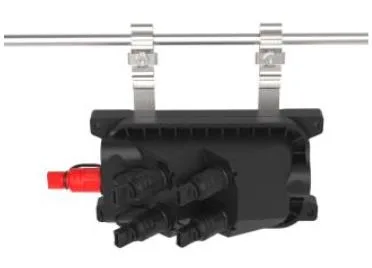

Attachez les deux installés sur le châssis de la tête suspendue sur le fil, puis boulonnés, empêchez le boîtier de tomber.

La structure aérienne

8. Fonctionnement du connecteur

8.1 Adaptateur pré-connecté - A （E）

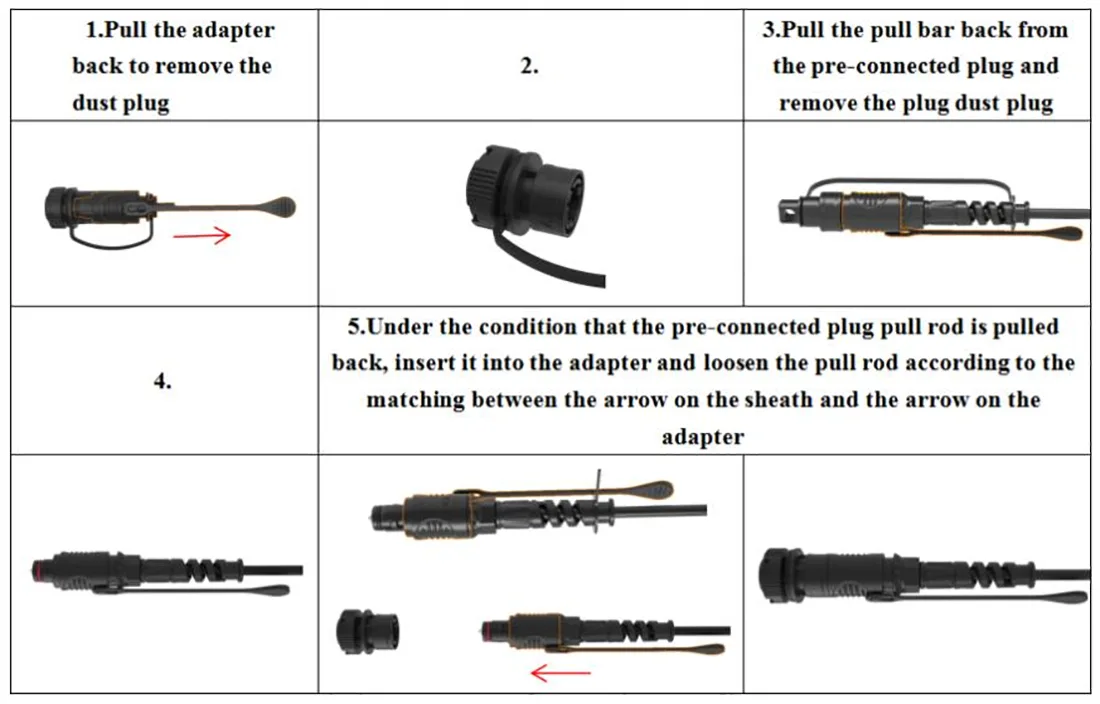

⚫ Faites pivoter la partie flèche du connecteur de fibre dans le sens antihoraire et retirez le bouchon de poussière.

⚫ La partie flèche du connecteur de fibre est au-dessus, insérez le connecteur de fibre dans la prise puis tournez la flèche partie dans le sens horaire.

8.2 Adaptateur pré-connecté - B （XL）

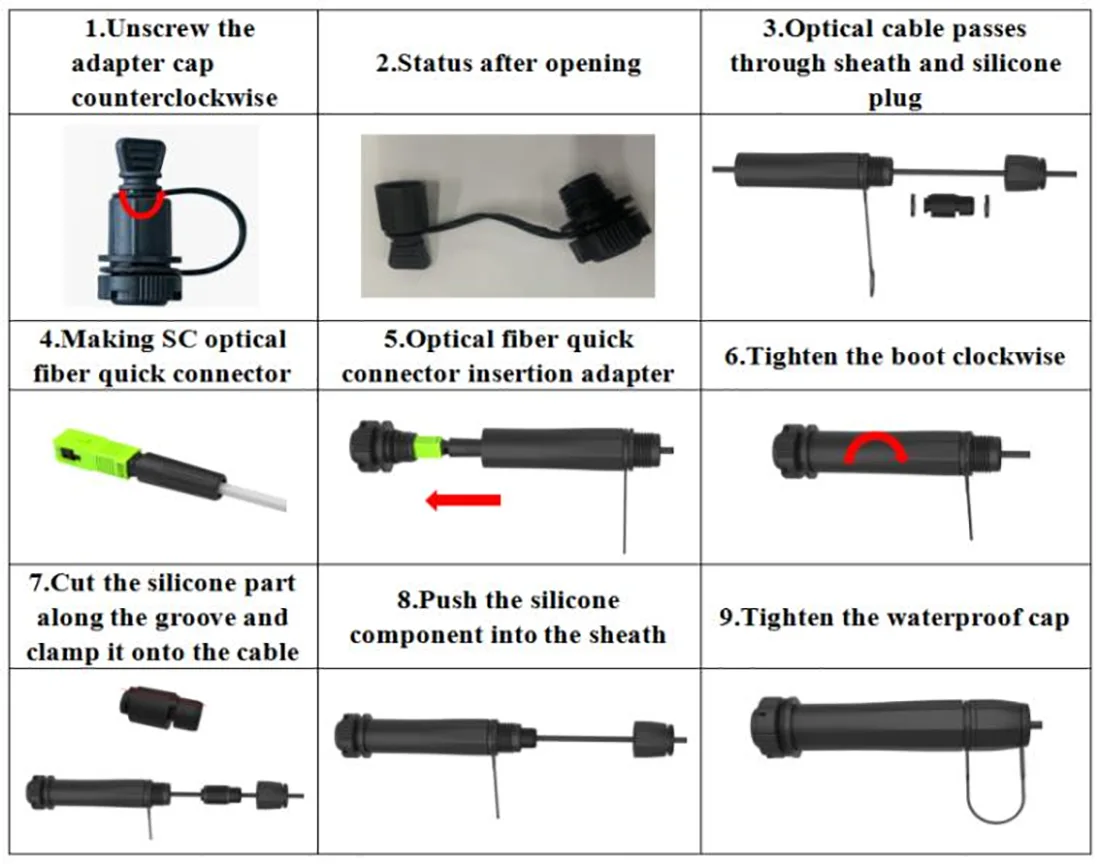

⚫ Insérez le bouchon de connecteur de fibre optique SC à travers les pièces lâches à tour de rôle, puis branchez-la sur l'adaptateur;

⚫ Installez la gaine de l'adaptateur pré-connecté XL sur l'adaptateur avec clé en plastique;

⚫ Insérez le bouchon du ressort à pression dans la gaine;

⚫ Le collier de câble doit être installé et la ligne doit être proche du bouchon;

⚫ Vissez le capuchon de siège de pince à câble en cuir sur la gaine dans le sens des aiguilles d'une montre

8.3 Adaptateur pré-connecté - C

⚫ Poussez l'anneau coulissant sur la fibre optique Fibre Préformée dans le sens de la flèche pour retirer le capuchon de poussière; Appuyez sur le bouton pour éliminer le capuchon de poussière sur l'adaptateur dans le sens de la flèche.

⚫ Alignez le corps du bouchon préformé avec la boucle de l'adaptateur jusqu'à ce qu'elle soit fixée. Connectez les deux couvercles de poussière de la même manière.

⚫ Le bouchon préfabriqué installé pousse l'anneau coulissant pour libérer la boucle, puis tire le corps principal vers l'arrière pour le séparer.

8.4 Adaptateur pré-connecté - D

⚫ Tournez le bouchon pré-connecté anti-montre et ouvrez le bouchon et le couvercle de poussière pré-connectés dans le sens de la flèche.

⚫ Connectez la fiche pré-connectée D et l'adaptateur pré-connecté D dans le sens de la flèche et faites pivoter la fiche dans le sens des aiguilles d'une montre pour la fixer.

8.5 Adaptateur pré-connecté - E (A)

⚫ Tournez le bouchon pré-connecté anti-montre et ouvrez le bouchon et le couvercle de poussière pré-connectés dans la direction de la flèche

⚫ Connectez la fiche pré connectée E et l'adaptateur pré-connecté E dans le sens de la flèche et faites pivoter le bouchon dans le sens des aiguilles d'une montre pour le réparer.

8.6 Adaptateur pré-connecté -F

⚫ Insérez le bouchon de connecteur de fibre optique SC à travers les pièces lâches à tour de rôle, puis branchez-la sur l'adaptateur;

⚫ Installez la gaine de l'adaptateur pré-connecté XL sur l'adaptateur avec clé en plastique;

⚫ Insérez le bouchon du ressort à pression dans la gaine;

⚫ Le collier de câble doit être installé et la ligne doit être proche du bouchon;

⚫ Visser le capuchon de siège de serrage de câble en cuir sur la gaine dans le sens des aiguilles d'une montre.

8.7 Adaptateur pré-connecté - G

8.8 Adaptateur pré-connecté - H-1

8.9 Adaptateur pré-connecté - J-1
