Boîte de distribution de câbles à fibre optique pré-connectalisée GFS-004-002C

1. Général1.1 Description Boîte de distribution optique pré-connectrice en tant que l'équipement de nœud de distribution de réseau FTTX le plus avancé, fournit une connexion rapide et fiable, une bonne protection et une gestion pour le réseau FTTX.Type de ......

envoyer une demande

Description du produit

1. Général

1.1 Description

Boîte de distribution optique pré-connectrice en tant que l'équipement de nœud de distribution de réseau FTTX le plus avancé, fournit une connexion rapide et fiable, une bonne protection et une gestion pour le réseau FTTX.

Type de production	Classification
GFS-004-002C	Boîte de distribution de câbles à fibre optique pré-connectrice

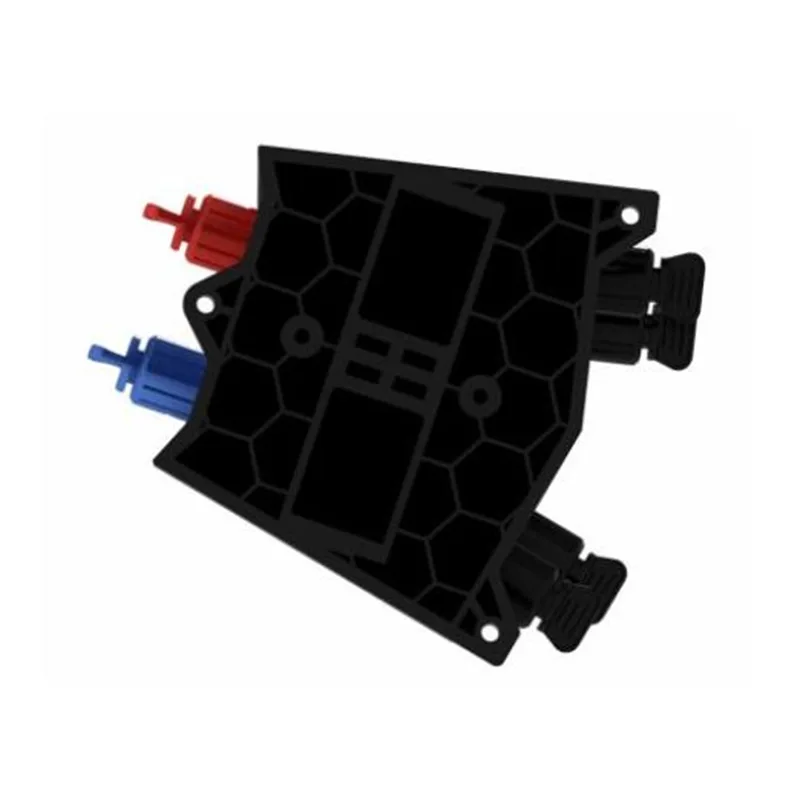

Pre-connectorized Fiber Optic Cable Distribution Box GFS-004-002C

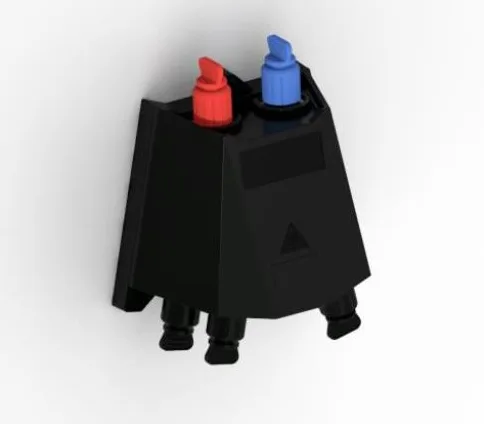

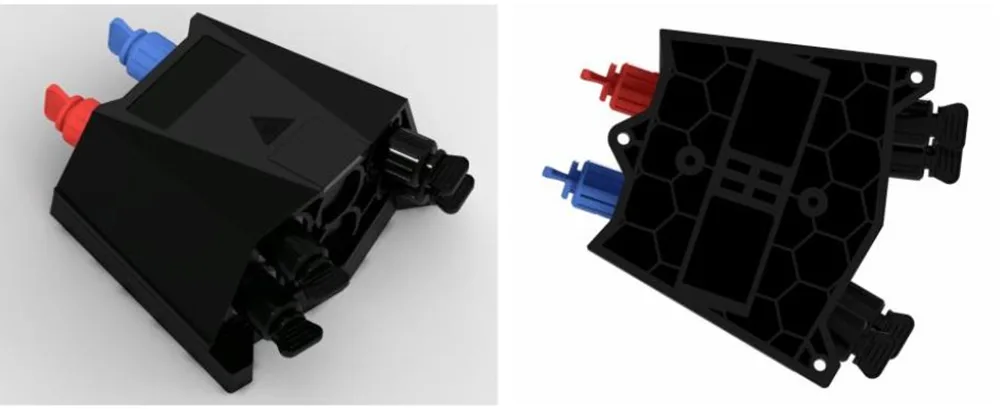

Apparence de GFS-004-002C

1.2 Les normes sont conformes

La production offerte est conçue, fabriquée et testée en fonction des normes comme suit:

That-T G.652	Caractéristiques d'une fibre optique monomode
IEC 60794-1-1	Câbles de fibres optiques-Parties 1-1: spécification générique générale
IEC 60794-1-2	Câbles de fibres optiques-Parts 1-2: Procédure de test de câble optique générique Basic Basic

1.3 Environnement des applications

Article	Valeur
Température de fonctionnement	-40 ºC ～ + 65 ºC
Température d'installation	-5 ºC ～ + 40 ºC
Température de stockage	-40ºC ～ + 65 ºC
Pression atmosphérique	70 ～ 106kpa
Humidité relative	≤93 ％ (+ 40 ℃)

2. Caractéristiques

1. La coque inférieure et le couvercle supérieur sont soudés par le soudage à la plaque chauffante, qui n'est pas détachable.

2. Matériel: pp + gf.

3. Épreuve d'humidité, étanche, résistante à la poussière, anti-âge.

4. Niveau de protection jusqu'à IP68.

5. L'intérieur est équipé d'un séparateur FBT 1x2 + séparateur PLC 1x4 ou d'un séparateur PLC 1x4.

6. Méthode d'installation: monté sur le pôle, monté en aérien, monté mural.

3. Spécifications

3.1 Spécifications mécaniques

Article	Caractéristiques	Remarque
Matériel du logement	Pp + gf
Matériau d'accessoires métalliques	Acier inoxydable de haute qualité

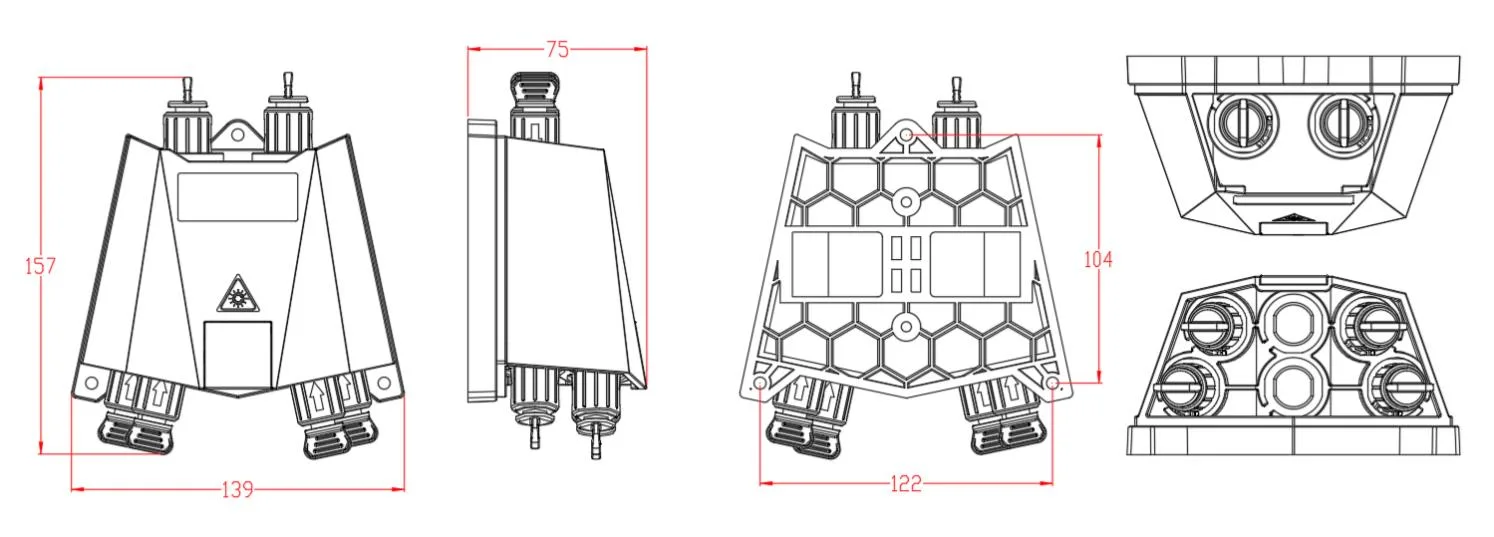

Dimension externe (mm)	157 * 139 * 75 mm
Couleur	Noir
Position du trou d'installation (mm)	122 * 104
Nombre d'adaptateurs pré-connectés	10
Éclater	Splitter FBT 1x2 + séparateur de PLC 1x4
Grade IP	IP68
Inflammabilité	UL94-HB	Défaut
Test de pulvérisation saline neutre (NSS)	48h	Défaut

Pre-connectorized Fiber Optic Cable Distribution Box GFS-004-002C

4. Configuration

Paramètres optiques principaux

Éclater	Le (db)		RL (DB)	Le (db)	Méthode d'essai
Éclater	Éclater			Boîte de distribution	Méthode d'essai
1 * 2 FBT (90/10) + 1 * 4 PLC Splitter, avec connecteur SCAPC	1 * 2 FBT (90%)	≤1	≥55	≤1,2	IL: IEC61300-3-4 Méthode B RL: IEC61300-3-6 Méthode 1
	1 * 2 FBT (10%) + 1 * 4 plc	≤ 18,60	≥55	≤ 18,80
1 * 2 FBT (80/20) + 1 * 4 PLC Splitter, avec connecteur SCAPC	1 * 2 FBT (80%)	≤1. 40	≥55	≤1,6
	1 * 2 FBT (20%) + 1 * 4 plc	≤15,5	≥55	≤15,7
1 * 2 FBT (70/30) + 1 * 4 PLC Splitter, avec connecteur SCAPC	1 * 2 FBT (70%)	≤2.1	≥55	≤2,5
	1 * 2 FBT (30%) + 1 * 4 plc	≤13.4	≥55	≤13.6
1 * 2 FBT (60/40) + 1 * 4 PLC Splitter, avec connecteur SCAPC	1 * 2 FBT (60%)	≤2.8	≥55	≤3
	1 * 2 FBT (40%) + 1 * 4 plc	≤12.3	≥55	≤12,5
1 * 2 FBT (50/50) + 1 * 4 PLC Splitter, avec connecteur SCAPC	1 * 2 FBT (50%)	≤3.7	≥55	≤3.9
	1 * 2 FBT (50%) + 1 * 4 plc	≤11.2	≥55	≤11,4
1 * 4 PLC Splitter, avec connecteur SCAPC	1 * 4 plc	≤7,1	≥55 dB	≤7,3

Les paramètres optiques illustrés dans le tableau ci-dessus sont des valeurs par défaut et peuvent être personnalisées en fonction des exigences.

5. Photo du produit

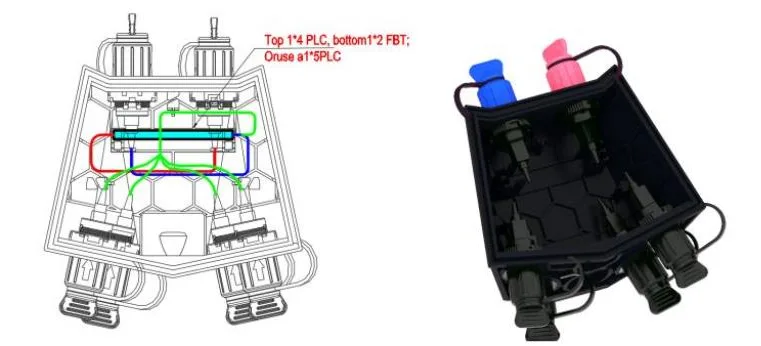

5.1 Câbles du produit Ways:

Pre-connectorized Fiber Optic Cable Distribution Box GFS-004-002C

1 * 2 FBT + 1 * 4 PLC Câble séparateur

5.2 accessoires

Non.	Nom de pièce	Image de référence	Unité	Quantité	Remarque
1	Les utilisateurs	/	PCS	1	DANS
2	Rapport de test des séparateurs	/	PCS	1	DANS

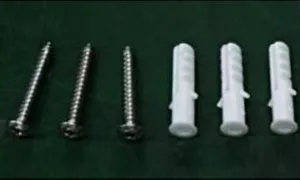

3	Kit mural		ensemble	1	Facultatif comme demande du client

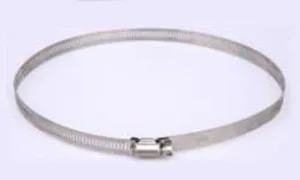

4	Kit monté sur la perche		ensemble	1	Facultatif comme demande du client

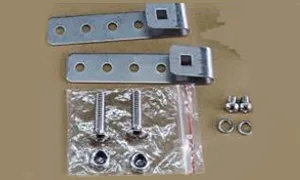

5	Monté aérien trousse		ensemble	1	Facultatif comme demande du client

6. Caractéristiques environnementales

Ce produit est conforme à la directive de la protection de l'environnement ROHS et à la teneur en plomb, cadmium, mercure, chrome hexavalent, biphényle polybromé (PBB) et éther diphényle polybromé (PBDE) ne dépasse pas la limite.

7. Installation

7.1. Installation murale

Percez 3 trous dans le mur en fonction de la dimension, placez le bouchon d'extension φ7,5 * 40, placez la boîte pour correspondre aux trous et utilisez des vis pour s'attacher.

Pre-connectorized Fiber Optic Cable Distribution Box GFS-004-002C

Installation murale

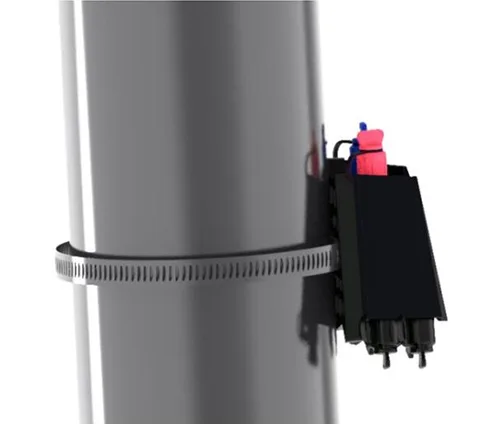

7.2. Installation montée sur la perche

Passez l'anneau de cerceau à travers la fente de la plaque arrière et fixez-le sur le poteau de télécommunication.

Pre-connectorized Fiber Optic Cable Distribution Box GFS-004-002C

Installation montée sur le poteau

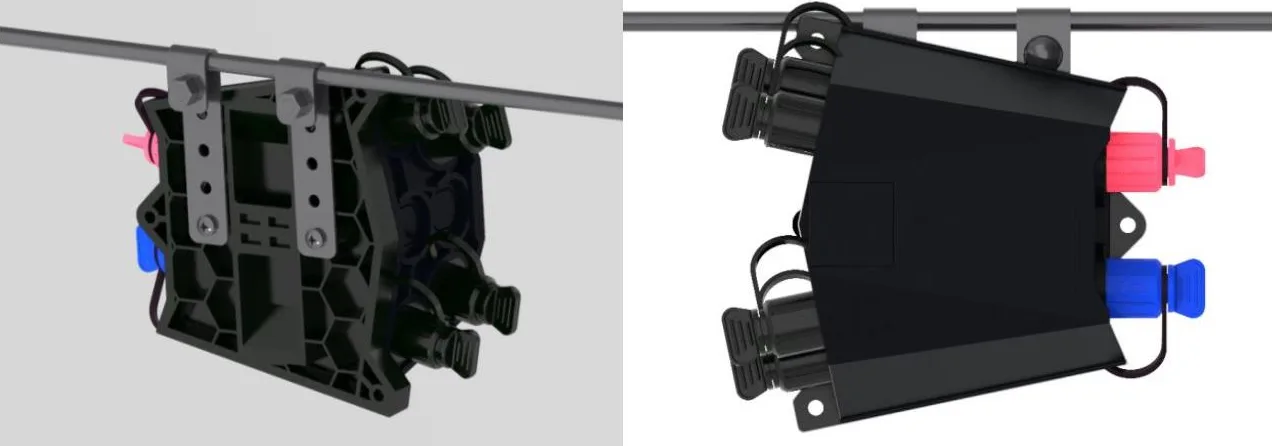

7.3. La structure aérienne

Attachez le châssis installé sur le châssis de la tête suspendue sur le fil, puis boulons, empêchez le boîtier de tomber.

Pre-connectorized Fiber Optic Cable Distribution Box GFS-004-002C

La structure aérienne

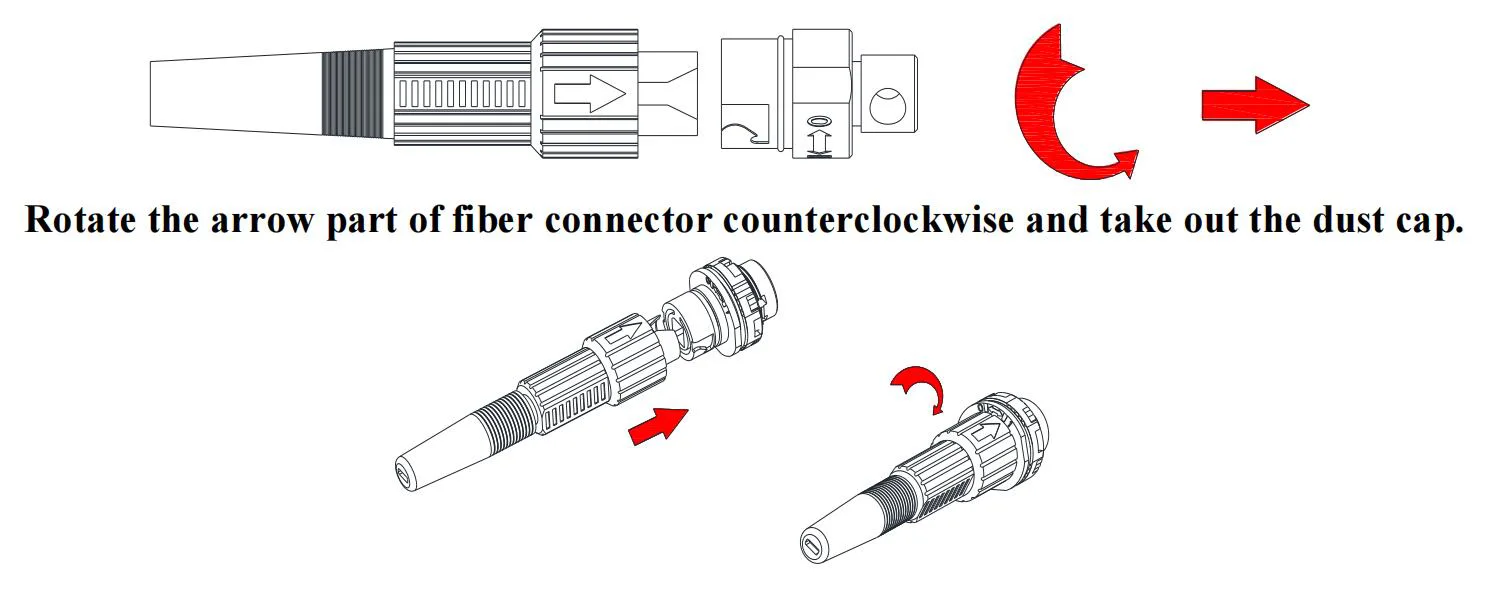

8. Fonctionnement du connecteur

8.1 Adaptateur pré-connecté - A （E）

Pre-connectorized Fiber Optic Cable Distribution Box GFS-004-002C

La partie flèche du connecteur de fibre est au-dessus, insérez le connecteur de fibre dans la douille, puis tournez la partie de la flèche dans le sens des aiguilles d'une montre.

8.2 Adaptateur pré-connecté - B （XL）

⚫ Insérez le bouchon de connecteur de fibre optique SC à travers les pièces lâches à tour de rôle, puis branchez-la sur l'adaptateur;

⚫ Installez la gaine de l'adaptateur pré-connecté XL sur l'adaptateur avec clé en plastique;

⚫ Insérez le bouchon du ressort à pression dans la gaine;

⚫ Le collier de câble doit être installé et la ligne doit être proche du bouchon;

⚫ Vissez le capuchon de siège de pince à câble en cuir sur la gaine dans le sens des aiguilles d'une montre

Pre-connectorized Fiber Optic Cable Distribution Box GFS-004-002C

8.3 Adaptateur pré-connecté - C

⚫ Poussez l'anneau coulissant sur la fibre optique Fibre Préformée dans le sens de la flèche pour retirer le capuchon de poussière; Appuyez sur le bouton pour éliminer le capuchon de poussière sur l'adaptateur dans le sens de la flèche.

Pre-connectorized Fiber Optic Cable Distribution Box GFS-004-002C

⚫ Alignez le corps du bouchon préformé avec la boucle de l'adaptateur jusqu'à ce qu'elle soit fixée. Connectez les deux couvercles de poussière de la même manière.

Pre-connectorized Fiber Optic Cable Distribution Box GFS-004-002C

⚫ Le bouchon préfabriqué installé pousse l'anneau coulissant pour libérer la boucle, puis tire le corps principal vers l'arrière pour le séparer.

Pre-connectorized Fiber Optic Cable Distribution Box GFS-004-002C

8.4 Adaptateur pré-connecté - D

⚫ Tournez le bouchon pré-connecté anti-montre et ouvrez le bouchon et le couvercle de poussière pré-connectés dans le sens de la flèche.

Pre-connectorized Fiber Optic Cable Distribution Box GFS-004-002C

⚫ Connectez la fiche pré-connectée D et l'adaptateur pré-connecté D dans le sens de la flèche et faites pivoter la fiche dans le sens des aiguilles d'une montre pour la fixer.

Pre-connectorized Fiber Optic Cable Distribution Box GFS-004-002C

8.5 Adaptateur pré-connecté - E (A)

⚫ Tournez le bouchon pré-connecté anti-montre et ouvrez le bouchon et le couvercle de poussière pré-connectés dans la direction de la flèche

Pre-connectorized Fiber Optic Cable Distribution Box GFS-004-002C

⚫ Connectez la fiche pré connectée E et l'adaptateur pré-connecté E dans le sens de la flèche et faites pivoter le bouchon dans le sens des aiguilles d'une montre pour le réparer.

Pre-connectorized Fiber Optic Cable Distribution Box GFS-004-002C

8.6 Adaptateur pré-connecté -F (SC)

⚫ Insérez le bouchon de connecteur de fibre optique SC à travers les pièces lâches à tour de rôle, puis branchez-la sur l'adaptateur;

⚫ Installez la gaine de l'adaptateur pré-connecté XL sur l'adaptateur avec clé en plastique;

⚫ Insérez le bouchon du ressort à pression dans la gaine;

⚫ Le collier de câble doit être installé et la ligne doit être proche du bouchon;

⚫ Visser le capuchon de siège de serrage de câble en cuir sur la gaine dans le sens des aiguilles d'une montre.

Pre-connectorized Fiber Optic Cable Distribution Box GFS-004-002C

8.7 Adaptateur pré-connecté - G

Pre-connectorized Fiber Optic Cable Distribution Box GFS-004-002C

9. Package

Article	Matériel	Taille (mm)	Quantité	Poids brut (kg)
Emballage de produit indépendant	Carton	170x150x85	1	0.6
Carton d'emballage extérieur	Carton	360x320x465	20	13
Remarque: sans plateau de stockage de câbles de dépôt
