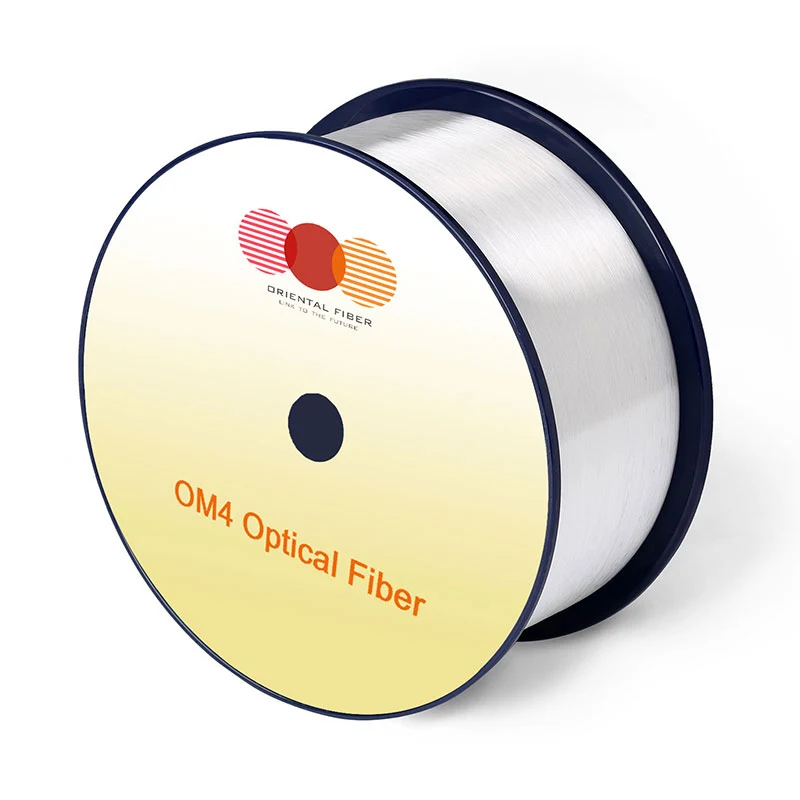

Fibre optique multimode OM4

Caractéristiques

Conditions

Spécifié Valeurs

Unités

Caractéristiques de la géométrie

Diamètre du noyau

-

50 ± 2,5

[μm]

Non-circularité de base

-

≤5.0

[%]

Diamètre de revêtement

-

125,0 ± 1,0

[μm]

Vêtue de non-circularité

-

≤0,6

[%]

Diamètre de revêtement

-

245 ± 7

[μm]

Erreur de concentricité de revêtement / revêtement

-

≤10,0

[μm]

Non-circularité du revêtement

-

≤6,0

[%]

Erreur de concentricité centrale / revêtue

-

≤1,0

[μm]

Durée de livraison

-

en haut à 17.6

[km / bobine]

Caractéristiques optiques

Atténuation

850 nm

≤2.4

[db / km]

910 nm

≤2.0

[db / km]

1300 nm

≤0,6

[db / km]

Bande passante modale trop remplie

850 nm

≥3500

[MHz · km]

1300 nm

≥500

[MHz · km]

Bande passante modale efficace

850 nm-870 nm

≥4700

[MHz · km]

910 nm

≥3100

[MHz · km]

Longueur de liaison

800 gbas-sr8

100

[M]

800 gbasesr-4.2

100

[M]

Ouverture numérique

-

0,200 ± 0,015

-

Indice de réfraction de groupe

850 nm

1.482

-

1300 nm

1.477

-

Longueur d'onde de dispersion zéro, λ0

-

1295-1340

[nm]

Pente de dispersion zéro ， S0

1295 nm≤λ0≤1310 nm

≤0,105

[ps / (nm2 · km)]

1310 nm≤λ0≤1340 nm

≤0.000375 (1590-l0)

[ps / (nm2 · km)]

Macrobending Loss1

-

-

-

2 tourne à 15 mm de rayon

850 nm

≤0,1

[db]

1300 nm

≤0,3

[db]

2 tourne à 7,5 mm de rayon

850 nm

≤0,2

[db]

1300 nm

≤0,5

[db]

Caractéristiques de rétrodiffusion

1300 nm

Étape （Moyenne de mesure bidirectionnelle）

-

≤0,10

[db]

Irrégularités sur la longueur des fibres et Discontinuité des points

-

≤0,10

[db]

Uniformité d'atténuation

-

≤0,08

[db / km]

Caractéristiques environnementales

850 nm & 1300 nm

Cycle de température

-60 ℃ à 85 ℃

≤0,10

[db / km]

Cycle de température d'humidité

-10 ℃ à 85 ℃, 4% à 98% Rh

≤0,10

[db / km]

Immersion dans l'eau

23 ℃, 30 jours

≤0,10

[db / km]

Chaleur sèche

85 ℃ ， 30 jours

≤0,10

[db / km]

Chaleur humide

85 ℃, 85% HR, 30 jours

≤0,10

[db / km]

Spécification mécanique

Test de preuve

-

≥9,0

[N]

-

≥1,0

[%]

-

≥100

[KPSI]

Force de bande de revêtement

typique force moyenne

1.5

[N]

culminer forcer

≥1,3 ， ≤8,9

[N]

Corrosion de contrainte dynamique Sensibilité paraeter （nd, typique)

-

20

-
