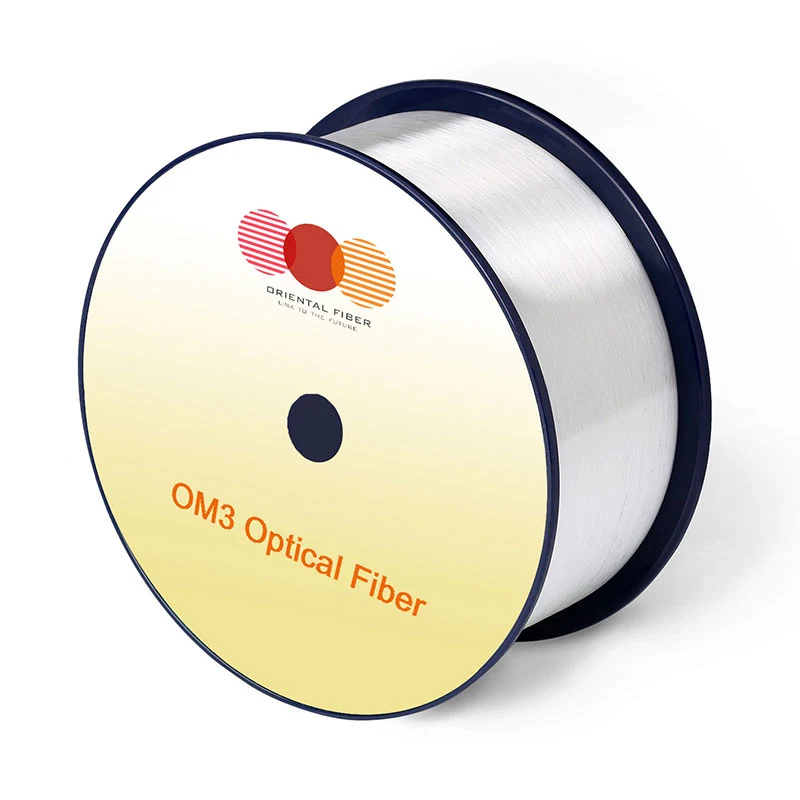

Fibre optique multimode OM2 + / OM3

Caractéristiques

Conditions

Spécifié valeurs

Unités

Géométrie Caractéristiques

Cœur Diamètre

-

50 ± 2,5

[μm]

Cœur Non-circularité

-

≤5.0

[%]

Revêtement Diamètre

-

125,0 ± 1,0

[μm]

Revêtement Non-circularité

-

≤0,6

[%]

Revêtement Diamètre

-

245 ± 7

[μm]

Revêtement / revêtement Erreur de concentration

-

≤10,0

[μm]

Revêtement Non-circularité

-

≤6,0

[%]

Noyau / revêtement Erreur de concentration

-

≤1,0

[μm]

Livraison Longueur

-

en haut à 8.8

[km / bobine]

Optique Caractéristiques

Atténuation

850 nm

≤2.4

[db / km]

1300 nm

≤0,6

[db / km]

-

-

Maxband® OM2 + / OM3 / OM4 Bend insensible

Sur-rempli Bande passante modale

850 nm

≥700 / ≥1500 / ≥3500

[MHz · km]

1300 nm

≥500 / ≥500 / ≥500

[MHz · km]

Efficace Bande passante modale

850 nm

≥950 / ≥2000 / ≥4700

[MHz · km]

Application Soutenir la distance sur

-

-

-

40 gbase-sr4 / 100 gbase-sr101

850 nm

- / 140/170

[M]

10gbase-sr

850 nm

150/300/550

[M]

1000Base-Sr

850 nm

750/1000/1100

[M]

DMD Spéci fi cation

Conforme avec et plus rigoureux que les exigences de l'IEC60793-2-10

-

Numérique Ouverture

-

0,200 ± 0,015

-

Groupe Indice de réfraction

850 nm

1.482

-

1300 nm

1.477

-

Longueur d'onde de dispersion zéro (λ0)

-

1295-1340

[nm]

Pente de dispersion zéro (S0)

1295 nm≤λ0≤1310 nm

≤0,105

[ps / (nm2 · km)]

1310 nm≤λ0≤1340 nm

≤0.000375 (1590-l0)

[ps / (nm2 · km)]

Macrobense Perte2

-

-

-

2 Tourne à @ 15 mm de rayon

850 nm

≤0,1

[db]

1300 nm

≤0,3

[db]

2 Tourne à 7,5 mm de rayon

850 nm

≤0,2

[db]

1300 nm

≤0,5

[db]

Rétrodiffusion Caractéristiques

1300 nm

Étape （Moyenne de mesure bidirectionnelle）

-

≤0,10

[db]

Irrégularités La longueur des fibres et la discontinuité ponctuelle

-

≤0,10

[db]

Atténuation Uniformité

-

≤0,08

[db / km]

Environnement Caractéristiques

850 nm & 1300 nm

Température Vélo

-60 ℃ à 85 ℃

≤0,10

[db / km]

Humidité Vélo

-10 ℃ à 85 ℃ ， 4% à 98% Rh

≤0,10

[db / km]

Eau Immersion

23 ℃, 30 jours

≤0,10

[db / km]

Sec Chaleur

85 ℃ ， 30 jours

≤0,10

[db / km]

Humide Chaleur

85 ℃, 85% RH ， 30 jours

≤0,10

[db / km]

Mécanique Spécification

Preuve Test

-

≥9,0

[N]

-

≥1,0

[%]

-

≥100

[KPSI]

Revêtement Force de strip-tease

typique force moyenne

1.5

[N]

culminer forcer

≥1,3, ≤8,9

[N]

Paramètre de sensibilité à la corrosion de contrainte dynamique （nd, typique）

-

20

-
