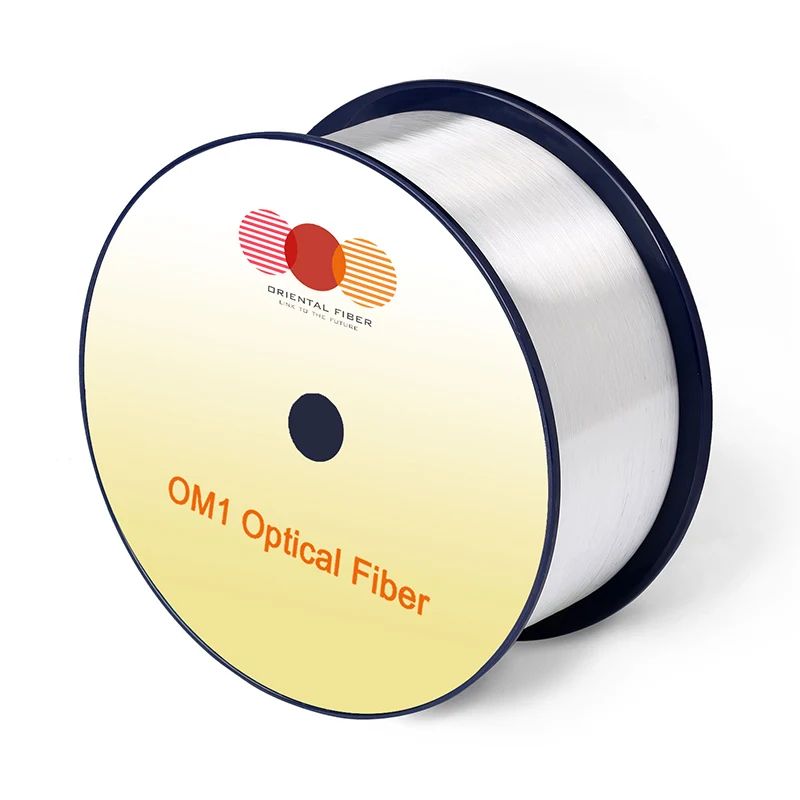

Fibre optique multimode OM1

Caractéristiques

Conditions

Valeurs spécifiées

Unités

Caractéristiques de la géométrie

Diamètre du noyau

-

62,5 ± 2,5

[μm]

Non-circularité de base

-

≤5.0

[%]

Diamètre de revêtement

-

125,0 ± 1,0

[μm]

Vêtue de non-circularité

-

≤1,0

[%]

Diamètre de revêtement

-

245 ± 7

[μm]

Erreur de concentricité de revêtement / revêtement

-

≤10,0

[μm]

Non-circularité du revêtement

-

≤6,0

[%]

Erreur de concentricité centrale / revêtue

-

≤1,5

[μm]

Durée de livraison

-

jusqu'à 17,6

[km / bobine]

Caractéristiques optiques

Atténuation

850 nm

≤2.7

[db / km]

1300 nm

≤0,6

[db / km]

Bande passante modale sur-remplie

850 nm

≥200

[MHz · km]

1300 nm

≥500

[MHz · km]

Ouverture numérique

-

0,275 ± 0,015

-

Indice de réfraction de groupe

850 nm

1.496

-

1300 nm

1.491

-

Longueur d'onde de dispersion zéro ， λ0

-

1320 ~ 1365

[nm]

Pente de dispersion zéro ， S0

1320 nm≤ λ0 ≤1348 nm

≤0,11

[ps / (nm2 · km)]

1348 nm≤ λ0 ≤1365 nm

≤0,001 （1458-L0）

[ps / (nm2 · km)]

Perte de macrobilage

-

-

-

100 tours à 37,5 mm de rayon

850 nm

≤0,50

[db]

1300 nm

≤0,50

[db]

Caractéristiques de rétrodiffusion

1300 nm

Étape （Moyenne de mesure bidirectionnelle）

-

≤0,10

[db]

Irrégularités sur la longueur des fibres et la discontinuité ponctuelle

-

≤0,10

[db]

Uniformité d'atténuation

-

≤0,10

[db / km]

Caractéristiques environnementales

850 nm et 1300 nm

Cycle de température

-60 ℃ à 85 ℃

≤0,10

[db / km]

Cycle de température d'humidité

-10 ℃ à 85 ℃ ， 4% à 98% Rh

≤0,10

[db / km]

Immersion dans l'eau

23 ℃, 30 jours

≤0,10

[db / km]

Chaleur sèche

85 ℃ ， 30 jours

≤0,10

[db / km]

Chaleur humide

85 ℃, 85% RH ， 30 jours

≤0,10

[db / km]

Spécification mécanique

Test de preuve

-

≥9,0

[N]

-

≥1,0

[%]

-

≥100

[KPSI]

Force de bande de revêtement

force moyenne typique

1.5

[N]

pic

≥1,3 ， ≤8,9

[N]

Paramètre de sensibilité à la corrosion de contrainte dynamique （nd, typique）

-

20

-
