Hybrid Optical et électrique Câble de tube en vrac bridé GDTS

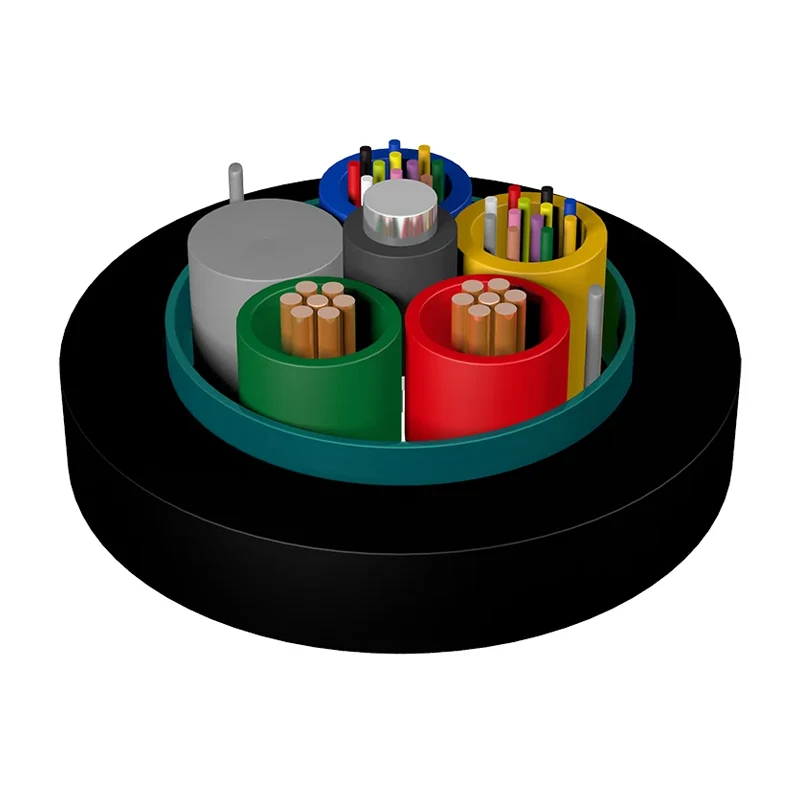

Hybrid Optical and Electrical Branded Tube Cable GDTS est gainé dans un tube lâche en plastique module élevé et rempli de charges. Le centre du câble optique est un noyau de renforcement métallique. Le tube lâche et le fil de cuivre (selon les besoins par les spécifications) sont tordues autour du noyau de renforcement central pour former un noyau de câble. Le noyau du câble est rempli de charges de câbles optiques et blindés de ruban adhésif en acier ondulé, et enfin une gaine en polyéthylène est extrudée.

envoyer une demande

Description du produit

Caractéristiques

● Bonnes performances mécaniques et de température;

● La conception hybride électrique optique résout les problèmes d'alimentation et de transmission du signal, et fournit une surveillance et une maintenance centralisées de l'alimentation électrique pour l'équipement;

● Améliore la gestion de l'alimentation électrique, réduit la coordination et l'entretien de l'alimentation électrique;

● réduit les coûts d'approvisionnement et économise les coûts de construction;

● Principalement utilisé pour la connexion entre BBU et RRU dans la station de base distribuée Systèmes d'alimentation à distance DC;

● Convient pour l'installation de pipeline et de frais généraux

Hybrid Optical and Electrical Stranded Loose Tube Cable GDTS

Caractéristique technique

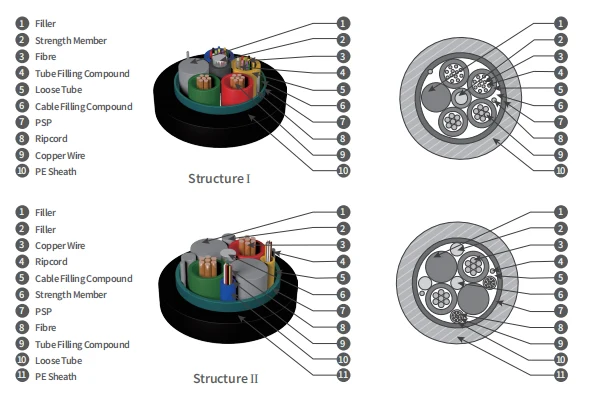

Taper	O.D. (mm)	Poids (kg / km)	Résistance à la traction À long / court terme (n)	Écraser À long / court terme (N / 100 mm)	Structure
GDTS-02-24XN + 2 × 1,5	11.6	157	600/1500	300/1000	Structure I
GDTS-02-24XN + 2 × 2,5	12.5	190	600/1500	300/1000	Structure I
GDTS-02-24XN + 2 × 4.0	14.6	241	600/1500	300/1000	Structure II
GDTS-02-24XN + 2 × 5.0	15.0	282	600/1500	300/1000	Structure II
GDTS-02-24XN + 2 × 6.0	15.7	300	600/1500	300/1000	Structure II
GDTS-02-24XN + 2 × 8,0	16.9	383	600/1500	300/1000	Structurer

Note:

1. Xn fait référence au type de fibre.

2. 2 * 1,5 / 2 * 2,5 / 2 * 4.0 / 2 * 6.0 / 2 * 8.0 indique le nombre et la taille des fils de cuivre.

3. Des câbles hybrides avec différents nombres et tailles de fils de cuivre peuvent être fournis sur demande.

4. Des câbles hybrides avec di ﬀ érentes comptage de fibres peuvent être fournis sur demande.

Performance électrique du conducteur

Coupe transversale (MM2)	Max. Résistance à DC d'un seul conducteur (20 ℃) (ω / km)	Résistance à l'isolation (20 ℃) (MΩ.km)	Résistance diélectrique KV, DC 1min Résistance diélectrique KV, DC 1min
Coupe transversale (MM2)	Max. Résistance à DC d'un seul conducteur (20 ℃) (ω / km)	Entre chaque chef d'orchestre et d'autres des membres métalliques connectés dans le câble	Entre chef d'orchestre	Entre le chef d'orchestre et armure métallique	Entre le chef d'orchestre et fil en acier
1.5	13.3	Pas moins de 5 000	5	5	3
2.5	7.98
4.0	4.95
5.0	3.88
6.0	3.30
8.0	2.47
