Dans la construction FTTH (fibre à la maison), les types de câbles optiques couramment utilisés comprennent principalement le câble de chute en forme de papillon et leurs structures dérivées.
Caractéristiques structurelles:

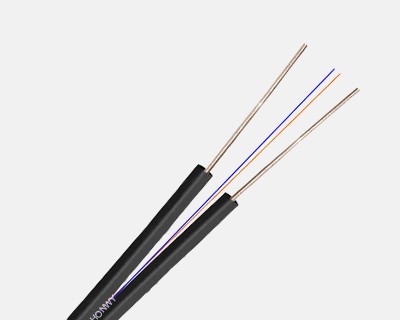

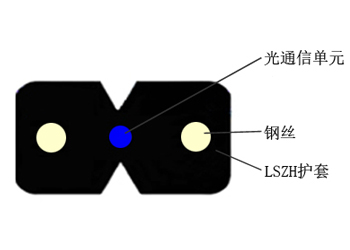

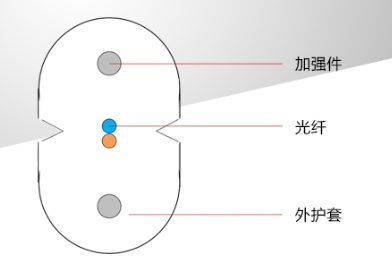

La fibre optique est placée au centre et deux fils en acier parallèle sont placés des deux côtés sous forme d'éléments d'armature. La section transversale est en forme de 8 et la fibre optique est située au centre géométrique.
Scénario d'application:
Mural: adapté au routage des murs intérieurs et extérieurs, avec une forte résistance à la flexion et un rayon de flexion aussi petit que 20 mm.
Posé de tuyaux: Convient pour la pose de pipeline à courte distance et adaptable aux espaces étroits.
Avantages:
La structure est compacte et la résistance à la traction est élevée, ce qui peut résister à la pression latérale des personnes qui y marchent et de la force de traînée pendant la construction.
Il est facile à se terminer sur le site et est compatible avec une variété de connecteurs rapides.
Caractéristiques structurelles:

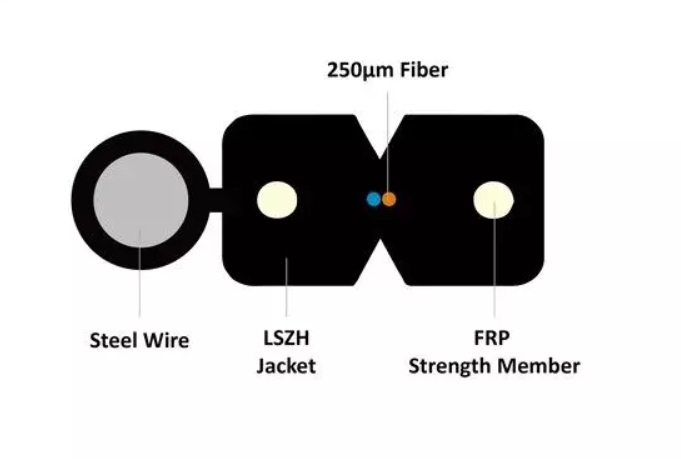

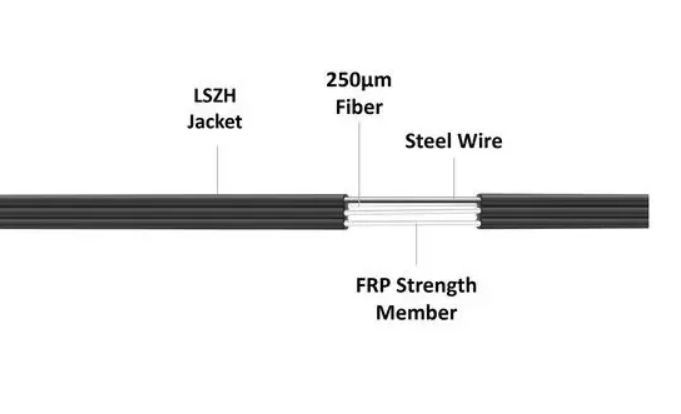

Une corde en fil d'acier ou en acier est ajoutée à l'extérieur du câble optique papillon ordinaire comme élément de renforcement pour former une structure auto-supportante.
Scénario d'application:
Avant-tête: adapté au câblage aérien des poteaux extérieurs aux zones intérieures. Il a une résistance à la traction élevée et peut résister à une portée de 50 mètres.
Environnement sans pipe: aucun fils suspendu supplémentaire n'est requis, simplifiant le processus de construction.
Avantages:
Une forte résistance à la traction réduit le risque de dommages causés par les forces externes.
Efficacité de construction élevée et réduction des coûts de main-d'œuvre.
Caractéristiques structurelles:

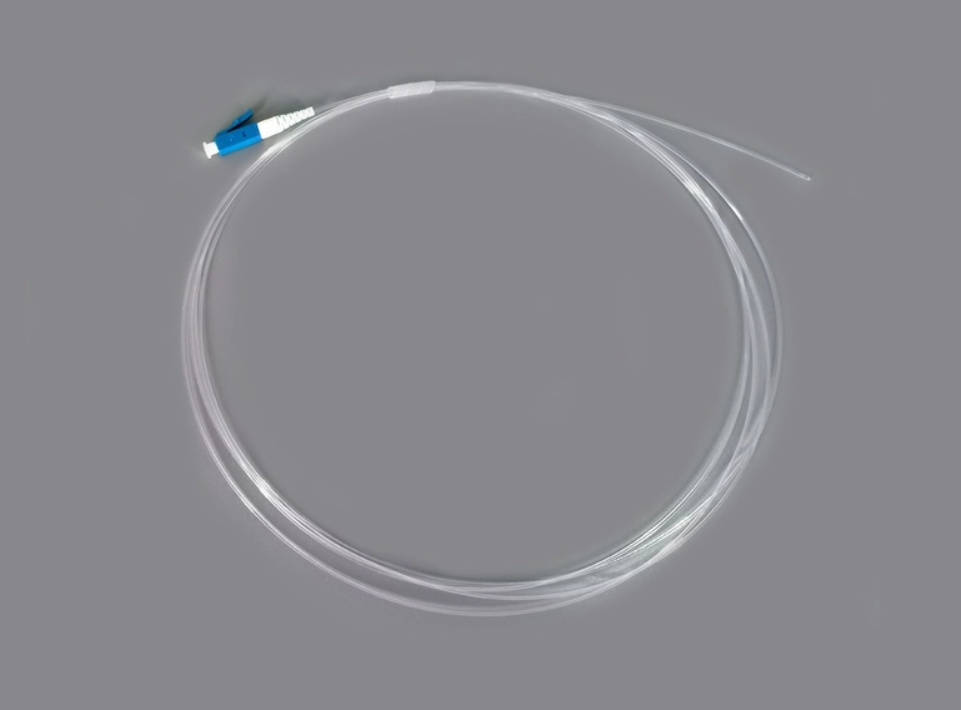

La partie médiane est une fibre optique à tampon serré à noyau unique (G.657), qui est enveloppée d'une gaine transparente de 0,9 mm, avec un diamètre extérieur mince et est complètement transparente.
Scénario d'application:
Plongez le câblage le long des plinthes de construction et autour des bandes décoratives de porte et de fenêtre, et fixez-vous avec de la colle.
Lieux avec des exigences esthétiques élevées: telles que les hôtels, les résidences haut de gamme, etc., où le câblage doit être caché.
Avantages
Visuellement caché, n'affecte pas la décoration intérieure.
La couverture transparente est résistante à l'usure et adaptable à divers environnements.
Caractéristiques structurelles:

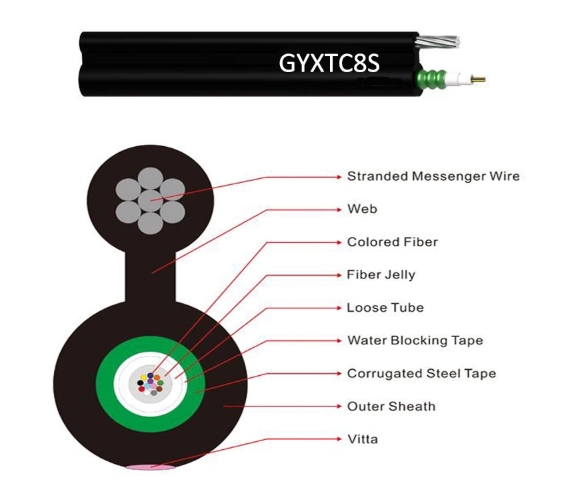

Des unités de fil de suspension métallique sont ajoutées au câble optique en ligne de cuir pour former une structure en forme de "8".
Scénario d'application:
Présentation des frais généraux extérieurs: Convient pour le câblage aérien des poteaux électriques aux couloirs de l'utilisateur, avec une résistance à la traction élevée.
Scénario avec des exigences à grande portée: peut résister à des portées de plus de 50 mètres et a une forte stabilité.
Avantages:
Les performances de traction sont considérablement améliorées, ce qui réduit le risque de rupture de fibres optiques.
Facile à construire et à s'adapter à des terrains complexes.
-
