Câble rond de 3 mm SC/APC - Cordons de brassage SC/UPC

Les cordons de brassage SC/APC-SC/UPC à câble rond Orientalfiber de 3 mm sont fabriqués à partir de fibre monomode G657A1, prenant en charge les applications qui nécessitent à la fois une résistance à la courbure et une faible atténuation du signal. Avec un diamètre extérieur de 3,0 mm et une gaine LSZH, le câble convient aux environnements intérieurs où la sécurité et la gestion des câbles sont importantes.

En tant que fabricant et fournisseur chinois, Orientalfiber garantit que chaque cordon de brassage est terminé en usine et testé avant la livraison. La combinaison de connecteurs SC/APC et SC/UPC permet un déploiement flexible sur différentes interfaces réseau, réduisant ainsi les problèmes de compatibilité lors de l'installation.

Scénarios d'application

• Systèmes de câblage de centre de données et connexions rack à rack
• Installations FTTH (Fibre jusqu'au domicile)
• Transmission réseau Ethernet et haut débit
• Câblage de base, horizontal et de colonne montante
• Systèmes de transmission de signaux vidéo, de données et de voix
• Connexions des équipements de test et de mesure optiques

Fonctionnalités principales

Performances stables du connecteur

• Les connecteurs SC/APC et SC/UPC garantissent une faible réflexion arrière et une transmission stable du signal
• Les viroles en céramique assurent un alignement précis des fibres
• Prend en charge les connexions répétées avec des performances constantes

Performances optiques contrôlées

• Perte d'insertion contrôlée à ≤0,30 dB
• Perte de réflexion ≥55 dB (APC) et ≥50 dB (UPC)
• Optimisé pour les fenêtres de transmission de 1 310 nm et 1 550 nm

Conception de câble flexible et durable

• Structure de câble rond de 3 mm pour un acheminement et une manipulation plus faciles
• La fibre G657A1 supporte des conditions de flexion plus strictes
• Rayon de courbure minimum ≥20 mm pour des scénarios d'installation pratiques

Sécurité et conformité

• Veste LSZH (Low Smoke Zero Halogen) pour les exigences de sécurité intérieure
• Matériaux conformes ROHS
• Plage de température de fonctionnement de -25℃ à +65℃

Spécification technique :

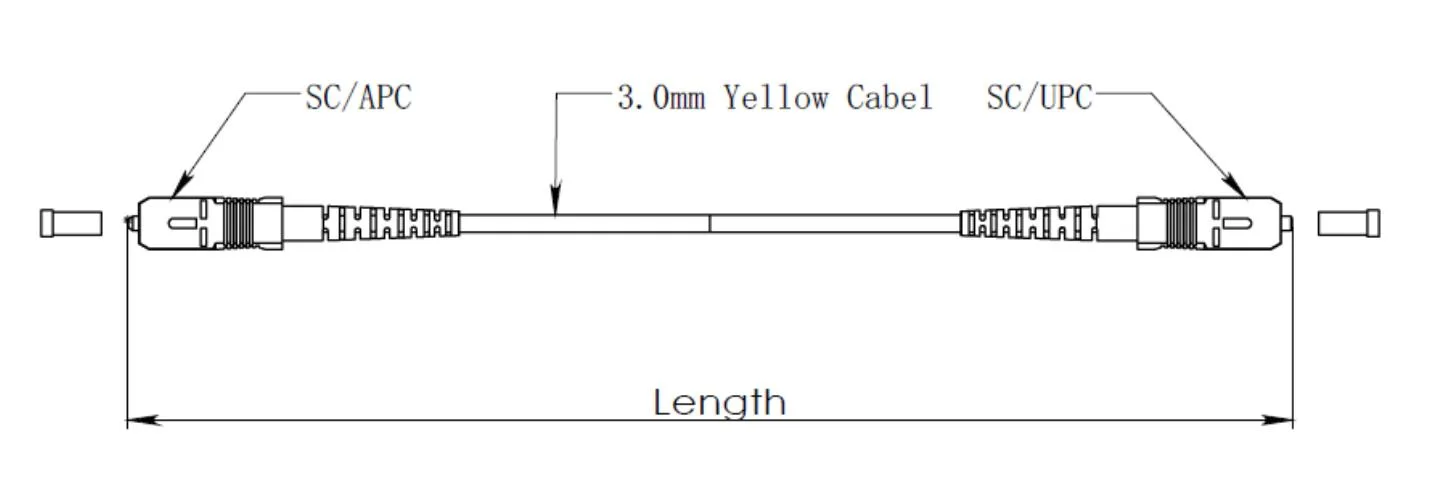

Dessin dimensionnel :

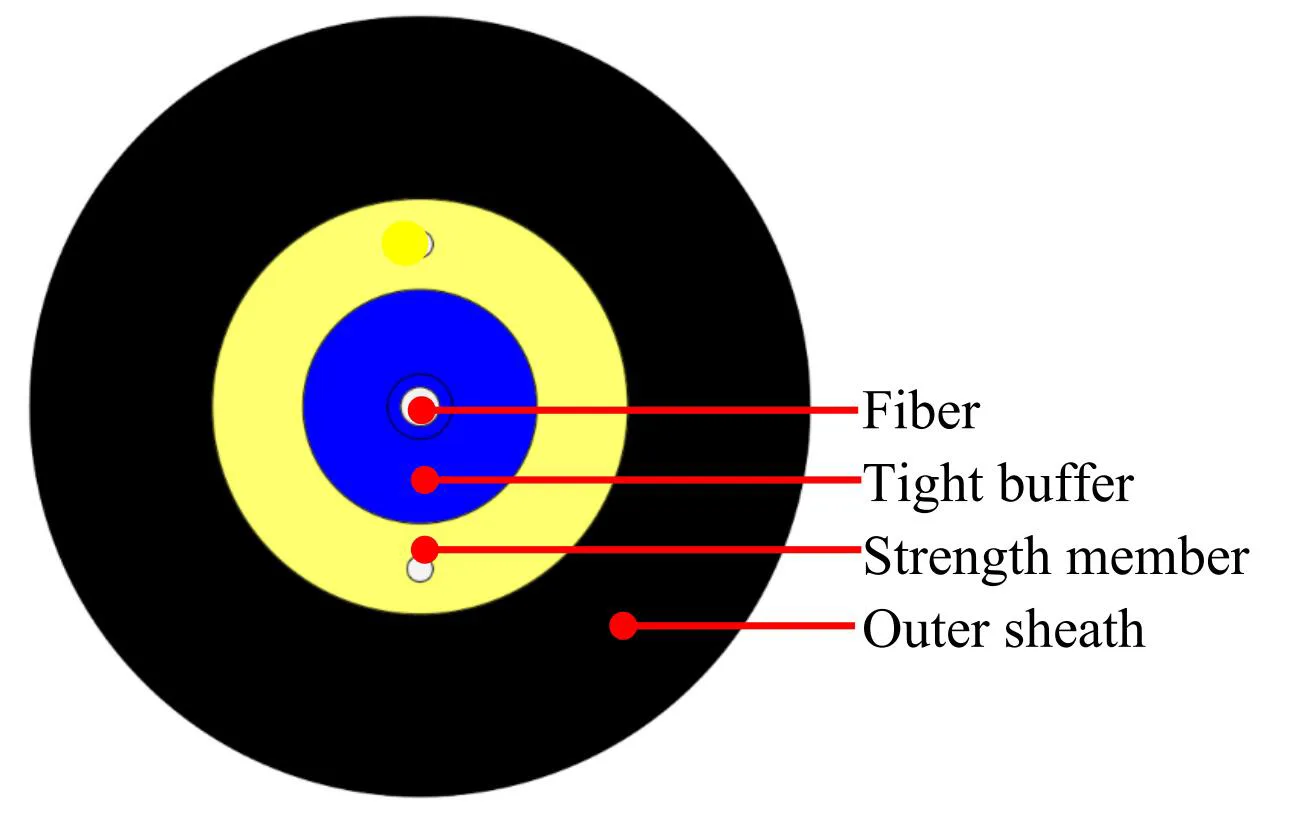

Construction du câble :

Caractéristique des fibres :

Toutes les caractéristiques de la fibre du câble (fibre du câble fini) doivent être au moins conformes à la recommandation ITU-T G.657A1 et doivent être les suivantes.

Fabrication et contrôle qualité

Chaque câble rond Orientalfiber de 3 mm SC/APC- SC/UPC est soumis à 100 % de tests en usine, y compris la vérification de la perte d'insertion et de la perte de retour. En tant qu'usine chinoise dotée de processus de production structurés, Orientalfiber se concentre sur le maintien d'une qualité constante d'un lot à l'autre, ce qui est important pour les projets d'approvisionnement et d'ingénierie à grande échelle.

À propos de la force de fabrication d’Orientalfiber

Jiangsu Xuben Photoelectric Technology Co., Ltd est une société du groupe avec quatre usines, couvrant les câbles à fibres optiques intérieurs, les câbles extérieurs, les composants optiques ODN et les équipements de réseau optique. La zone de production totale atteint 15 000 mètres carrés, avec une valeur de production annuelle de 20 millions de dollars.

La société propose des solutions complètes de réseaux de fibre optique pour les opérateurs de télécommunications, les systèmes de diffusion et les projets de communication industrielle. Les produits sont largement utilisés dans les systèmes électriques, le transport ferroviaire, les autoroutes et les réseaux d'infrastructures à grande échelle.

Avec le système de gestion de la qualité ISO9001 et la certification ISO45001 en matière de santé et de sécurité au travail, l'entreprise maintient des processus de production et de contrôle qualité standardisés. Les cordons de brassage Orientalfiber 3 mm à câble rond SC/APC-SC/UPC sont fournis aux marchés nationaux et internationaux, prenant en charge divers projets d'ingénierie de moyenne et grande taille.

FAQ

Quelle est la différence entre les connecteurs SC/APC et SC/UPC ?

Les connecteurs SC/APC ont une face d'extrémité inclinée (généralement 8 degrés) qui réduit la réflexion arrière, ce qui les rend adaptés aux systèmes optiques de haute précision. Les connecteurs SC/UPC ont une surface plate polie et sont couramment utilisés dans les connexions réseau générales.

La longueur du câble peut-elle être personnalisée ?

Oui, les cordons de brassage Orientalfiber 3 mm SC/APC-SC/UPC prennent en charge des longueurs personnalisées pour répondre aux différentes exigences d'installation.

Ce cordon de brassage est-il adapté aux environnements intérieurs ?

Oui, le matériau de la gaine LSZH le rend adapté à une utilisation en intérieur, en particulier dans les environnements où la sécurité incendie et une faible émission de fumée sont requises.

Combien de fois le connecteur peut-il être réutilisé ?

Le connecteur prend en charge plus de 800 cycles d'accouplement dans des conditions d'utilisation normales, maintenant ainsi des performances optiques stables.
