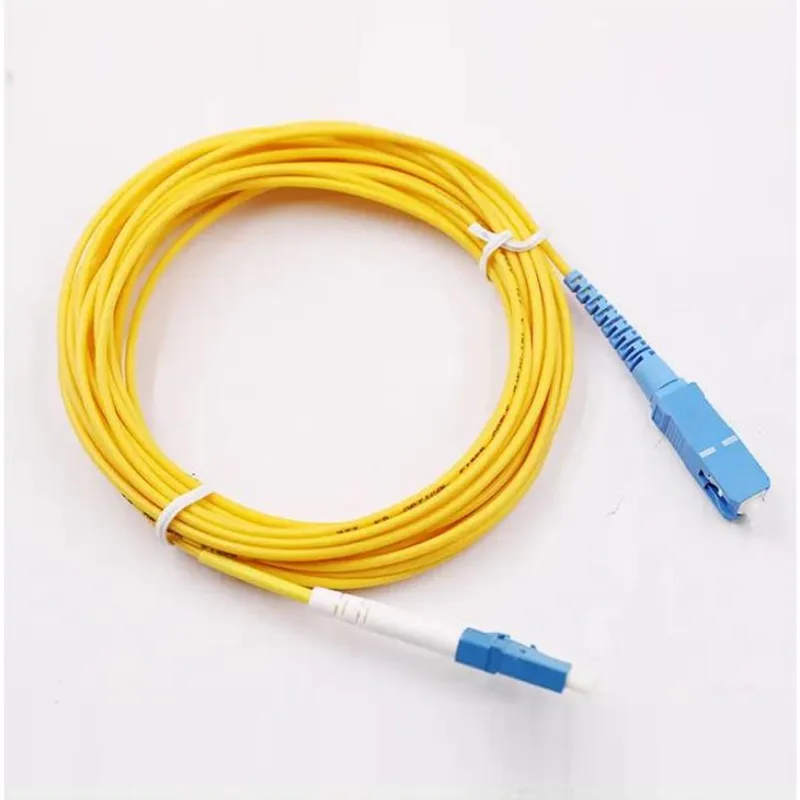

Cordons de brassage conventionnels SC/UPC-LC/UPC 3,0 mm

Les cordons de brassage conventionnels Orientalfiber SC/UPC-LC/UPC 3,0 mm sont des cordons de brassage à fibre optique monomode avec des connecteurs SC/UPC et LC/UPC aux deux extrémités, avec une gaine de câble de 3,0 mm de diamètre. Ces cordons de brassage sont terminés et testés à 100 % en usine, garantissant des performances constantes et une transmission stable du signal. Le produit adopte un matériau de gaine à faible fumée et sans halogène (LSZH), respectueux de l'environnement et sûr, adapté à divers scénarios d'application intérieure et semi-extérieure. Les cordons de brassage conventionnels Orientalfiber SC/UPC-LC/UPC 3,0 mm sont conçus pour répondre aux besoins de base des connexions réseau optiques, avec une qualité fiable et une longue durée de vie.

Fonctionnalités principales

1. Connecteur de haute précision : les cordons de brassage sont équipés de connecteurs à fibre unique SC et LC de haute précision, qui adoptent une virole en céramique pour garantir un alignement précis des fibres optiques, réduire la perte de signal et améliorer la stabilité de la transmission du signal. Les connecteurs sont conçus avec un mécanisme de verrouillage push-pull, facile à brancher et à débrancher, et peut empêcher efficacement une déconnexion accidentelle pendant l'utilisation.

2. Polissage de la face d'extrémité UPC : la face d'extrémité du connecteur est polie avec la technologie UPC, qui a une surface micro-convexe, assurant un bon contact entre les faces d'extrémité des fibres optiques, réduisant la réflexion arrière, et la perte de retour n'est pas inférieure à 50 dB, répondant aux exigences de transmission de signaux à grande vitesse et longue distance.

3. Conception à fibre unique : tous les connecteurs des cordons de brassage conventionnels Orientalfiber SC/UPC-LC/UPC de 3,0 mm sont des connecteurs à fibre unique, qui conviennent à la transmission de signaux optiques monomodes, correspondant à la fibre monomode ITU-T G652D, et peuvent être utilisés dans divers systèmes de réseau optique à grande vitesse.

4. Longueur personnalisable : Nous fournissons des services de longueur personnalisables en fonction des besoins du client, avec une longueur standard de 5 m (avec une tolérance de +0,3/-0 m), et d'autres longueurs peuvent être personnalisées pour répondre aux différents besoins d'aménagement de divers projets de réseau.

5. Tests stricts en usine : chaque cordon de raccordement Orientalfiber conventionnel SC/UPC-LC/UPC 3,0 mm est soumis à 100 % de terminaison et de tests en usine avant de quitter l'usine, y compris la perte d'insertion, la perte de retour et d'autres indicateurs de performance clés, garantissant que chaque produit répond aux normes pertinentes et peut être utilisé directement après la livraison.

6. Conforme ROHS : le produit est conforme aux normes environnementales ROHS, ne contient pas de substances nocives, est respectueux de l'environnement et sûr, et peut être utilisé dans diverses zones sensibles sur le plan environnemental telles que les centres de données et les zones résidentielles.

Scénarios d'application

Les cordons de brassage conventionnels Orientalfiber SC/UPC-LC/UPC 3,0 mm sont largement utilisés dans divers scénarios de réseaux optiques, comprenant principalement les domaines suivants :

• Centres de données : utilisé pour la connexion de signaux optiques à haut débit entre les serveurs, les commutateurs, les périphériques de stockage et autres équipements des centres de données, prenant en charge les besoins de transmission à large bande passante et garantissant le fonctionnement stable des centres de données.

• Applications Ethernet : adaptées aux systèmes Ethernet de différentes échelles, permettant une transmission de données stable et à haut débit entre les périphériques réseau, améliorant ainsi l'efficacité et la fiabilité du réseau.

• Applications FTTH : utilisées dans les systèmes fibre jusqu'au domicile (FTTH), connectant les terminaux de ligne optique (OLT) et les unités de réseau optique (ONU), fournissant des services haut débit à haut débit aux résidents et aux entreprises.

• Applications de base, horizontales et de colonnes montantes : appliquées au câblage de base, horizontal et de colonnes montantes des systèmes de câblage complets du bâtiment, réalisant la connexion de signaux optiques entre différents étages et différentes zones, et répondant aux besoins d'aménagement de réseau à grande échelle.

• Services vidéo, données et voix : utilisés dans la transmission de signaux vidéo, données et voix, garantissant une transmission de signal claire et stable, et adaptés aux systèmes de communication tels que la radio, la télévision et la vidéosurveillance.

• Applications d'équipement de test : utilisé comme câble de connexion pour l'équipement de test optique, garantissant l'exactitude et la fiabilité des résultats de test, et largement utilisé dans la recherche, le développement et les tests de produits de communication optique.

Construction et matériau du câble

Les cordons de brassage conventionnels Orientalfiber SC/UPC-LC/UPC 3,0 mm adoptent une structure de câble raisonnable, avec une fibre tampon de 900 μm à l'intérieur, ce qui peut protéger efficacement le noyau de la fibre optique et réduire l'impact des forces externes sur la fibre optique. La fibre tampon est blanche, facile à distinguer lors de la construction et de l'entretien.

La gaine du câble est jaune, fabriquée dans un matériau à faible émission de fumée et sans halogène (LSZH), qui présente les caractéristiques ignifuges, à faible émission de fumée et non toxique. En cas d'incendie, il ne dégagera pas de gaz nocifs, ce qui peut protéger efficacement la sécurité du personnel et des équipements. Le diamètre du câble est de Φ3,0 ± 0,20 mm, ce qui est flexible et facile à plier, et le rayon de courbure minimum n'est pas inférieur à 20 mm, ce qui est pratique pour le câblage dans des espaces étroits.

Avantages du produit

Performances fiables

Les cordons de brassage conventionnels Orientalfiber SC/UPC-LC/UPC 3,0 mm adoptent des matériaux de haute qualité et une technologie de fabrication de précision, avec une perte d'insertion ≤0,25 dB et une perte de retour ≥50 dB (UPC), garantissant une transmission de signal stable et à faible perte. La répétabilité de la connexion est plus de 800 fois et la force de rétention fibre/câble atteint 50N ± 2N à 5N/s pendant 120 s, ce qui peut s'adapter à une utilisation à long terme dans divers environnements.

Large adaptabilité environnementale

Le produit a une large plage de températures de fonctionnement de -20 °C à +70 °C et une plage de températures de stockage de -40 °C à +85 °C, qui peut s'adapter à diverses conditions environnementales difficiles, notamment les environnements à haute température, à basse température et humides, et convient à une utilisation intérieure et semi-extérieure.

Facile à installer et à entretenir

Les connecteurs SC et LC des cordons de brassage adoptent un mécanisme de verrouillage push-pull, facile à brancher et à débrancher, et peut être utilisé d'une seule main, améliorant ainsi l'efficacité de l'installation et de la maintenance. La conception standardisée garantit une bonne interchangeabilité et les connecteurs peuvent être utilisés avec d'autres adaptateurs et équipements SC/UPC et LC/UPC standard.

Rentable

En tant que fabricant professionnel, Orientalfiber dispose de sa propre chaîne de production complète, qui peut contrôler efficacement les coûts de production. Les cordons de brassage conventionnels SC/UPC-LC/UPC de 3,0 mm offrent des performances de haute qualité à un prix raisonnable, ce qui est rentable pour les projets de réseau à grande échelle et une utilisation à long terme.

Spécification technique :

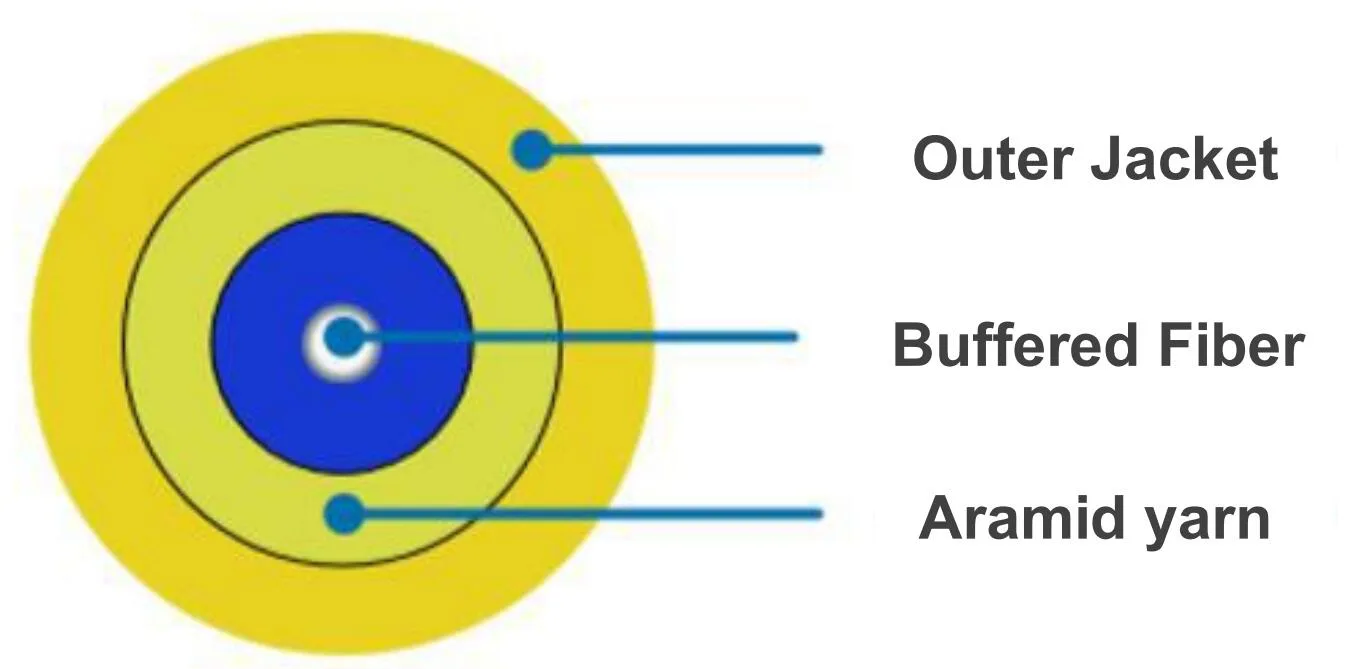

Construction du câble :

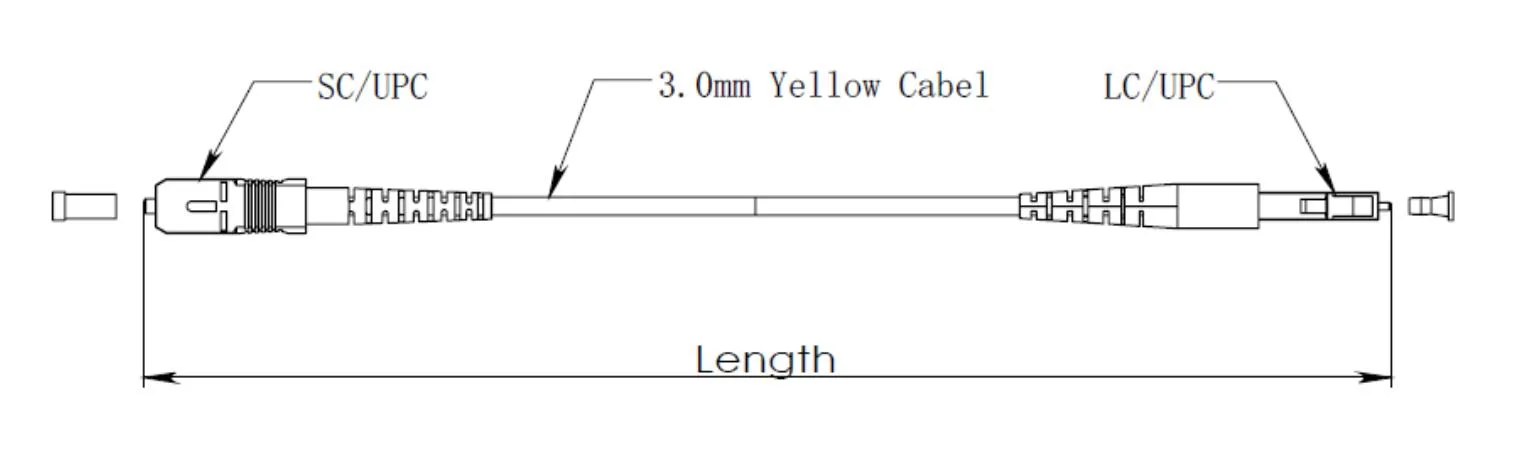

Dessin dimensionnel :

FAQ (Foire aux questions)

Q1 : La longueur des cordons de brassage Orientalfiber conventionnels SC/UPC-LC/UPC 3,0 mm peut-elle être personnalisée ?

A1 : Oui, nous fournissons des services de longueur personnalisables. La longueur standard est de 5 m et d'autres longueurs peuvent être personnalisées en fonction de vos besoins spécifiques. Vous pouvez contacter notre équipe commerciale pour confirmer les détails de personnalisation.

Q2 : Quelle est la différence entre les connecteurs SC/UPC et LC/UPC ?

A2 : Les connecteurs SC/UPC ont une coque rectangulaire et adoptent un mécanisme de verrouillage push-pull, facile à brancher et à débrancher et présentant une densité d'installation élevée. Les connecteurs LC/UPC sont de petite taille, avec un diamètre de virole de 1,25 mm, soit la moitié du connecteur SC, adaptés aux scénarios d'installation à haute densité tels que les centres de données. Les deux connecteurs adoptent un polissage de face d'extrémité UPC, ce qui peut garantir de bonnes performances de transmission du signal.

Q3 : Les cordons de brassage conventionnels Orientalfiber SC/UPC-LC/UPC de 3,0 mm sont-ils adaptés à une utilisation en extérieur ?

A3 : Le produit est principalement conçu pour une utilisation intérieure et semi-extérieure. Le matériau de la veste LSZH possède certaines propriétés imperméables et anti-âge, mais il n'est pas recommandé pour une utilisation à long terme dans des environnements extérieurs ouverts et soumis à des conditions météorologiques difficiles. Pour les applications extérieures, nous vous recommandons de choisir nos cordons de brassage à fibre optique extérieurs dédiés.

Q4 : Comment garantir la qualité des cordons de brassage ?

A4 : Nous avons des procédures de contrôle de qualité strictes. Chaque cordon de brassage est soumis à 100 % de terminaison et de tests en usine, y compris la perte d'insertion, la perte de retour, les performances du connecteur et d'autres indicateurs. Dans le même temps, l'entreprise a obtenu la certification du système de gestion de la qualité ISO9001, garantissant que le processus de production répond aux normes internationales et que chaque produit peut répondre aux exigences de qualité avant de quitter l'usine.

Q5 : Quel est le délai de livraison des cordons de brassage conventionnels Orientalfiber SC/UPC-LC/UPC 3,0 mm ?

A5 : Le délai de livraison dépend de la quantité commandée et des exigences de personnalisation. Pour les produits de longueur standard, le délai de livraison est généralement de 3 à 7 jours ouvrables. Pour les commandes importantes ou les produits personnalisés, le délai de livraison sera prolongé de manière appropriée et notre équipe commerciale vous confirmera le délai de livraison spécifique après réception de la commande.
