Hybrid Optical et électrique Câble de tube lâche ou électrique GDTA

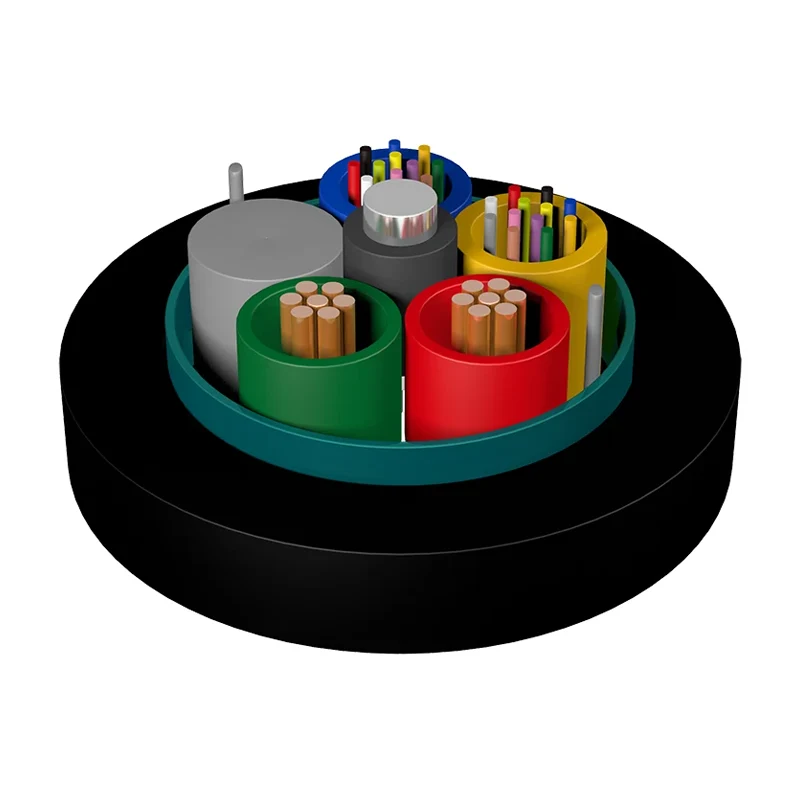

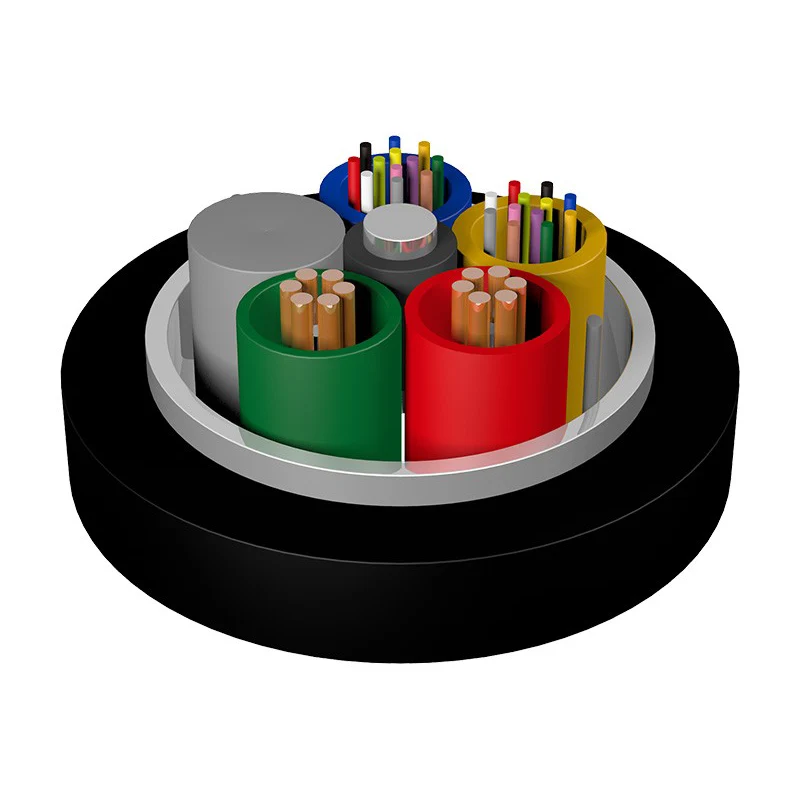

Hybrid Optical and Electrical Branded Tube Cable GDTA est logé dans des tubes en vrac en plastique module élevé et rempli de composé de remplissage de tube. Au centre du câble se trouve un membre de la force en métal. Le tube et le fil de cuivre (spécification requis) sont enroulés autour de l'élément de résistance centrale pour former le noyau du câble. Le noyau du câble est rempli de composé de remplissage de câble et blindé de ruban en aluminium laminé. Une veste PE est ensuite extrudée pour former la veste extérieure.

envoyer une demande

Description du produit

Caractéristiques

● Bonnes performances mécaniques et de température;

● La conception hybride électrique optique résout les problèmes d'alimentation et de transmission du signal, et fournit une surveillance et une maintenance centralisées de l'équipement;

● Améliorer la gestion de l'énergie, réduire la coordination et la maintenance de l'énergie;

● Réduire les coûts d'approvisionnement et économiser les coûts de construction;

● Principalement utilisé pour la connexion entre BBU et RRU dans la station de base distribuée Systèmes d'alimentation à distance DC;

● Convient pour l'installation de pipeline et de frais généraux

Caractéristiques techniques

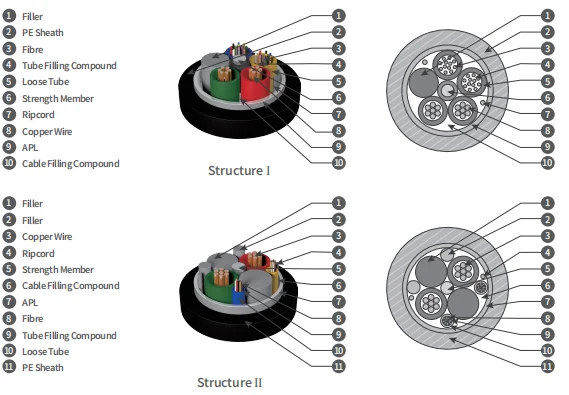

Taper	O.D. (mm)	Poids (kg / km)	Résistance à la traction À long / court terme (n)	Écraser À long / court terme (N / 100 mm)	Structure
Gdta-02-24xn + 2 × 1,5	11.2	132	600/1500	300/1000	Structure I
Gdta-02-24xn + 2 × 2,5	12.3	164	600/1500	300/1000	Structure I
GDTA-02-24XN + 2 × 4.0	14.4	212	600/1500	300/1000	Structure II
GDTA-02-24XN + 2 × 5.0	14.6	258	600/1500	300/1000	Structure II
GDTA-02-24XN + 2 × 6.0	15.4	287	600/1500	300/1000	Structure II
GDTA-02-24XN + 2 × 8,0	16.5	350	600/1500	300/1000	Structure II

Note:

1. Xn fait référence au type de fibre.

2. 2 * 1,5 / 2 * 2,5 / 2 * 4.0 / 2 * 6.0 / 2 * 8.0 Indique le nombre et la taille des fils de cuivre.

3. Des câbles hybrides avec différents nombres et tailles de fils de cuivre peuvent être fournis sur demande.

4. Hybrid Optical and Electrical Branded Tube Cable GDTA avec di ﬀ érentes comptages de fiches peut être fourni sur demande.

Performance électrique du conducteur

Section transversale (mm²)	Max. Résistance à DC d'un seul conducteur (20 ℃) (ω / km)	Résistance à l'isolation (20 ℃) (MΩ.km)	Force diélectrique KV, DC 1min Force KV, DC 1min
Section transversale (mm²)	Max. Résistance à DC d'un seul conducteur (20 ℃) (ω / km)	Entre chaque chef d'orchestre et d'autres des membres métalliques connectés dans le câble	Entre chef d'orchestre	Entre le chef d'orchestre et armure métallique	Entre le chef d'orchestre et fil en acier
1.5	13.3	Pas moins de 5 000	5	5	3
2.5	7.98
4.0	4.95
5.0	3.88
6.0	3.30
8.0	2.47
