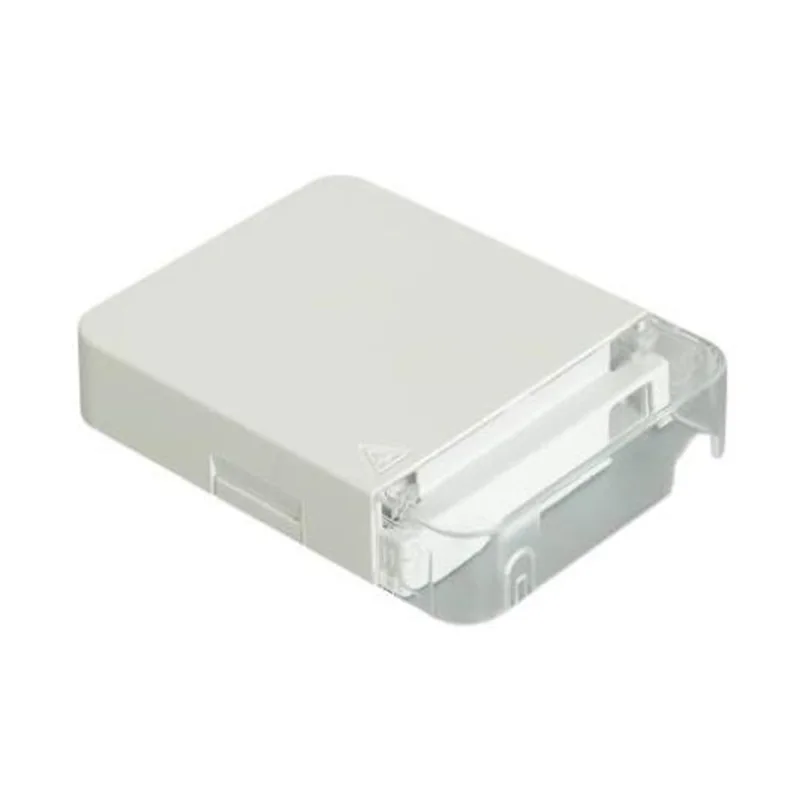

Panneau de borne d'accès au câble à fibre optique GFS-1F

1. Général1.1 Description L'équipement est utilisé comme point de terminaison pour que le câble de dépôt se connecte avec l'ONU interne de l'appartement dans le système de réseau de communication FTTX. L'épissage des fibres peut ê......

envoyer une demande

Description du produit

1. Général

1.1 Description

L'équipement est utilisé comme point de terminaison pour que le câble de dépôt se connecte avec l'ONU interne de l'appartement dans le système de réseau de communication FTTX. L'épissage des fibres peut être effectué dans cette boîte, et en attendant, il offre une protection et une gestion solides pour le bâtiment du réseau FTTX.

Type de production	Classification
GFS-1F	Panneau de borne d'accès au câble à fibre optique

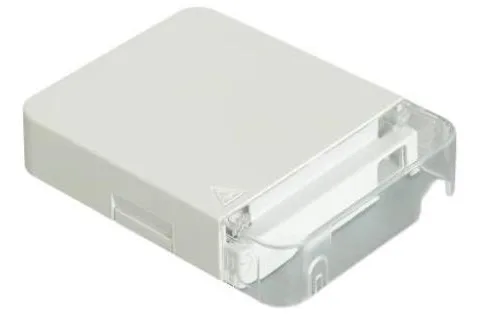

Apparence de GFS-1F

1.2 Les normes sont conformes

La production offerte est conçue, fabriquée et testée en fonction des normes comme suit:

IEC61300-2	Dispositifs d'interconnexion à fibre optique et composants passifs - Procédures de base des tests et de la mesure
IEC60068-2	Procédures de test environnemental de base pour les produits électriques et électroniques

1.3 Environnement des applications

Article	Valeur
Température de fonctionnement	-40 ºC ～ + 60 ºC
Température d'installation	-5 ºC ～ + 40 ºC
Température de stockage	-45ºC ～ + 65 ºC

2. Caractéristiques

1. Utilisé pour la zone de travail familiale, compléter l'accès et la sortie de la fibre simple ou double, peut répondre pleinement aux exigences du rayon de flexion de la fibre et protéger l'accès à la fibre optique, pour assurer la protection de la sécurité pour le noyau.

2. Installation facile, fonctionnement et maintenance pratique.

3. Selon les exigences du client peuvent être un logo imprimé.

4. Fait de matériaux plastiques ABS + PC de haute qualité avec une excellente intensité.

5. Vous pouvez installer un adaptateur SC.

3. Spécifications

3.1 Spécifications mécaniques

Article	Caractéristiques	Remarque
Dimension externe (mm)	115 * 86 * 23
Couleur	Blanc
Nombre de ports d'entrée	3
Diamètre du câble en fibre du port d'entrée (mm)	Φ2 ~ φ3, 2 * 3
Capacité (max)	2 cœurs
Niveau de protection IP	Ip20
Inflammabilité	UL94-HB	Il peut être personnalisé en fonction des besoins.

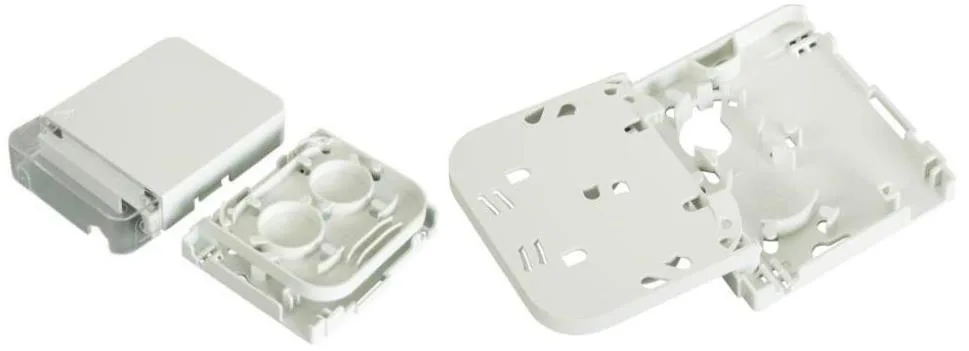

Fiber Optic Cable Access Terminal Panel GFS-1F

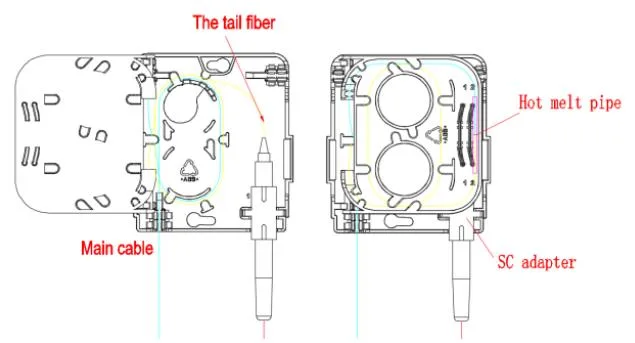

Carte de routage GFS-1F

3.2 Spécifications optiques

Article	Méthode d'essai	Spécification
Perte d'insertion (DB)	IEC61300-3-4-Méthode B	Moyenne ≤0,1 dB, maximum≤0,3 dB
Perte de retour (db)	IEC61300-3-6-Méthode 1	APC≥60 dB, UPC≥50 dB
Connexion aléatoire	IEC61300-3-4	Moyenne ≤0,15 dB, maximum≤0,3 dB
Répétabilité	IEC 61300-2-2 500 cycles	Pendant le test, la différence entre la mesure initiale et chacune des mesures après un cycle doit être inférieure à 0,20 dB et doit être nettoyée autrement, avec une limite de 25 nettoyages

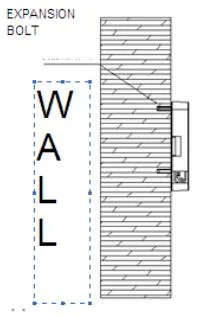

3.3. Installation murale

Percez 2 trous dans le mur en fonction de la dimension du tableau 2, placez le bouchon d'extension φ6 * 30, placez la boîte pour correspondre aux trous et utilisez des vis pour s'attacher.

Fiber Optic Cable Access Terminal Panel GFS-1F

Pic.5 Installation murale

4. Configuration

4.1 Section accessoire

Nom de pièce	Unité	Quantité	Note
Vis et bouchons en caoutchouc	ensemble	2	M4 * 25 Vis de tête Philips, φ6 * 30 Bouet en caoutchouc
Manche de protection thermique	PCS	1	L=45mm

5.

Carton à double ondulation standard, 520 * 360 * 390 mm, 200 en carton, environ 19,5 kg.
