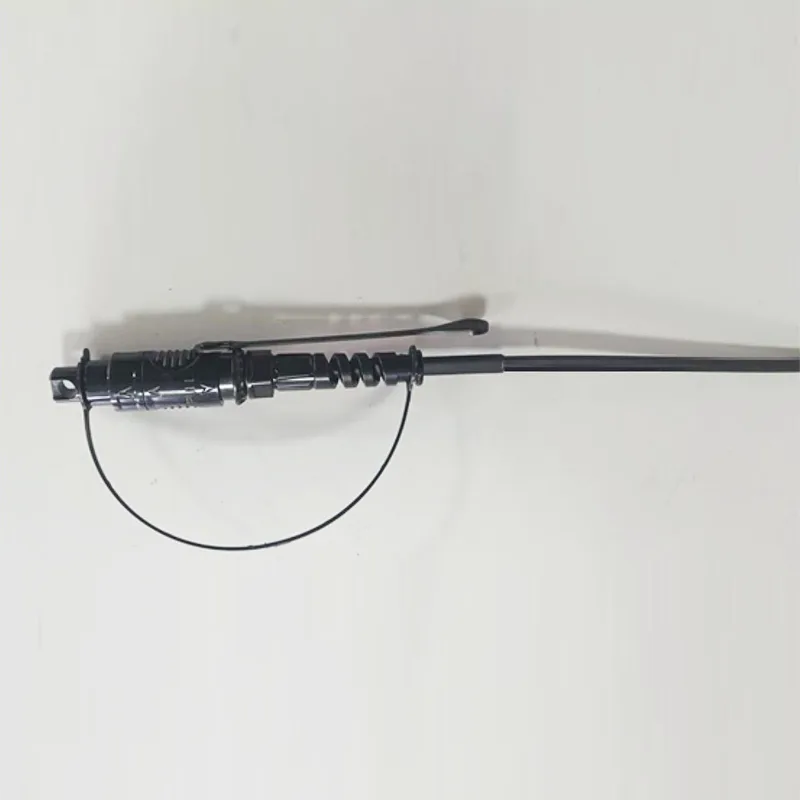

φ5 mm Câble rond imperméable YOFC SC / APC Cordon de correctif du connecteur

Application:● Systèmes FTTX / FTTH● Applications Ethernet● Liens CATV● Distribution du signal optique● Réseaux optiques passifs (PON)● Applications de l'épine dorsale, horizontale et de la colonne montante● Boîtes de bornes prématurées● Zones extérieures; Envir......

envoyer une demande

Description du produit

Application:

● Systèmes FTTX / FTTH

● Applications Ethernet

● Liens CATV

● Distribution du signal optique

● Réseaux optiques passifs (PON)

● Applications de l'épine dorsale, horizontale et de la colonne montante

● Boîtes de bornes prématurées

● Zones extérieures; Environnement sévère

Caractéristiques:

● Faible perte d'insertion, perte de rendement élevée.

● Bon en répétabilité et en échangeabilité.

● Insertion à 100%, perte de retour, face de fin et.

● Inspection des interférences.

● Excellente endurance mécanique.

● Respecter Telcordia GR-326-Core.

● Assure des performances et une fiabilité élevées dans la gestion du câblage optique.

● Installation et reconfiguration rapides et faciles.

● Manipulation simple, pas besoin d'un outil spécial.

● IP68 imperméable.

1. Spécification technique du cordon de patch

Construction	Unité	Descriptions
Nombre de fibres		Simplex
Longueur d'onde	nm	1310/1550
Perte	db	≤0,30 (typique: 0,15)
Pertes de rendement	db	≥ 55
Type de connexion		SC / APC
Virole		Céramique
Cycles de connexion		500
Couleur de veste de câble		Noir
Diamètre extérieur du câble	MM	5,0 ± 0,2
Mode fibre		Mode unique: G657A1 ou G657A
Matériau de veste câble		HDPE
Poids du câble	Kg / km	22 （environ）
Contenu d'impression		Personnalisable
Longueur	m	50 ou personnalisable (Tolérance: ± 0,5 m)
Type de connecteur		Entrée: Accord H Optic SC / APC
Type de connecteur		Sortie: Accord H Optic SC / APC
Traction (axial entre câble et connecteur)	N	200
Grade imperméable		IP68
Température de fonctionnement	℃	-25 ° C ~ + 70 ℃
Température de stockage	℃	-25 ° C ~ + 70 ℃

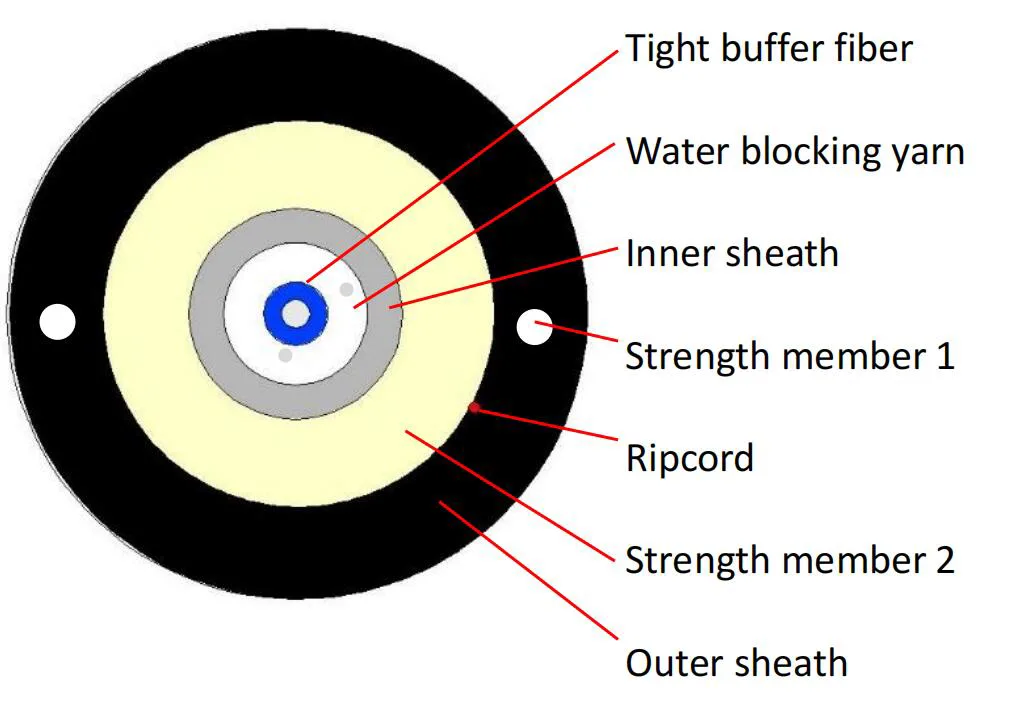

2. Câble réduction

φ5mm Waterproof Round Cable YOFC SC/APC Connector Patch Cord

3. Taille de la structure du câble

Article	Contenu	Caractéristiques
Fibre tampon serrée	Nombre	1
	Taper	G.657A1 ou G.657A2
	Couleur	Bleu
	Matériel	Lszh
	Diamètre (mm)	0,90 ± 0,05
Gaine intérieure	Diamètre (mm)	2,8 ± 0,2
	Épaisseur (mm)	0,25 ± 0,05
	Couleur	Blanc
	Matériel	Lszh
Membre de la force 1	Matériel	FRP collé
Membre de la force 1	Quantité	0,5 * 2
Membre de la force 2	Matériel	Fil aramide + fil de verre bloquant l'eau
Rot	Nombre	1
Rot	Couleur	Rouge
Gaine	Matériel	HDPE
	Diamètre (mm)	5,0 ± 0,2
	Épaisseur (mm)	1,1 ± 0,1
	Couleur	Noir
Câble weigth	Kg / km	22 ± 3
Carreau (n)		À long terme: 400N Court terme: 800 n
Min. Rayon de flexion		15xd (statique); 30xd (dynamique)
Plage de températures de fonctionnement:	℃	-25 ℃ à + 70 ℃
Plage de températures de stockage / transport:	℃	-25 ℃ à + 70 ℃
Plage de températures d'installation:	℃	-25 ℃ à + 70 ℃

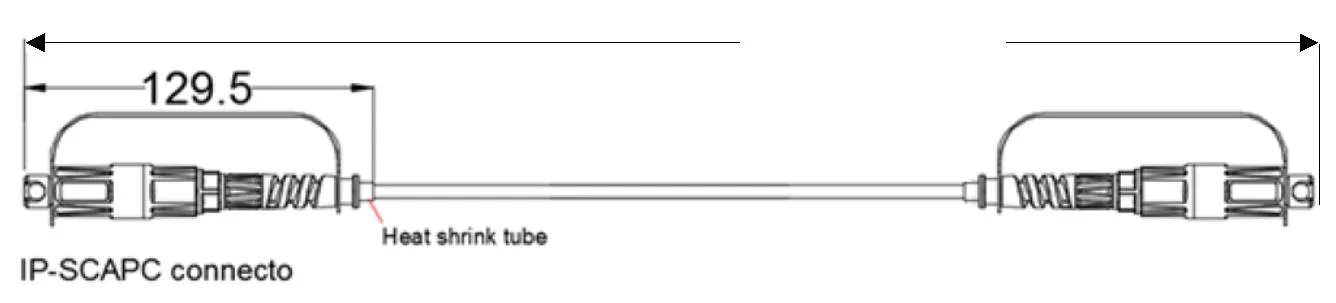

4. Dessin dimensionnel du cordon de patch

φ5mm Waterproof Round Cable YOFC SC/APC Connector Patch Cord

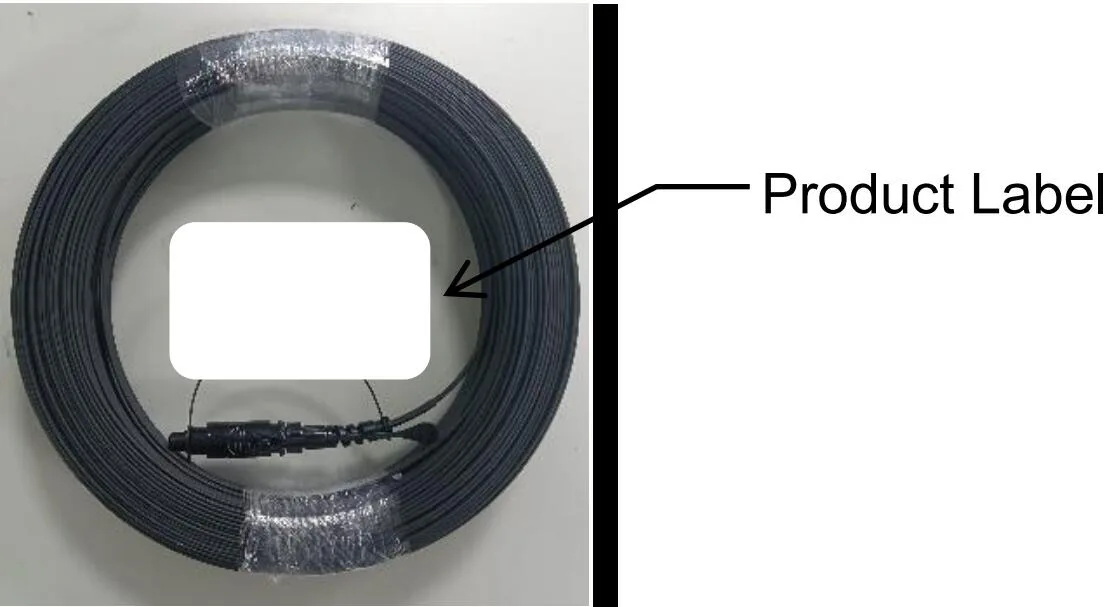

5. Package

φ5mm Waterproof Round Cable YOFC SC/APC Connector Patch Cord

Exigences de pack

φ5mm Waterproof Round Cable YOFC SC/APC Connector Patch Cord
