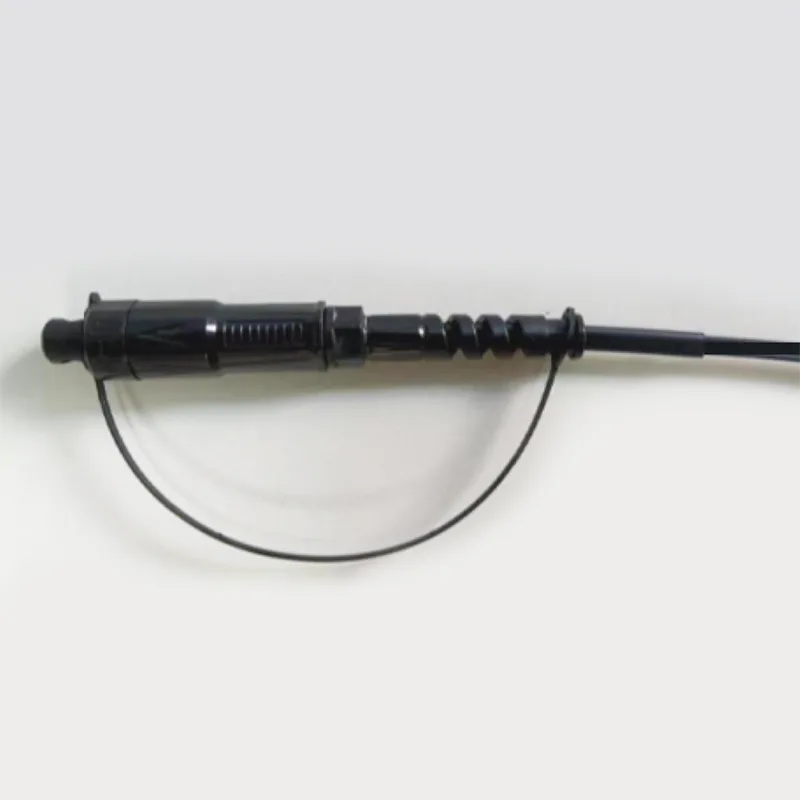

Ф5 mm Câble rond imperméable Mini SC / APC Connecteur de connecteur Patch Cordon

Application:● Systèmes FTTX / FTTH● Applications Ethernet● Liens CATV● Distribution du signal optique● Réseaux optiques passifs (PON)● Applications de l'épine dorsale, horizontale et de la colonne montante● Boîtes de bornes prématurées● Zones extérieures; Envir......

envoyer une demande

Description du produit

Application:

● Systèmes FTTX / FTTH

● Applications Ethernet

● Liens CATV

● Distribution du signal optique

● Réseaux optiques passifs (PON)

● Applications de l'épine dorsale, horizontale et de la colonne montante

● Boîtes de bornes prématurées

● Zones extérieures; Environnement sévère

Caractéristiques:

● Faible perte d'insertion, perte de rendement élevée.

● Bon en répétabilité et en échangeabilité.

● Insertion à 100%, perte de retour, face de fin et.

● Inspection des interférences.

● Excellente endurance mécanique.

● Respecter Telcordia GR-326-Core.

● Assure des performances et une fiabilité élevées dans la gestion du câblage optique.

● Installation et reconfiguration rapides et faciles.

● Manipulation simple, pas besoin d'un outil spécial.

● IP68 imperméable.

Spécifications techniques:

Construction	Unité	Descriptions
Nombre de fibres		Simplex
Longueur d'onde	nm	1310/1550
Perte	db	≤0,30
Pertes de rendement	db	≥ 60
Type de connexion		SC / APC
Virole		Céramique
Cycles de connexion		500
Couleur de veste de câble		Noir
Diamètre extérieur du câble	MM	5,0 ± 0,2
Mode fibre		Mode unique: G657A2
Matériau de veste câble		HDPE
Poids du câble	Kg / km	35 （environ）
Contenu d'impression		Personnalisable
Longueur	m	30 、 50 、 100 、 150 、 200、250 、 300 、 400、500 ou personnalisable (Tolérance: ± 1,0 m)
Type de connecteur		Entrée: Accord H Optic Mini SC
Type de connecteur		Sortie: Accord SC / APC conventionnel
Traction (axial entre câble et connecteur)	N	200
Grade imperméable		Entrée: IP68
Température de fonctionnement	℃	-40 ° C ~ + 70 ℃
Température de stockage	℃	-40 ° C ~ + 70 ℃

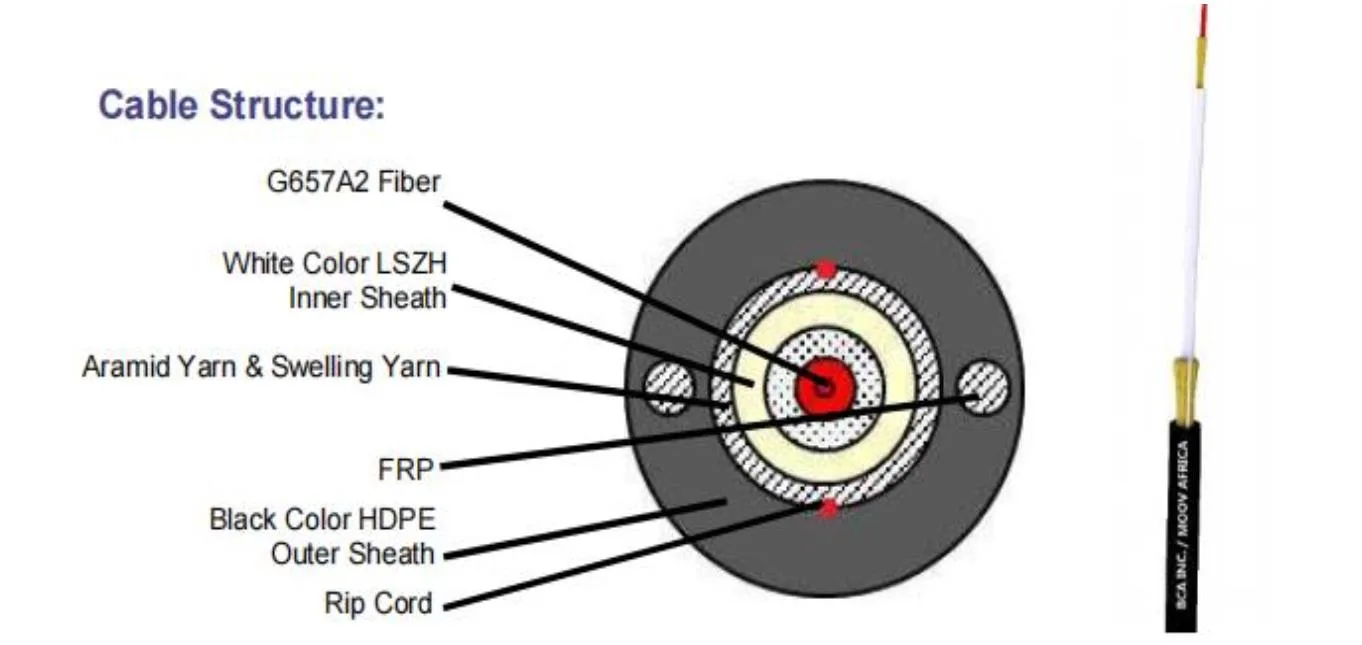

Construction du câble:

Ф5mm Waterproof Round Cable Mini SC~SC/APC Connector Optical Patch Cord

Structure du câble:

Article	Contenu	Caractéristiques
Fibre tampon serrée	Nombre	1
	Taper	G.657A2
	Matériel	Lszh
	Couleur tampon serrée	Blanc
	Diamètre (mm)	0,90 ± 0,05
Membre de la force 1	Matériel	Fil aramide
Gaine intérieure	Diamètre (mm)	2,8 ± 0,2
	Épaisseur (mm)	0,25 ± 0,1
	Couleur	Blanc
	Matériel	Lszh
Membre de la force 2	Matériel	FRP
Membre de la force 2	Quantité	0,5 * 2
Membre de la force 3	Matériel	Fil aramide + fil de verre bloquant l'eau
Rot	Spécification et couleur	600d rouge
Gaine extérieure	Matériel	HD
	Diamètre (mm)	5,0 ± 0,2
	Épaisseur (mm)	1,1 ± 0,1
	Couleur	Noir
Câble weigth	Kg / km	35 ± 3
Tension	N	400 (à long terme)
Tension	N	800 (court terme)
Écraser	N/10cm	200 (à long terme)
Écraser	N/10cm	1000 (court terme)
Min. Rayon de pliage	MM	10xd (statique)
Min. Rayon de pliage	MM	20xd (dynamique)
Plage de températures de fonctionnement:		-20 ℃ à + 60 ℃
Plage de températures de stockage / transport:		-20 ℃ à + 60 ℃

Fibre optique:

Toutes les caractéristiques de la fibre de câble (fibre du câble fini) doivent être, au moins, conformément à la recommandation de l'UIT-T G.657A2 et doivent être les suivantes.

Article	Spécification
Type de fibre	Mode unique
Matériau de fibre	Silice dopée
Coefficient d'atténuation @ 1310 nm @ 1383nm	≤ 0,36 dB / km ≤ 0,36 dB / km
@ 1490 nm @ 1550 nm @ 1625nm Après la formation du câble @ 1310 nm @ 1550 nm	≤ 0,25 dB / km ≤ 0,22 dB / km ≤ 0,25 dB / km ≤ 0,36 dB / km ≤ 0,22 dB / km
Longueur d'onde de coupure de câble	≤ 1260 nm
Longueur d'onde à dispersion zéro	1300 ~ 1324 nm
Pente zéro dispersion	≤ 0,092 ps / (nm2.km)
PMD @ 1550 nm	≤0,1 ps / km1 / 2
Dispersion chromatique @ 1285 ~ 1330 nm @ 1271 ~ 1360 nm @ 1550 nm @ 1625nm	≤3 ps / (nm. Km) ≤5,3 ps / (nm. Km) ≤18,0 ps / (nm. Km) ≤22 ps / (nm. Km)
Diamètre du champ de mode à 1310 nm	8.5-9.3UM
Erreur de concentricité noyau / revêtue	≤ 0,5 un
Diamètre de revêtement	125,0 ± 0,7 un
Vêtue de non-circularité	≤5%
Diamètre du revêtement primaire	242 ± 7 un
Concentricité Revêtement / revêtement primaire	≤ 10 µm
Non-circularité du revêtement	≤0,7%
Atténuation avec perte de flexion de câble 1 tour 1 mandrin 7,5 mm 10 tours 1 mandrin 15 mm	1550 nm ≤ Δ 0,10 dB / km 1550 nm ≤ Δ 0,03 dB / km

Dessin dimensionnel:

Ф5mm Waterproof Round Cable Mini SC~SC/APC Connector Optical Patch Cord

Emballer:

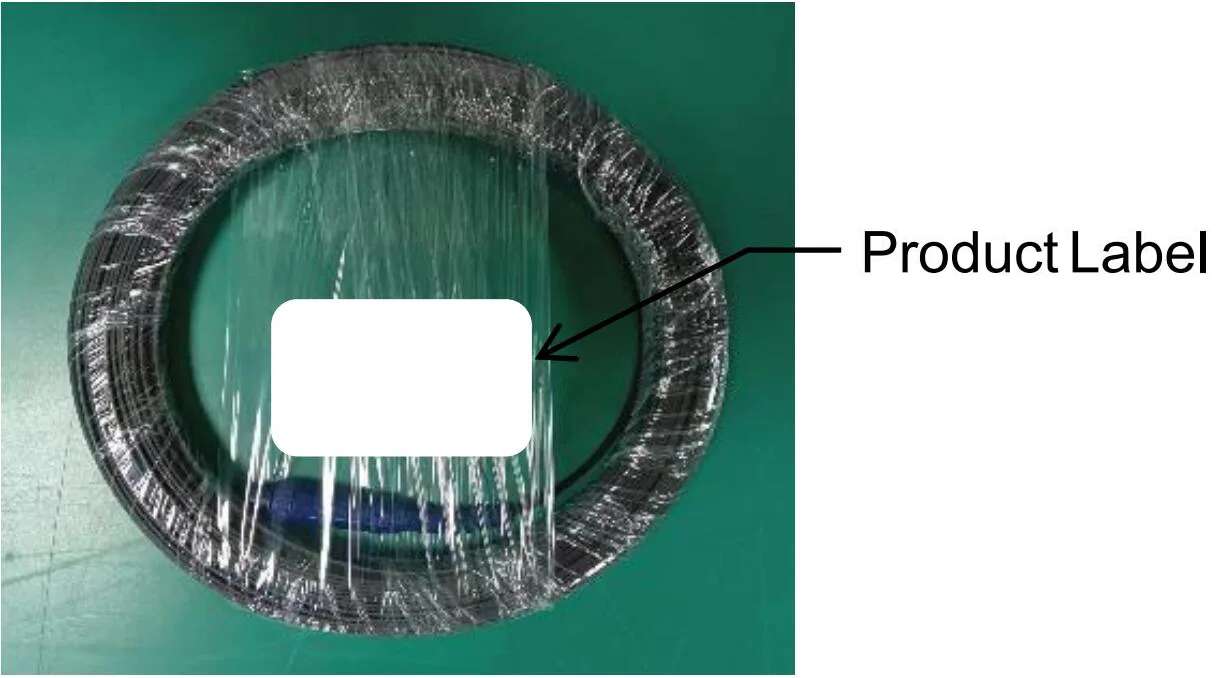

Enroulement de la bobine de fibre:

Ф5mm Waterproof Round Cable Mini SC~SC/APC Connector Optical Patch Cord

Exigences du pack:

Ф5mm Waterproof Round Cable Mini SC~SC/APC Connector Optical Patch Cord
