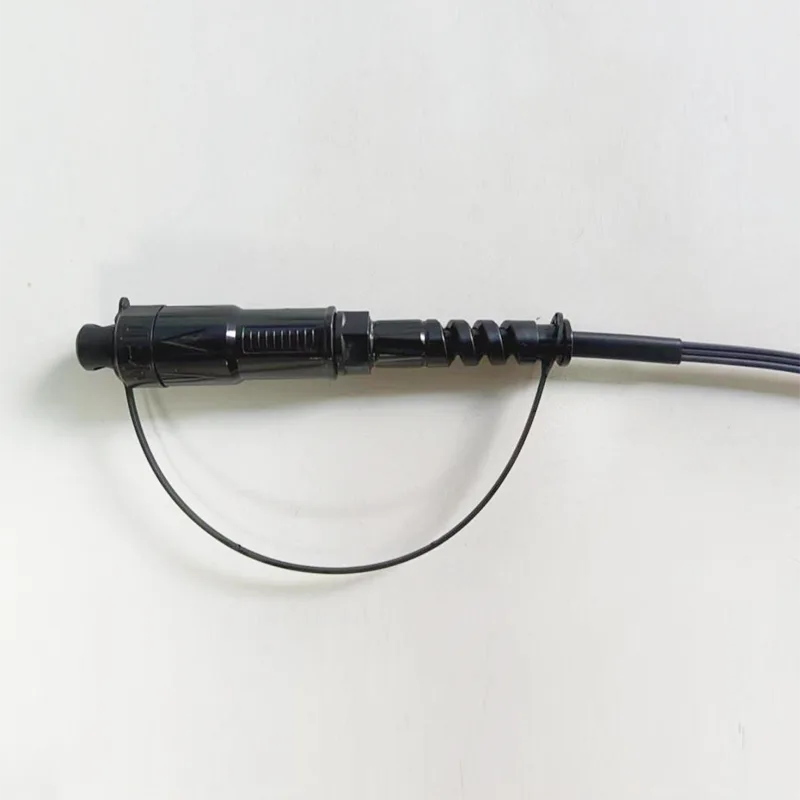

φ5mm Câble de chute imperméable H Cordon de patch de connecteur SC / APC SC / APC

Application:● Systèmes FTTX / FTTH● Applications Ethernet● Liens CATV● Distribution du signal optique● Réseaux optiques passifs (PON)● Applications de l'épine dorsale, horizontale et de la colonne montante● Boîtes de bornes prématurées● Zones extérieures; Envir......

envoyer une demande

Description du produit

Application:

● Systèmes FTTX / FTTH

● Applications Ethernet

● Liens CATV

● Distribution du signal optique

● Réseaux optiques passifs (PON)

● Applications de l'épine dorsale, horizontale et de la colonne montante

● Boîtes de bornes prématurées

● Zones extérieures; Environnement sévère

Caractéristiques:

● Faible perte d'insertion, perte de rendement élevée.

● Bon en répétabilité et en échangeabilité.

● Insertion à 100%, perte de retour, face de fin et.

● Inspection des interférences.

● Excellente endurance mécanique.

● Respecter Telcordia GR-326-Core.

● Assure des performances et une fiabilité élevées dans la gestion du câblage optique.

● Installation et reconfiguration rapides et faciles.

● Manipulation simple, pas besoin d'un outil spécial.

● IP68 imperméable.

1. Spécification technique du cordon de patch

Construction	Unité	Descriptions
Nombre de fibres		Simplex
Longueur d'onde	nm	1310/1550
Perte	db	≤0,30 (typique: 0,15)
Pertes de rendement	db	≥ 60
Type de connexion		SC / APC
Virole		Céramique
Cycles de connexion		500
Couleur de veste de câble		Noir
Diamètre extérieur du câble	MM	5,0 ± 0,2
Mode fibre		Mode unique: G657A2
Matériau de veste câble		HDPE
Poids du câble	Kg / km	22 （environ）
Contenu d'impression		Personnalisable
Longueur	m	50 、 75 、 125 、 175 ou personnalisable (Tolérance: ± 0,5 m)
Type de connecteur		Entrée: Accord H Optic SC / APC
Type de connecteur		Sortie: Accord H Optic SC / APC
Traction (axial entre câble et connecteur)	N	200
Grade imperméable		IP68
Température de fonctionnement	℃	-25 ° C ~ + 70 ℃
Température de stockage	℃	-25 ° C ~ + 70 ℃

2. Câble réduction

φ5mm Waterproof Drop Cable H Optic SC/APC Connector Patch Cord

3. Taille de la structure du câble

Article	Contenu	Caractéristiques
Fibre tampon serrée	Nombre	1
	Taper	G.657A2
	Couleur	Bleu
	Matériel	Lszh
	Diamètre (mm)	0,90 ± 0,05
Gaine intérieure	Diamètre (mm)	2,8 ± 0,2
	Épaisseur (mm)	0,25 ± 0,05
	Couleur	Blanc
	Matériel	Lszh
Membre de la force 1	Matériel	FRP collé
Membre de la force 1	Quantité	0,5 * 2
Membre de la force 2	Matériel	Fil aramide + fil de verre bloquant l'eau
Rot	Nombre	1
Rot	Couleur	Rouge
Gaine	Matériel	HDPE
	Diamètre (mm)	5,0 ± 0,2
	Épaisseur (mm)	1,1 ± 0,1
	Couleur	Noir
Câble weigth	Kg / km	22 ± 3

4. Matériau du câble

4.1 Fibre optique

Toutes les caractéristiques de la fibre de câble (fibre du câble fini) doivent être, au moins, conformément à la recommandation de l'UIT-T G.657A2 et doivent être les suivantes.

Article	Spécification
Type de fibre	Mode unique
Matériau de fibre	Silice dopée
Coefficient d'atténuation @ 1310 nm @ 1383nm @ 1490 nm @ 1550 nm @ 1625nm Après la formation du câble @ 1310 nm @ 1550 nm	≤ 0,36 dB / km ≤ 0,36 dB / km ≤ 0,25 dB / km ≤ 0,22 dB / km ≤ 0,25 dB / km ≤ 0,36 dB / km ≤ 0,22 dB / km
Longueur d'onde de coupure de câble	≤ 1260 nm
Longueur d'onde à dispersion zéro	1300 ~ 1324 nm
Pente zéro dispersion	≤ 0,092 ps / (nm2.km)
PMD @ 1550 nm	≤0,1 ps / km1 / 2
Dispersion chromatique @ 1285 ~ 1330 nm @ 1271 ~ 1360 nm @ 1550 nm @ 1625 nm	≤3 ps / (nm. Km) ≤5,3 ps / (nm. Km) ≤18,0 ps / (nm. Km) ≤22 ps / (nm. Km)
Diamètre du champ de mode à 1310 nm	8.5-9.3UM
Erreur de concentricité noyau / revêtue	≤ 0,5 un
Diamètre de revêtement	125,0 ± 0,7 un
Vêtue de non-circularité	≤5%
Diamètre du revêtement primaire	242 ± 7 un
Concentricité Revêtement / revêtement primaire	≤ 10 µm
Non-circularité du revêtement	≤0,7%
Atténuation avec perte de flexion de câble 1 tour 1 mandrin 7,5 mm 10 tours 1 mandrin 15 mm	1550 nm ≤ Δ 0,10 dB / km 1550 nm ≤ Δ 0,03 dB / km

5. Performances du câble à fibres optiques

5.1 Rayon de flexion du câble:

10 x diamètre de câble (après l'installation): 50 mm

20 x diamètre de câble (pendant l'installation): 100 mm

6. Test de performance mécanique et environnemental

S / n	Article	Méthode d'essai	Condition d'acceptation
1	Résistance à la traction IEC 794-1-E1	- Charge: 1200N - Longueur du câble sous charge: 50 m - Temps de chargement: ≥1min.	- Changement de perte ≤ 0,1 dB / km à 1550 nm -Men dommage à la veste extérieure et aux éléments intérieurs.
2	Test d'écrasement IEC 794-1-E3	- Charge: 500N / 100 mm * 100 mm - Temps de chargement: ≥1min.	- Changement de perte ≤ 0,1 dB / km à 1550 nm -Men dommage à la veste extérieure et aux éléments intérieurs.
3	Résistance à l'impact IEC 794-1-E4	- Points d'impact: 5 -Times de par point: 1 - Impact Energy: 1N.M - Rayon de la tête de marteau: 12,5 mm - Taux d'impact: 2 sec / cycle	- Changement de perte ≤ 0,1 dB / km à 1550 nm -Men dommage à la veste extérieure et aux éléments intérieurs.
4	Flexion répétée IEC 794-1-E6	- Rayon de flexion: 20 x Diamètre du câble - Charge: 20 N - Taux de flexion: 3 secondes / cycle - Courbure cyclique: 30	- Changement de perte ≤ 0,1 dB / km à 1550 nm -Men dommage à la veste extérieure et aux éléments intérieurs.
5	Torsion IEC 794-1-E7	- Longueur: 1 m - Charge: 50 N - Taux de torsion: 1 min / cycle - Angle de torsion: ± 180 ° - Nombre de cycle: 10	- Changement de perte ≤ 0,1 dB / km à 1550 nm -Men dommage à la veste extérieure et aux éléments intérieurs.
6	Température Test de cyclisme IEC 794-1-F1	- Étape de température: + 20 ℃ → -25 ℃ → + 70 ℃ → + 20 ℃ - Temps par étape: 24 heures - Nombre de cycle: 2	- Changement de perte ≤ 0,1 dB / km à 1550 nm - Pas de rupture de fibre et pas de dégâts de gaine.

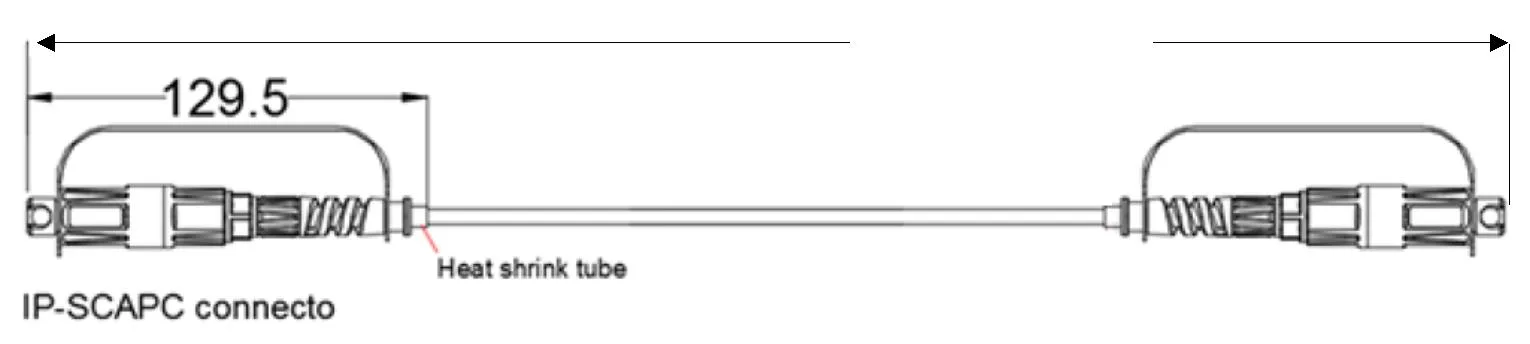

7. Dessin dimensionnel du cordon de patch

φ5mm Waterproof Drop Cable H Optic SC/APC Connector Patch Cord

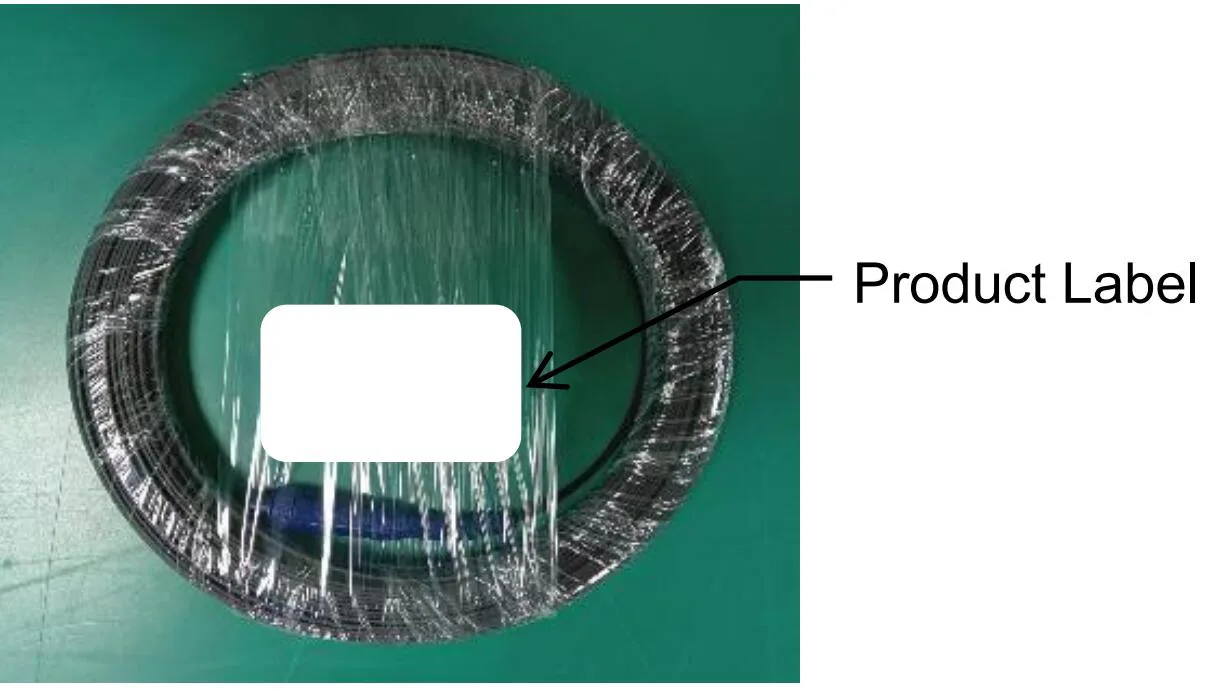

8. Package

φ5mm Waterproof Drop Cable H Optic SC/APC Connector Patch Cord

Exigences de pack

φ5mm Waterproof Drop Cable H Optic SC/APC Connector Patch Cord
