Fil de terre aérien composite à fibre optique Uni-tube

Le fil de terre aérien composite à fibre optique uni-tube (OPGW) est un câble hybride aérien contenant de la fibre optique, qui a de multiples fonctions telles que le fil de terre aérien et la communication optique.

envoyer une demande

Description du produit

Le fil de terre aérien composite à fibre optique Uni-tube (OPGW) est un câble hybride aérien contenant de la fibre optique, qui a de multiples fonctions telles que le fil de terre aérien et la communication optique. Différent des fils de terre aériens traditionnels, ce produit intègre des composants de communication optique dans la structure du câble, réalisant l'intégration de la protection des lignes de transport d'énergie et de la transmission d'informations, ce qui peut réduire efficacement les coûts de construction ainsi que les coûts d'exploitation et de maintenance des réseaux d'alimentation et de communication.

Champ d'application du fil de terre aérien composite à fibre optique Uni-tube

Le fil de terre aérien composite à fibre optique Uni-tube Orientalfiber est principalement utilisé pour 110KV, 220KV, 500KV, 750KV et les lignes de communication des systèmes de transmission aériens à haute tension. En plus de l'industrie électrique, le produit est également largement utilisé dans les secteurs du transport ferroviaire, des autoroutes, de la pétrochimie, des mines et autres qui ont besoin à la fois d'une protection aérienne du sol et d'une communication optique à haut débit, fournissant un support de transmission de données stable et efficace pour la production et l'exploitation industrielles.

Structure du produit

Composants de base

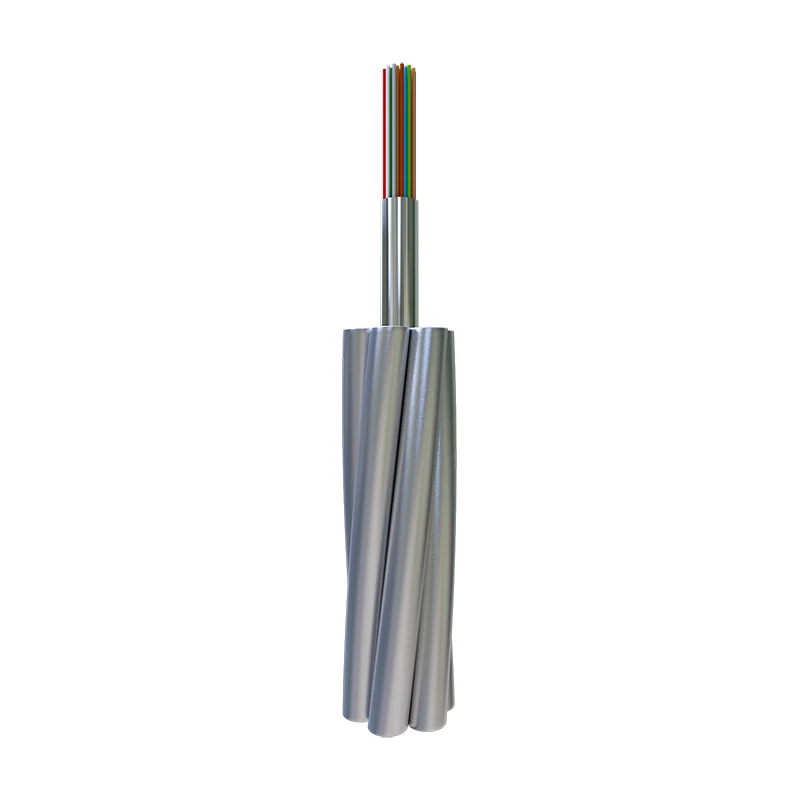

Le fil de terre aérien composite à fibre optique Uni-tube Orientalfiber adopte une conception structurelle scientifique et raisonnable, et ses composants de base comprennent une unité de fibre optique, un fil en alliage d'aluminium, un noyau en acier et une gaine extérieure. L'unité de fibre optique est placée dans un seul tube, ce qui protège efficacement la fibre optique des dommages mécaniques externes et de l'érosion environnementale ; le fil en alliage d'aluminium et le noyau en acier sont chargés de supporter la force de traction et d'assurer la stabilité du câble pendant le fonctionnement aérien ; la gaine extérieure est constituée de matériaux anti-vieillissement et résistants à la corrosion de haute qualité, prolongeant la durée de vie du produit.

Avantages structurels

La conception de la structure à tube unique du fil de terre aérien composite à fibre optique Uni-tube rend la structure du produit compacte, ce qui est pratique pour le transport et l'installation. Dans le même temps, la répartition raisonnable des composants internes garantit que le produit possède de bonnes propriétés mécaniques et performances de communication, et peut s'adapter à divers environnements extérieurs difficiles tels que le vent fort, les fortes pluies, les températures élevées et basses.

Caractéristiques du produit

Caractéristiques de performances mécaniques

● Bonne résistance à la traction : le produit est équipé d'un noyau en acier à haute résistance et d'un fil en alliage d'aluminium, qui peut supporter une force de traction importante, s'adapter aux exigences d'installation aérienne des lignes de transmission haute tension longue distance et garantir que le câble ne se casse pas ou ne se déforme pas dans des conditions normales d'utilisation.

● Petit diamètre, poids léger, petite charge supplémentaire sur la tour : comparé aux fils de terre aériens composites traditionnels, le fil de terre aérien composite à fibre optique Uni-tube a un diamètre plus petit et un poids plus léger, ce qui peut réduire la charge supplémentaire sur la tour de transmission, réduire l'investissement dans la construction de la tour et améliorer la stabilité globale de la ligne de transport d'énergie.

Caractéristiques des performances de communication

● Unité optique de longueur excessive de fibre facile à réaliser : la structure à tube unique est pratique pour organiser la longueur excessive de fibre optique, ce qui peut compenser efficacement le changement de longueur de fibre provoqué par la différence de température et la déformation mécanique, assurer la stabilité de la transmission du signal optique et réduire l'atténuation du signal pendant la transmission.

● Faible atténuation du signal : la fibre optique de haute qualité sélectionnée présente de bonnes performances de transmission, une faible atténuation du signal et peut réaliser une transmission de données à haute vitesse sur longue distance, répondant aux besoins de communication des systèmes de transmission haute tension et de divers scénarios industriels.

Caractéristiques d'adaptabilité environnementale

● Résistance à la corrosion : la gaine extérieure et les composants métalliques internes du produit sont traités avec une technologie anticorrosion, qui peut résister à l'érosion des pluies acides, du brouillard salin et d'autres environnements difficiles, et convient à une utilisation dans les zones côtières, industrielles et autres zones aux conditions environnementales difficiles.

● Anti-âge et résistance aux hautes et basses températures : le matériau du produit a de bonnes performances anti-âge, peut s'adapter à l'environnement d'utilisation extérieure à long terme et peut fonctionner normalement dans la plage de température de -40 ℃ à 80 ℃, assurant le fonctionnement stable du produit dans différentes régions climatiques.

Le fil de terre aérien composite à fibre optique Uni-tube est principalement utilisé pour 110KV, 220KV, 500KV, 750KV et les lignes de communication des systèmes de transmission aériens à haute tension.

Caractéristiques

● Bonne résistance à la traction

● Petit diamètre, poids léger, faible charge supplémentaire sur la tour

● Unité optique de surlongueur de fibre appropriée, facile à fabriquer

Caractéristiques des fibres optiques

	Atténuation				Bande passante		Dispersion du mode de polarisation
	@850nm	@1300nm	@1310nm	@1550nm	@850nm	@1300nm	Fibre individuelle	Valeur du lien de conception (M=20, Q=0,01 %)
G652D	—	—	≤0,35dB/km	≤0,21dB/km	—	—	≤0,20ps/km	≤0,1ps/km
G655	—	—	—	≤0,22dB/km	—	—	≤0,20ps/km	≤0,1ps/km
50/125μm	≤3,0 dB/km	≤1,0 dB/km	—	—	≥600MHz.km	≥1200MHz.km	—	—
62,5/125 μm	≤3,5dB/km	≤1,0 dB/km	—	—	≥200MHz.km	≥600MHz.km	—	—

Constructions et performances

	Classement	Matériel	Valeur
Construction	Fibre Optique	G652D/G655 etc.	2 - 48
	Tube de protection	Tube en acier inoxydable	1,5 - 6 mm
	Ligne échouée	COMME fil/fil AA/tige Al	1,5 - 6 mm
	Max. Diamètre		18mm
	Max. Coupe transversale		200mm2
Caractéristiques	Selon les normes DL/T 832, IEC60794-4-10, IEEE1138
	Max. Résistance à la traction (RTS) (kN)		280
	Max. Résistance à l'écrasement (N/100 mm)		2200
	Max. Capacité de courant court (40℃-200℃)(kA2s)		100
	Min. Rayon de courbure (dynamique)		20D
	Min. Rayon de courbure (statique)		15D
Performance environnementale	Installation (℃)		-10 à +50
	Transport et exploitation (℃)		-40 à +65

Remarque : D correspond au diamètre du câble.

Type spécifique et données techniques

Non.	Données techniques
Non.	Type de produit	Type de structure	Max. Nombre de fibres	Section du fil AS (mm²)	Diamètre （mm）	Poids du câble (kg/km)	Taux de résistance à la traction （kN）	20 ℃CC Résistance （Ω/km）	Capacité actuelle de courte durée (40-200 ℃ kA2.s)
1	OPGW-24B1.3-40-[51;9]	6/3.0/20AS, unité optique 1/3.0	24	≈40	9.0	≤304	≥51	≤2,10	≥9
2	OPGW-24B1.3-50-[58;11.5]	6/3.2/20AS, unité optique 1/3.2	24	≈50	9.6	≤345	≥58	≤1,82	≥11,5
3	OPGW-48B1.3-70-[77;24]	6/3.8/20AS, unité optique 1/3.8	48	≈70	11.4	≤475	≥77	≤1,30	≥24
4	OPGW-48B1.3-70-[42;38]	6/3.8/40AS, unité optique 1/3.8	48	≈70	11.4	≤340	≥42	≤0,70	≥38

Caractéristiques des tests mécaniques et environnementaux

Article	Méthode d'essai	Exigences
Tension	CEI 60794-1-2-E1 Charge : selon la structure du câble Longueur de l'échantillon : pas moins de 10 m, longueur liée pas moins de 100 m Durée : 1min	40 % RTS, pas de déformation supplémentaire des fibres (0,01 %), pas d'atténuation supplémentaire (0,03 dB). Déformation des fibres RTS 60 % ≤ 0,25 %, atténuation supplémentaire ≤ 0,05 dB (Pas d'atténuation supplémentaire après test).
Écraser	CEI 60794-1-2-E3 Charge : selon le tableau ci-dessus, trois points Durée : 10min	Atténuation supplémentaire à 1 550 nm ≤ 0,05 dB/fibre ; Aucun dommage aux éléments
Pénétration de l'eau	CEI 60794-1-2-F5B Durée : 1 heure Longueur de l'échantillon : 0,5 m Hauteur d'eau : 1 m	Aucune fuite d'eau.
Cyclisme de température	CEI 60794-1-2-F1 Longueur de l'échantillon : Pas moins de 500 m Plage de température : -40℃ à +65℃ Cycles : 2 Temps de séjour du test de cyclage de la température : 12 h	Le changement du coefficient d'atténuation doit être inférieur à 0,1 dB/km à 1 550 nm.
