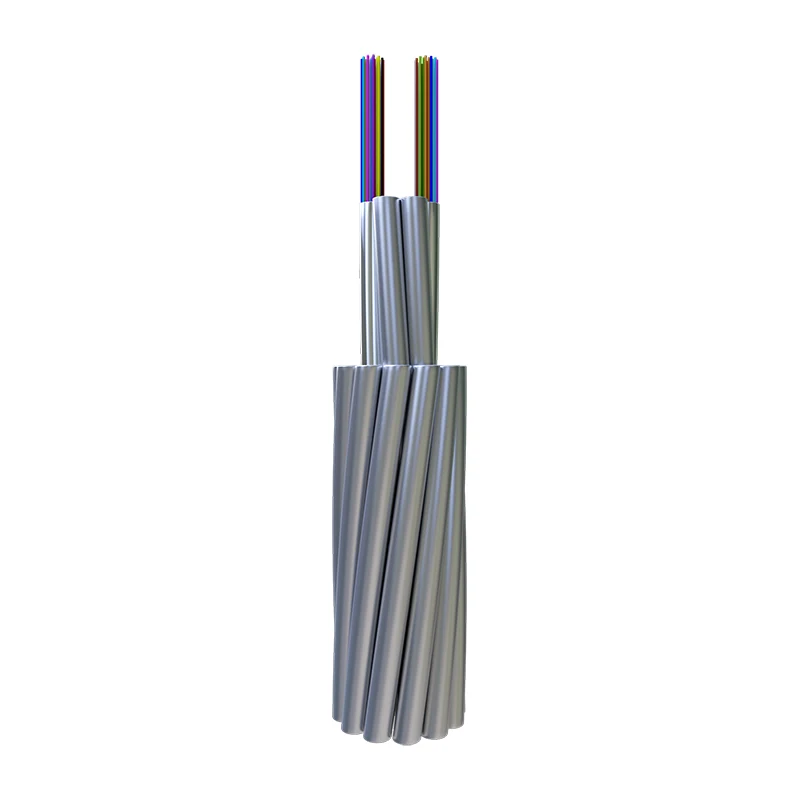

Fil de terre aérien composite à fibre optique à tube toronné

Le fil de terre aérien composite à fibre optique à tube toronné Orientalfiber (OPGW) est un câble hybride aérien multifonctionnel d'Orientalfiber, un fabricant et fournisseur fiable en Chine. Cet OPGW intègre des fibres optiques dans une structure de tubes toronnés, servant à la fois de fil de terre aérien et de support de communication optique haute capacité. Il est conçu pour garantir une transmission de données stable, de solides performances mécaniques et une durabilité à long terme dans les environnements de déploiement aériens. Le produit convient aux réseaux électriques, aux chemins de fer et à d'autres projets d'infrastructure où la protection contre la foudre et la fiabilité des communications sont essentielles.

envoyer une demande

Description du produit

Dans la construction de réseaux électriques modernes, la demande simultanée de transmission haute tension et de transport de données à haut débit n’a jamais été aussi forte.Fibre orientalepropose un service spécialiséFil de terre aérien composite à fibre optique à tube toronné (OPGW), un câble hybride sophistiqué conçu pour remplacer les fils blindés traditionnels. En intégrant des fibres optiques dans une structure métallique toronnée, notre OPGW offre une solution à double fonction : fournir une protection fiable contre la foudre pour les lignes à haute tension tout en servant d'épine dorsale pour les télécommunications et l'automatisation du réseau.

Définition du produit : l'infrastructure à double rôle

LeFil de terre aérien composite à fibre optique à tube toronnéest un câble aérien qui remplit les fonctions d'un fil de terre conventionnel (protégeant la ligne de transmission contre la foudre et les courants de court-circuit) tout en abritant des fibres optiques pour la transmission de données. Cette conception toronnée permet un nombre de fibres plus élevé et une plus grande durabilité, ce qui en fait le choix préféré pour la construction de réseaux fédérateurs dans le secteur des services publics d'électricité.

Valeur stratégique pour les achats et l'ingénierie

ChoisirFibre orientaleen tant que partenaire d’approvisionnement, vous garantissez que votre infrastructure répond aux exigences rigoureuses du paysage énergétique de 2026. Les principaux avantages en matière d’approvisionnement comprennent :

Haute densité de fibres :Notre conception à tube toronné peut accueillir beaucoup plus de fibres que les versions à tube central, prenant ainsi en charge l'expansion du réseau à l'épreuve du temps pour la 5G et l'IoT des réseaux intelligents.
Capacité de court-circuit optimisée :Conçu pour gérer des courants de défaut élevés sans compromettre l'intégrité des fibres optiques à l'intérieur.
Coûts du cycle de vie réduits :Avec une durée de vie correspondant à la ligne de transmission elle-même, leFil de terre aérien composite à fibre optique à tube toronnéréduit le besoin de maintenance ou de mises à niveau fréquentes.
Logistique et échelle mondiale :Avec une production annuelle de 20 millions de dollars, nous fournissons l'échelle de fabrication nécessaire pour soutenir les projets d'infrastructure de 500KV et 750KV au niveau national.

Caractéristiques techniques et avantages en termes de performances

LeFibre orientaleOPGW est fabriqué avec précision pour garantir qu'il prospère dans les environnements extérieurs les plus volatiles :

Stabilité mécanique :Un contrôle précis du processus garantit que les fibres restent sans contrainte, même en cas de vent violent, de charge de glace ou de forces d'installation à haute résistance.
Protection thermique :Les tubes toronnés sont remplis de composés spécialisés qui protègent les fibres de la chaleur extrême générée lors des courts-circuits sur la ligne électrique.
Résistance à la corrosion :Utilisant des fils en acier recouvert d'aluminium (ACS) et en alliage d'aluminium, le câble est très résistant à la dégradation de l'environnement dans les zones côtières ou industrielles.
Options de grand diamètre :Spécialement conçu pour répondre aux exigences mécaniques des nouveaux systèmes de transmission haute tension (110KV à 750KV).

Spécifications détaillées et paramètres de conception

La configuration technique duFil de terre aérien composite à fibre optique à tube toronnépeut être personnalisé en fonction de la portée spécifique et des exigences électriques du projet :

Fonctionnalité	Spécification standard	Avantage opérationnel
Niveau de tension	110KV, 220KV, 500KV, 750KV	Polyvalent pour les réseaux régionaux et nationaux.
Nombre de fibres	Jusqu'à 144 fibres (ou plus sur demande)	Prend en charge un débit de données massif.
Composition du matériau	ACS (acier plaqué aluminium) + AA (alliage d'aluminium)	Rapport résistance/poids élevé.
Conformité aux normes	IEEE 1138, CEI 60794-4	Garantit l’interopérabilité et la sécurité mondiales.

Applications principales : renforcer le réseau intelligent

LeFil de terre aérien composite à fibre optique à tube toronnédepuisFibre orientaleest un élément essentiel dans plusieurs secteurs clés :

Transmission haute tension :Fil de terre primaire pour les lignes 220KV et 500KV nouvellement construites, offrant un blindage contre la foudre et une mise à la terre.
Communication avec le service public d'électricité :Surveillance en temps réel des postes de transformation, télérelève et relais de protection.
Liaison haut débit :Location de capacités excédentaires de fibre à des opérateurs de télécommunications pour le transport de données en milieu rural ou longue distance.
Gestion des réseaux intelligents :Faciliter la communication à faible latence requise pour la détection automatisée des défauts et l’auto-réparation du réseau.

Caractéristiques

● Contrôle précis du processus pour garantir de bonnes performances mécaniques et thermiques

● Plus grand diamètre et plus de fibres optiques

● Structure stable et haute fiabilité

● Haute résistance à la traction et grande capacité de courant de courte durée

Caractéristiques des fibres optiques

	Atténuation				Bande passante		Polarisation Dispersion des modes
	@850nm	@1300nm	@1310nm	@1550nm	@850nm	@1300nm	Individuel Fibre	Conception Valeur du lien (M=20, Q=0,01 %)
G652D	—	—	≤0,35dB/km	≤0,21dB/km	—	—	≤0,20ps/ kilomètres	≤0,1ps/ kilomètres
G655	—	—	—	≤0,22dB/km	—	—	≤0,20ps/ kilomètres	≤0,1ps/ kilomètres
50/125μm	≤3,0 dB/km	≤1,0 dB/km	—	—	≥600MHz.km	≥1200MHz.km	—	—
62,5/125 μm	≤3,5dB/km	≤1,0 dB/km	—	—	≥200MHz.km	≥600MHz.km	—	—

Constructions et performances

	Classement	Matériel	Valeur
Construction	Fibre Optique	G652D/G655 etc.	2 - 144
	Tube de protection	Tube en acier inoxydable	1,5 - 6 mm
	Ligne échouée	COMME fil/fil AA/tige Al	1,5 - 6 mm
	Max. Diamètre		30mm
	Max. Coupe transversale		500mm²
Caractéristiques	Selon les normes DL/T 832, CEI60794-4-10, IEEE1138
	Max. Résistance à la traction (RTS) (kN)		700
	Max. Résistance à l'écrasement (N/100 mm)		3000
	Max. Capacité de courant court (40℃à 200℃)(kA2s)		2000
	Min. Rayon de courbure (dynamique)		20D
	Min. Rayon de courbure (statique)		15D
Environnement Performances	Installation (℃)		-10 à +50
	Transport et exploitation (℃)		-40 à +65

Remarque : D correspond au diamètre du câble.

Type spécifique et données techniques

Non.	Données techniques
Non.	Type de produit	Type de structure	Max. Fibre Compter	Section du fil AS (mm2)	Diamètre （mm）	Poids du câble (kg/km)	Taux de résistance à la traction （kN）	20 ℃CC Résistance （Ω/km）	Capacité actuelle de courte durée (40-200 ℃kA2.s)
1	OPGW-48B1.3-90- [112;45]	1/2,6/20AS+4/2,5/20AS+ 11/2,8/20AS, unité optique 2/2,5	48	≈90	13.2	≤641	≥112	≤0,98	≥45
2	OPGW-48B1.3-90- [57;67]	1/2,6/40AS+4/2,5/40AS+ 11/2,8/40AS, unité optique 2/2,5	48	≈90	13.2	≤457	≥57	≤0,52	≥67
3	OPGW-24B1.3-100-[118;50]	1/2,6/20AS+5/2,5/20AS+ 11/2,8/20AS, unité optique 1/2,5	24	≈100	13.2	≤674	≥118	≤0,93	≥50
4	OPGW-24B1.3-100-[60;74]	1/2,6/40AS+5/2,5/40AS+ 11/2,8/40AS, unité optique 1/2,5	24	≈100	13.2	≤479	≥60	≤0,49	≥74
5	OPGW-24B1.3-110-[133;63]	1/2,6/20AS+5/2,5/20AS+ 10/3.2/20AS, unité optique 1/2.5	24	≈110	14	≤760	≥133	≤0,83	≥63
6	OPGW-24B1.3-110-[140;68]	1/2,8/20AS+5/2,7/20AS+ 11/3.05/20AS, unité optique 1/2.6	24	≈110	14.3	≤791	≥140	≤0,80	≥68
7	OPGW-24B1.3-110-[67;95]	1/2,9/20AS+5/2,8/20AS+ 12/2,8/AA, unité optique 1/2,7	24	≈37 ≈74(AA)	14.1	≤473	≥67	≤0,40	≥95
8	OPGW-36B1.3-120-[145;73]	1/3.0/20AS+5/2.9/20AS+ 12/2,9/20AS, unité optique 1/2,8	36	≈120	14.6	≤820	≥145	≤0,77	≥73
9	OPGW-36B1.3-120-[95;98]	1/3,0/30AS+5/2,9/30AS+ 12/2,9/30AS, unité optique 1/2,8	36	≈120	14.6	≤700	≥95	≤0,55	≥98
10	OPGW-36B1.3-120-[74;110]	1/3,0/40AS+5/2,9/40AS+ 12/2,9/40AS, unité optique 1/2,8	36	≈120	14.6	≤582	≥74	≤0,42	≥110
11	OPGW-72B1.3-120-[147;76]	1/3.2/20AS+4/3.0/20AS+ 12/3.0/20AS, unité optique 2/2.9	72	≈120	15.2	≤832	≥147	≤0,76	≥76
12	OPGW-72B1.3-120-2[96;101]	1/3,2/30AS+4/3,0/30AS+ 12/3.0/30AS, unité optique 2/2.9	72	≈120	15.2	≤711	≥96	≤0,53	≥101
13	OPGW-72B1.3-120-[74;114]	1/3,2/40AS+4/3,0/40AS+ 12/3.0/40AS, unité optique 2/2.9	72	≈120	15.2	≤591	≥74	≤0,40	≥114
14	OPGW-36B1.3-130-[155;85]	1/3,2/20AS+5/3,0/20AS+ 12/3.0/20AS, unité optique 1/2.9	36	≈130	15.2	≤879	≥155	≤0,72	≥85
15	OPGW-36B1.3-130-[102;114]	1/3,2/30AS+5/3,0/30AS+ 12/3.0/30AS, unité optique 1/2.9	36	≈130	15.2	≤751	≥102	≤0,50	≥114
16	OPGW-36B1.3-130-[79;137]	1/3,2/40AS+5/3,0/40AS+ 12/3.0/40AS, unité optique 1/2.9	36	≈130	15.2	≤624	≥79	≤0,40	≥137
17	OPGW-36B1.3-140-[175;100]	1/3,3/20AS+5/3,2/20AS+ 12/3.2/20AS, unité optique 1/3.1	36	≈140	16.1	≤995	≥175	≤0,65	≥100
18	OPGW-36B1.3-140-[115;140]	1/3,3/30AS+5/3,2/30AS+ 12/3.2/30AS, unité optique 1/3.1	36	≈140	16.1	≤850	≥115	≤0,45	≥140
19	OPGW-36B1.3-145-[86;170]	1/3,3/20AS+5/3,2/20AS+ 12/3.2/AA, unité optique 1/3.1	36	≈49 ≈96(AA)	16.1	≤611	≥86	≤0,31	≥170
20	OPGW-48B1.3-150-[182;123]	1/3,4/20AS+5/3,3/20AS+ 12/3.3/20AS, unité optique 1/3.2	48	≈150	16.6	≤1055	≥182	≤0,60	≥123
21	OPGW-48B1.3-150-[122;165]	1/3,4/30AS+5/3,3/30AS+ 12/3.3/30AS, unité optique 1/3.2	48	≈150	16.6	≤901	≥122	≤0,42	≥165
22	OPGW-48B1.3-150-[95;195]	1/3,4/40AS+5/3,3/40AS+ 12/3.3/40AS, unité optique 1/3.2	48	≈150	16.6	≤747	≥95	≤0,33	≥195
23	OPGW-72B1.3-150-[172;110]	1/3,4/20AS+4/3,3/20AS+ 12/3.3/20AS, unité optique 2/3.2	72	≈150	16.6	≤998	≥172	≤0,64	≥110
24	OPGW-72B1.3-150-[116;147]	1/3,4/30AS+4/3,3/30AS+ 12/3.3/30AS, unité optique 2/3.2	72	≈150	16.6	≤853	≥116	≤0,45	≥147
25	OPGW-48B1.3-170-[198;150]	1/3,6/20AS+5/3,5/20AS+ 12/3,5/20AS, unité optique 1/3,4	48	≈170	17.6	≤1190	≥198	≤0,54	≥150
26	OPGW-72B1.3-170-[199;156]	1/3,8/20AS+4/3,6/20AS+ 12/3,6/20AS, unité optique 2/3,5	72	≈170	18.2	≤1187	≥199	≤0,54	≥156
27	OPGW-48B1.3-180-[252;125]	1/3,8/14AS+5/3,6/14AS+ 12/3,6/14AS, unité optique 1/3,5	48	≈180	18.2	≤1372	≥252	≤0,72	≥125
28	OPGW-48B1.3-180-[211;175]	1/3,8/20AS+5/3,6/20AS+ 12/3,6/20AS, unité optique 1/3,5	48	≈180	18.2	≤1255	≥211	≤0,50	≥175
29	OPGW-48B1.3-180-[147;234]	1/3,8/30AS+5/3,6/30AS+ 12/3,6/30AS, unité optique 1/3,5	48	≈180	18.2	≤1071	≥147	≤0,35	≥234
30	OPGW-48B1.3-180-[113 262]	1/3,8/40AS+5/3,6/40AS+ 12/3,6/40AS, unité optique 1/3,5	48	≈180	18.2	≤888	≥113	≤0,28	≥262
31	OPGW-48B1.3-235-[268;243.4]	1/2,7/20AS+4/2,5/20AS+ 12/2,5/20AS+13/3,8/20AS, Unité optique 1/3,5	48	≈235	20.3	≤1594	≥268	≤0,38	≥243,4

Caractéristiques des tests mécaniques et environnementaux

Article	Tester Méthode	Exigences
Tension	CEI 60794-1-2-E1 Charger : selon la structure du câble Échantillon longueur : pas moins de 10 m, longueur liée pas moins de 100 m Durée temps : 1min	40%RTS aucune contrainte supplémentaire sur les fibres (0,01 %), aucune contrainte supplémentaire atténuation (0,03dB). 60%RTS déformation des fibres≤0,25 %, supplémentaire atténuation≤0,05dB (Non atténuation supplémentaire après essai).
Écraser	CEI 60794-1-2-E3 Charger : selon le tableau ci-dessus, trois points Durée durée : 10min	Supplémentaire atténuation à 1 550 nm ≤ 0,05 dB/fibre ; Aucun dommage aux éléments
Eau Pénétration	CEI 60794-1-2-F5B Temps : 1 heure Longueur de l'échantillon : 0,5 m Eau hauteur : 1m	Non fuite d'eau.
Température Cyclisme	CEI 60794-1-2-F1 Échantillon longueur : pas moins de 500 m Température plage : -40℃à +65℃ Cycles : 2 Température Temps de séjour du test de cyclisme : 12h	Le la variation du coefficient d'atténuation doit être inférieure à 0,1 dB/km à 1 550 nm.

Foire aux questions (FAQ)

Pourquoi l'OPGW à tubes toronnés est-il meilleur pour les lignes à haute tension ?

La conception à tube toronné permet un diamètre de câble plus grand et un nombre de fibres plus élevé. Il répartit également les contraintes mécaniques de manière plus uniforme sur le câble, ce qui est vital pour les croisements à longue portée utilisés dans les lignes 500KV et 750KV.

Comment Orientalfiber garantit-il la qualité de l'OPGW ?

Nous opérons sous les systèmes de gestion de la qualité ISO9001 et de sécurité ISO45001. Chaque lot de fil de terre aérien composite à fibre optique à tube toronné est soumis à des tests rigoureux de résistance à la traction, de résistance à l'écrasement et de performance en court-circuit avant expédition.

Ce câble peut-il être utilisé sur des lignes existantes ?

Bien qu'il soit souvent utilisé pour les lignes « nouvellement construites », l'OPGW est fréquemment utilisé pour remplacer les fils de terre traditionnels existants lors de projets de modernisation du réseau afin d'ajouter des capacités de communication aux anciennes routes.
