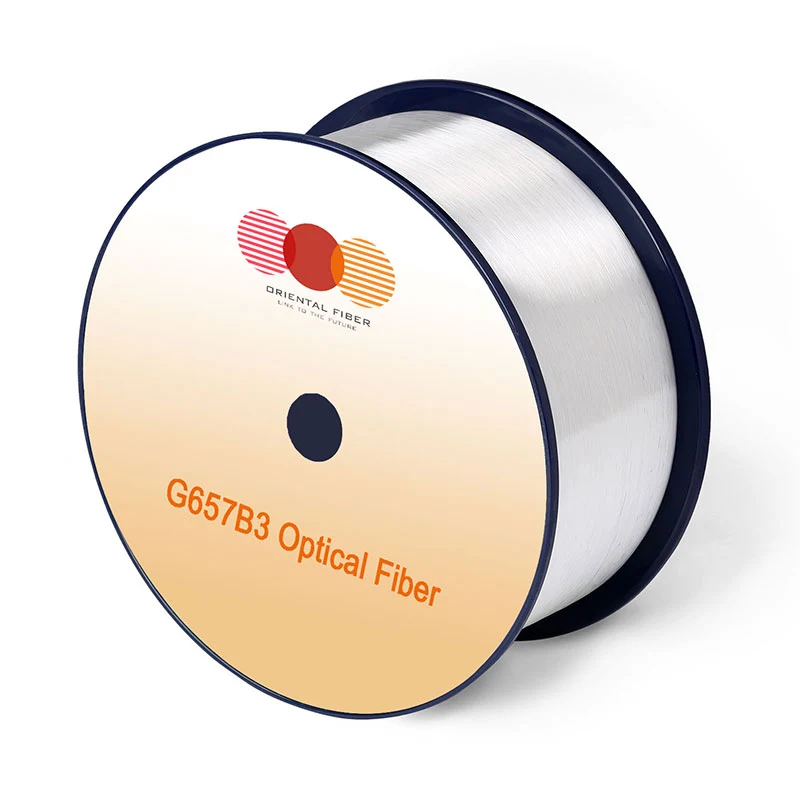

Fibre optique monomode g.657.b3

Caractéristiques

Conditions

Spécifié valeurs

Unités

Optique Caractéristiques

Atténuation

1310 nm

≤0,35

[db / km]

1383 nm （après H2-agent）

≤0,35

[db / km]

1550 nm

≤0,21

[db / km]

1625 nm

≤0,23

[db / km]

Atténuation vs longueur d'onde

Max. α di ff érence

1285-1330 nm, en Référence à 1310 nm

≤0,03

[db / km]

1525-1575 nm, en Référence à 1550 nm

≤0,02

[db / km]

Zéro Longueur d'onde de dispersion (λ0)

-

1300-1324

[nm]

Zéro Pente de dispersion (S0)

-

≤0,092

[ps / (nm2 · km)]

PMD

Maximum Fibre individuelle

-

≤0,1

[ps / √km]

Valeur de conception des liens （M = 20 ， Q = 0,01%)

-

≤0,06

[ps / √km]

Typique Valeur

-

0.04

[ps / √km]

Câble Cuto ff longueur d'accès (λcc)

-

≤1260

[nm]

Mode Diamètre du champ （MFD）

1310 nm

8.2-9.0

[μm]

1550 nm

9.1-10.1

[μm]

Indice de groupe e ff ectif de réfraction （ne ff）

1310 nm

1.468

-

1550 nm

1.469

-

Indiquer Discontinuités

1310 nm

≤0,05

[db]

1550 nm

≤0,05

[db]

Géométrique Caractéristiques

Revêtement Diamètre

-

125,0 ± 0,7

[μm]

Revêtement Non-circularité

-

≤0,7

[%]

Revêtement Diamètre

-

235-245

[μm]

Revêtement de revêtement Erreur de concentration

-

≤12,0

[μm]

Revêtement Non-circularité

-

≤6,0

[%]

Noyau Erreur de concentration

-

≤0,5

[μm]

Curl (rayon)

-

≥4

[M]

Livraison Longueur

-

En haut à 25.2

[km / bobine]

Caractéristiques environnementales

1310 nm, 1550 nm et 1625 nm

Température Dépendance de la dépendance

-60 ℃ à + 85 ℃

≤0,05

[db / km]

Humidité Atténuation induite par le vélo

-10 ° C à + 85 ° C, 98% Rh

≤0,05

[db / km]

Eaux. Dépendance de la dépendance

23 ° C ， pendant 30 jours

≤0,05

[db / km]

Humide Dépendance de la chaleur atténuation induite

85 ° C et 85% rh ， pour 30 jours

≤0,05

[db / km]

Sec Vieillissement de la chaleur

85 ℃ ， pendant 30 jours

≤0,05

[db / km]

Mécanique Spéci fi cation

Preuve Épreuve

-

≥9,0

[N]

-

≥1,0

[%]

-

≥100

[KPSI]

Macro Perte

1 retourner un mandrin de Rayon de 10 mm

1550 nm

≤0,03

[db]

1 Retournez un mandrin de 10 mm de rayon

1625 nm

≤0,1

[db]

1 Retournez un mandrin de 7,5 mm de rayon

1550 nm

≤0,08

[db]

1 retourner un mandrin de Rayon de 7,5 mm

1625 nm

≤0,25

[db]

1 Tourne autour d'un mandrin de rayon de 5 mm

1550 nm

≤0,15

[db]

1 Tourne autour d'un mandrin de rayon de 5 mm

1625 nm

≤0,45

[db]

Revêtement Force de strip-tease

typique force moyenne

1.5

[N]

culminer forcer

1.3-8.9

[N]

Dynamique Paramètre de fatigue (ND)

-

≥20

-
