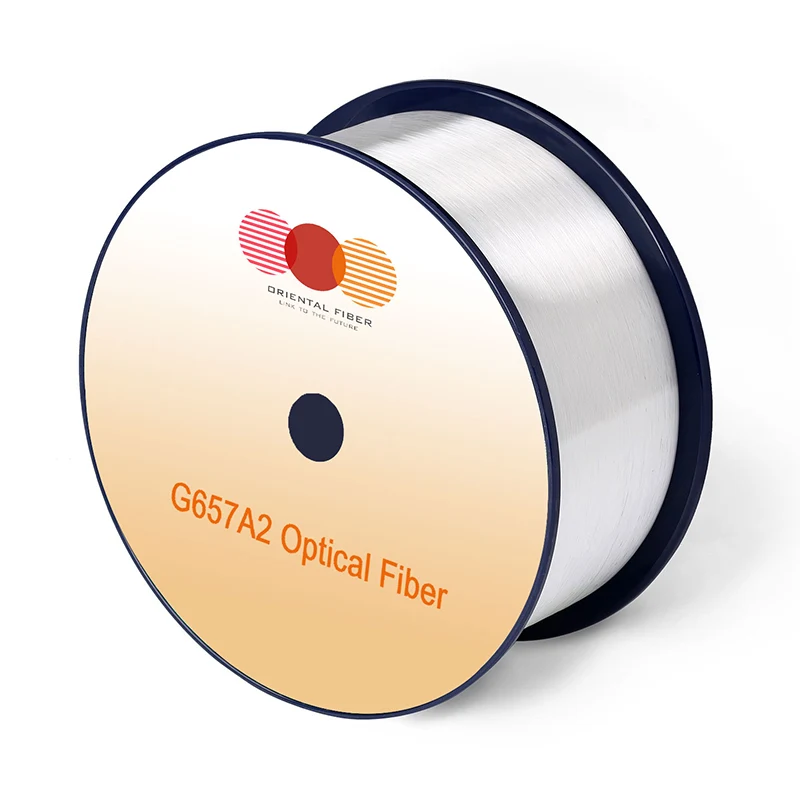

Fibre optique monomode g.657.a2

Caractéristiques

Conditions

Valeurs spécifiées

Unités

Caractéristiques optiques

Atténuation

1310 nm

≤0,35

[db / km]

1383 nm (après H2-agent)

≤0,35

[db / km]

1460 nm

≤0,25

[db / km]

1490 nm

≤0,23

[db / km]

1550 nm

≤0,21

[db / km]

1625 nm

≤0,23

[db / km]

Atténuation vs longueur d'onde

Max. α di ff érence

1285-1330 nm, en référence à 1310 nm

≤0,03

[db / km]

1525-1575 nm, en référence à 1550 nm

≤0,02

[db / km]

Longueur d'onde de dispersion zéro (λ0)

-

1300-1324

[nm]

Pente de dispersion zéro (S0)

-

≤0,092

[ps / (nm2 · km)]

PMD

Fibre individuelle maximale

-

≤0,1

[ps / √km]

Valeur de conception des liens (M = 20 ， Q = 0,01%)

-

≤0,06

[ps / √km]

Valeur typique

-

0.04

[ps / √km]

Couble-Longueur d'osteaux (λcc)

-

≤1260

[nm]

Diamètre du champ de mode (MFD)

1310 nm

8.4-9.2

[μm]

1550 nm

9.3-10.3

[μm]

Indice de groupe e ff cace de réfraction (ne ff)

1310 nm

1.466

-

1550 nm

1.467

-

Discontinuités de points

1310 nm

≤0,05

[db]

1550 nm

≤0,05

[db]

Caractéristiques géométriques

Diamètre de revêtement

-

125,0 ± 0,7

[μm]

Vêtue de non-circularité

-

≤0,7

[%]

Diamètre de revêtement

-

235-245

[μm]

Erreur de concentricité de mise en revêtement

-

≤12,0

[μm]

Non-circularité du revêtement

-

≤6,0

[%]

Erreur de concentricité de noyau

-

≤0,5

[μm]

Curl (rayon)

-

≥4

[M]

Durée de livraison

-

Jusqu'à 50,4

[km / bobine]

Caractéristiques environnementales

1310 nm, 1550 nm et 1625 nm

Dépendance à la température induite

-60 ℃ à + 85 ℃

≤0,05

[db / km]

Atténuation induite par le cycle de la température

-10 ° C à + 85 ° C, 98% Rh

≤0,05

[db / km]

La dépendance à l'eau a provoqué une atténuation

23 ° C, pendant 30 jours

≤0,05

[db / km]

Dépendance à la chaleur humide

85 ° C et 85% HR, pendant 30 jours

≤0,05

[db / km]

Vieillissement à la chaleur sèche

85 ℃, pendant 30 jours

≤0,05

[db / km]

Spécification mécanique

Test de preuve

-

≥9,0

[N]

-

≥1,0

[%]

-

≥100

[KPSI]

Atténuation induite par macro-bend

10 tourne autour d'un mandrin de 15 mm de rayon

1550 nm

≤0,03

[db]

10 tourne autour d'un mandrin de 15 mm de rayon

1625 nm

≤0,1

[db]

1 tourne autour d'un mandrin de 10 mm de rayon

1550 nm

≤0,1

[db]

1 tourne autour d'un mandrin de 10 mm de rayon

1625 nm

≤0,2

[db]

1 Retourne un mandrin de 7,5 mm de rayon

1550 nm

≤0,5

[db]

1 Retourne un mandrin de 7,5 mm de rayon

1625 nm

≤1,0

[db]

Force de bande de revêtement

force moyenne typique

1.5

[N]

pic

1.3-8.9

[N]

Paramètre de fatigue dynamique (ND)

-

≥20

-
