Série CWDM à canal unique (1x2)

ParamètresSymbolePerformanceUnitéPlage de longueurs d'ondeWr1260 ~ 1620nmLongueur d'onde du centre de canalCw1271、1291、1311 、 1331 、 1351、13711471、1491、1511 、 1531 、 1551、1571nmEspacement des canauxSp20nmBande passante de la bande passante @ -1dbPBLC ± 6,5nmPerteIlBande passan......

envoyer une demande

Description du produit

Paramètres	Symbole	Performance	Unité
Plage de longueurs d'onde	Wr	1260 ~ 1620	nm
Longueur d'onde du centre de canal	Cw	1271、1291、1311 、 1331 、 1351、1371 1471、1491、1511 、 1531 、 1551、1571	nm
Espacement des canaux	Sp	20	nm
Bande passante de la bande passante @ -1db	PB	LC ± 6,5	nm
Perte	Il	Bande passante: ≤0,40	db
Perte	Il	Réflexion: ≤0,40	db
Isolement du canal adjacent	Grand	≥ 30	db
Isolement des canaux non adjacents	Ine	≥ 40	db
Isolement du canal de réflexion	Isor	≥ 13	db
Perte dépendante de la polarisation	Pdl	≤ 0,1	db
Pertes de rendement	Rl	≥ 50	db
Directivité	Diron	≥ 50	db
Dispersion en mode polarisation	PMD	≤ 0,1	db
Puissance d'entrée optique	P	≤ 300	MW
Température de fonctionnement	Haut	-25 ~ +70	℃
Température de stockage	Cuillère à café	-40 ~ +85	℃
Type de fibre		Corning SMF-28 Ultra Fibre (G657 A1), fibre nue
Longueur de fibre		≥1,2	m
Dimension de package	Pkg	Φ4.0 × 30 Φ5.5 × 35 ou φ5.5 × 38	MM

Remarque: 1. Tous les spécifications excluant les connecteurs.

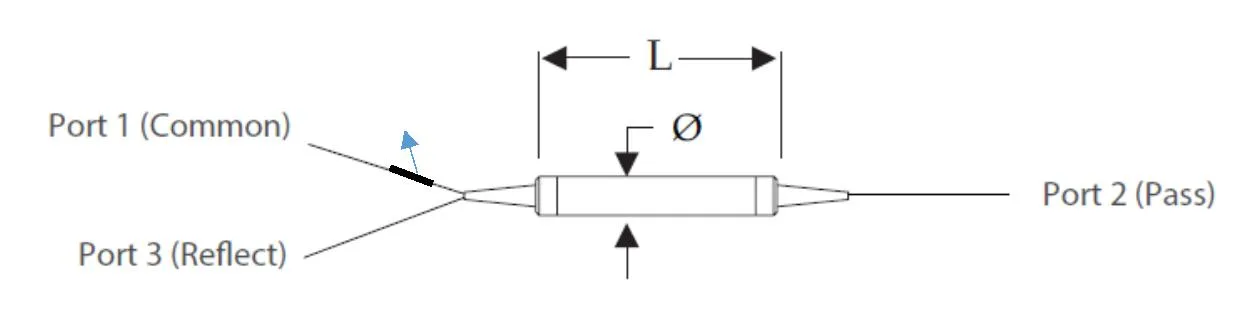

Dessin mécanique (unité: mm)

Single Channel CWDM Series (1x2)
