CWDM compact à 6 canaux (CCWDM)

ParamètresSymbolePerformanceUnitéPlage de longueurs d'ondeWr1260 ~ 1620nmLongueur d'onde du centre de canalCw1271 ~ 1371 & 1371 ~ 1271 (Mux & Demux)1471 ~ 1571 et 1571 ~ 1471 (Mux & Demux)nmEspacement des canauxSp20nmBande passante de la bande passante @ -1dbPBLC ±......

envoyer une demande

Description du produit

Paramètres	Symbole	Performance	Unité
Plage de longueurs d'onde	Wr	1260 ~ 1620	nm
Longueur d'onde du centre de canal	Cw	1271 ~ 1371 & 1371 ~ 1271 (Mux & Demux) 1471 ~ 1571 et 1571 ~ 1471 (Mux & Demux)	nm
Espacement des canaux	Sp	20	nm
Bande passante de la bande passante @ -1db	PB	LC ± 6,5	nm
Rippage de la bande passante		≤ 0,5	db
Perte	Il	Canal initial: ≤0,50	db
Perte	Il	Dernier canal: ≤1,80	db
Isolement du canal adjacent	Grand	≥ 30	db
Isolement des canaux non adjacents	Ine	≥ 40	db
Perte dépendante de la polarisation	Pdl	≤ 0,15	db
Pertes de rendement	Rl	≥ 55	db
Directivité	Diron	≥ 50	db
Dispersion en mode polarisation	PMD	≤ 0,1	db
Puissance d'entrée optique	P	≤ 300	MW
Température de fonctionnement	Haut	-25 ~ +70	℃
Température de stockage	Cuillère à café	-40 ~ +85	℃
Type de fibre		Corning SMF-28ultra Fibre (G657 A1), fibre nue
Longueur de fibre		≥1,2	m
Dimension de package	Pkg	44x28x6	MM

Remarque: 1. Tous les spécifications excluant les connecteurs.

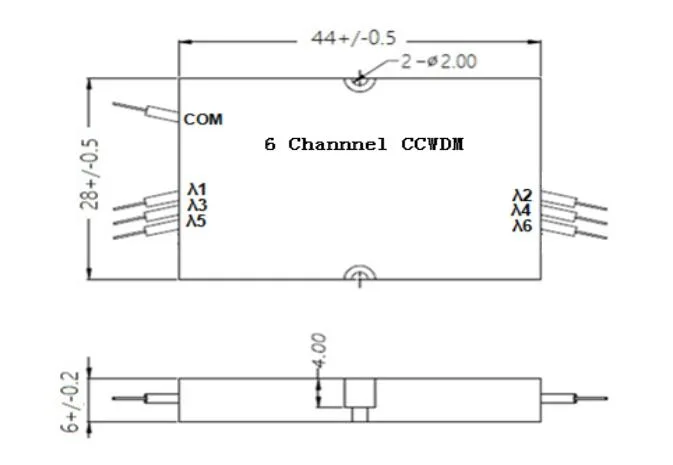

Dessin mécanique (unité: mm)

6 Channel Compact CWDM (CCWDM)

Balises actives: CWDM compact à 6 canaux (CCWDM)
