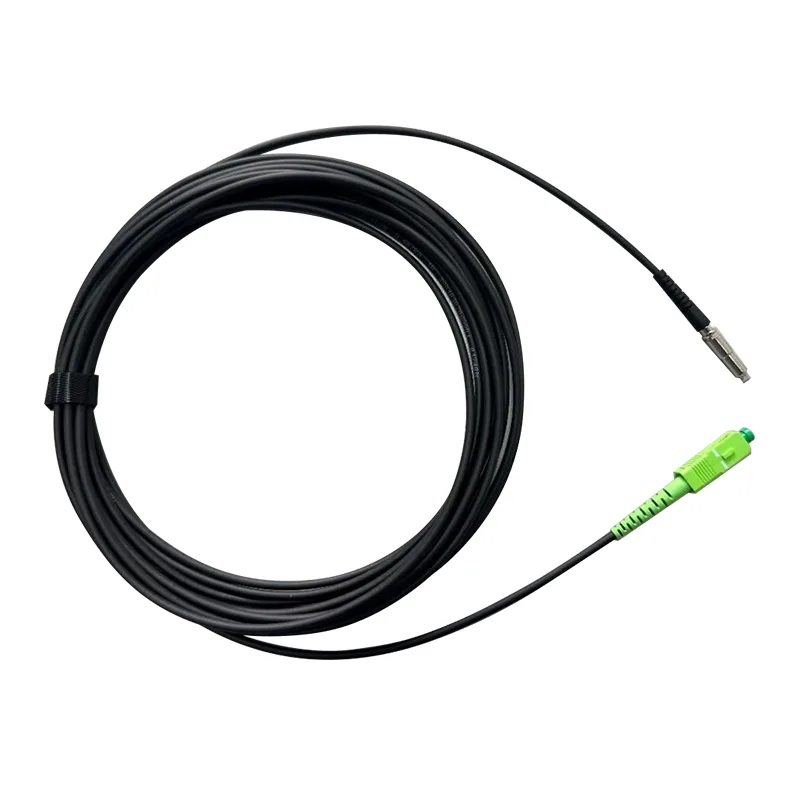

Mini cordon de brassage SC/APC

The Orientalfiber Mini SC/APC Patch Cord is a professional optical patch solution from our China-based factory, designed for high-performance network connectivity. This patch cord is suitable for FTTX, FTTH, Ethernet, and CATV applications, offering reliable signal distribution and simple installation. As a leading Orientalfiber supplier, we ensure our Mini SC/APC Patch Cord meets industry standards and supports fast deployment for both commercial and residential networks.

envoyer une demande

Description du produit

Le Mini SC/APC Patch Cord est un câble de connexion à fibre optique doté d'un connecteur SC/APC compact. Il est conçu pour fournir une faible perte d'insertion et une perte de retour élevée, garantissant ainsi l'intégrité du signal sur une large gamme de réseaux optiques. Notre produit est fabriqué sous un contrôle de qualité strict pour répondre aux exigences des systèmes FTTX/FTTH modernes et des réseaux optiques passifs (PON).

Applications clés

Systèmes FTTX/FTTH

Réseaux Ethernet

Liens CATV

Distribution du signal optique

Réseaux optiques passifs (PON)

Caractéristiques techniques

Faible perte d'insertion, perte de retour élevée

Haute répétabilité et échangeabilité

100 % testé pour l'insertion, la perte de retour, la face d'extrémité et les interférences

Forte endurance mécanique

Conforme aux normes Telcordia GR-326-Core

Installation rapide et facile pour un câblage traversant le mur

Maintient des performances stables dans les environnements de câblage denses

Spécification technique :

Constructions	Unité	Descriptions
Nombre de fibres		Simplexe
Longueur d'onde	nm	1310/1550
Perte d'insertion	dB	≤0,30
Perte de retour	dB	≥60 (APC)
Couleur de la gaine du câble		Noir, ou personnalisable
Diamètre extérieur du câble	mm	φ3,0 ± 0,1
Mode fibre		Mode unique : G657 B3
Matériau de la gaine du câble		TPU, UVesisn.
Poids du câble	kg/km	8,5 (environ)
Impression du contenu		Personnalisable
Longueur	m	80 ou personnalisable (Tolérance : ±0,5 m)
Type de connecteur		Saisir:	Connecteur mini-SC/APC
		Sortir:	Connecteur SC/APC
Température de fonctionnement	℃	-20°C ~ +60℃
Température de stockage	℃	-40 ℃ ~ +85 ℃

Structure du câble :

Mini SC/APC Patch Cord

Articles		Descriptions
Fibre optique	Type de fibre	Mode unique ITU-T G.657B3
	Diamètre du noyau (μm)	8-11μm
	Diamètre du bardage (μm)	125,0 ± 0,7 μm
	Diamètre du revêtement (μm)	245 ± 10 μm (avant coloré) 250 ± 15 μm (coloré)
	Diamètre du champ de mode	8,6 ~ 8,8 ± 0,4 μm à 1310 nm 9,6 ~ 9,8 ± 0,5 μm à 1550 nm
	Longueurs d'onde de fonctionnement	1260 ~ 1625 nm
	Couleur	Bleu
	Atténuation du câble	≤0,35dB/km λ= 1310 nm ≤0,25 dB/km λ = 1 550 nm ≤0,26 dB/km λ = 1 625 nm
	Nombre de fibres	1
	Fabricant de verre
Fibre tampon serrée	Diamètre	0,90 ± 0,05 mm
	Couleur	Bleu
	Matériel	LSZH
Veste extérieure	Diamètre	3,0 ± 0,1 mm
	Épaisseur	0,8 ± 0,1 mm
	Couleur	Noir
	Matériel	TPU, résistant aux UV.
Membre de force	Matériel	Fil d'aramide
Portée	1	80m
Affaissement de l'installation	/	1%
Vitesse maximale du vent	/	50 km/h
Poids	/	8,4 kg/km
Tension de traction en fonctionnement	1	200N
Tension de traction maximale	/	1000N
Application de câble	/	De plein air, Installation d'antennes et de conduits Autonome

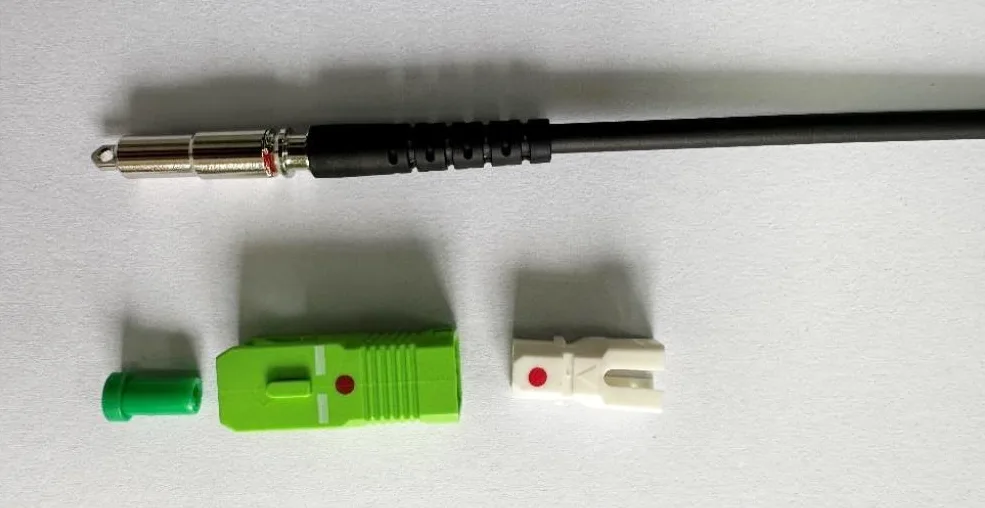

Schéma du produit :

Mini SC/APC Patch Cord

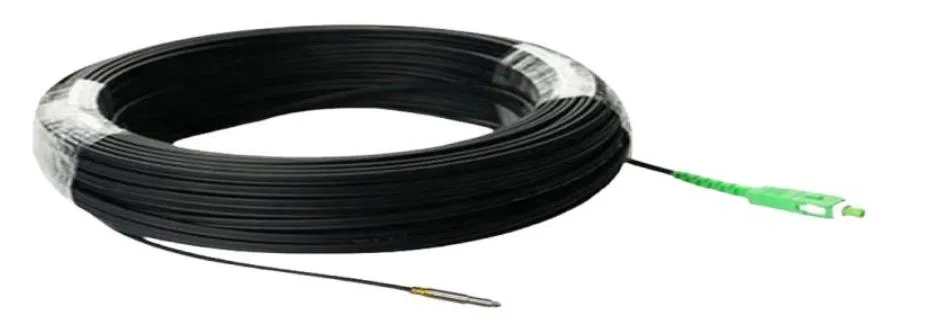

Emballer:

Mini SC/APC Patch Cord

Avantages techniques

Polissage de précision

Nos connecteurs Mini SC/APC subissent un polissage d'angle précis pour une réflexion arrière minimale et des performances optiques supérieures.

Durabilité et fiabilité

La gaine du câble est conçue pour résister à la flexion, aux contraintes de traction et à l'usure environnementale, garantissant ainsi la longévité dans les installations exigeantes.

Intégration facile

Le cordon de brassage prend en charge un déploiement et une reconfiguration rapides, idéal pour les fournisseurs de services, les intégrateurs de réseaux et les configurations d'entreprise.

Assurance qualité

Chaque cordon de brassage Orientalfiber Mini SC/APC est testé à 100 % pour la perte d'insertion, la perte de retour et l'inspection de l'extrémité avant de quitter l'usine, garantissant des performances constantes.

Guide d'installation

Identifiez les ports réseau et la longueur de câble requise.

Connectez fermement les connecteurs SC/APC aux appareils désignés.

Évitez de plier ou de tordre excessivement pour maintenir une qualité de signal optimale.

Utilisez une gestion appropriée des câbles pour organiser plusieurs cordons dans des environnements à haute densité.

FAQ

Q : Le cordon de brassage Mini SC/APC peut-il être utilisé à l'extérieur ?

R : Oui, en utilisant une veste LSZH ou extérieure, elle peut résister aux conditions extérieures standard.

Q : Quels types de fibres sont pris en charge ?

R : Le cordon de brassage prend en charge les fibres monomodes G.657 et G.652, couramment utilisées dans les réseaux FTTX et PON.

Q : Pouvons-nous personnaliser la longueur du câble ?

R : Oui, des longueurs de 0,5 mètre à 20 mètres sont disponibles. Contactez-nous pour des exigences spécifiques.
