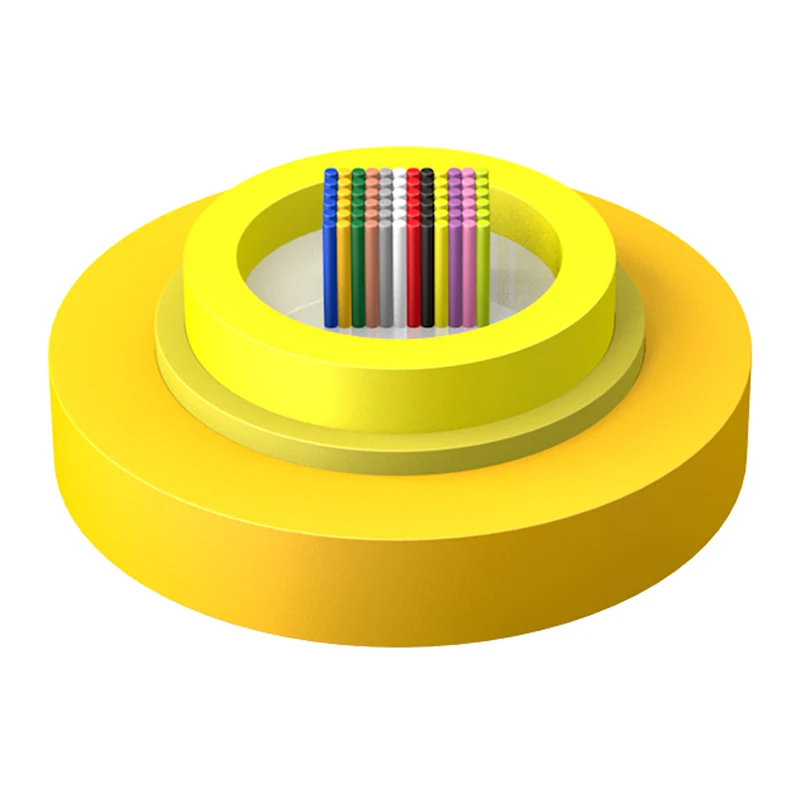

Conception de ruban à fibres intégrées
L'élément de renforcement aramide donne au câble une excellente résistance à la traction
Le matériau extérieur est résistant à la corrosion, imperméable, résistant aux UV, ignifuge et respectueux de l'environnement.
Distribution du câble intérieur
Interconnexion entre les instruments, les équipements de communication
Conformez-vous à Standard YD / T 1258.5, ICEA-596, GR-409, IEC 60794-2-30, etc.
1. Ruban de fibre
2. Tube lâche
3. Fil d'aramide
4. Veste out
|
Modèle de câble |
Nombre de fibres |
Poids du câble (réf) (kg / km) |
Résistance à la traction À long / court terme |
Écraser la résistance À long / court terme (N / 100 mm) |
Rayon de flexion Dynamique / statique (mm) |
|
GJFDV-48 |
12f × 4 |
84 |
200/660 |
300/1000 |
25d / 12.5d |
|
GJFDV-72 |
12f × 6 |
90 |
200/660 |
300/1000 |
25d / 12.5d |
|
GJFDV-96 |
12f × 8 |
100 |
200/660 |
300/1000 |
25d / 12.5d |
|
GJFDV-144 |
12f × 12 |
125 |
200/660 |
300/1000 |
25d / 12.5d |
|
Type de fibre |
Atténuation |
Ofl |
Bande passante en mode efficace |
10 gbit / s longueur de liaison Ethernet |
Rayon de courbure minimum |
|||
|
Condition |
1310/1550 nm |
850/1300 nm |
850/1300 nm |
850 nm |
850 nm |
/ |
||
|
Valeur typique |
Valeur maximale |
Valeur typique |
Valeur maximale |
|||||
|
Unité |
db / km |
db / km |
db / km |
db / km |
Mhz.km |
Mhz.km |
m |
MM |
|
G657A1 |
0,36 / 0,22 |
0,5 / 0,4 |
--- |
--- |
--- |
--- |
--- |
10 |
|
G657A2 |
0,36 / 0,22 |
0,5 / 0,4 |
--- |
--- |
--- |
--- |
--- |
7.5 |
|
50/125 |
--- |
--- |
3.0 / 1.0 |
3,5 / 1,5 |
≥500 / 500 |
--- |
--- |
30 |
|
62,5 / 125 |
--- |
--- |
3.0 / 1.0 |
3,5 / 1,5 |
≥200 / 500 |
--- |
--- |
30 |
|
OM3 |
--- |
--- |
3.0 / 1.0 |
3,5 / 1,5 |
≥1500 / 500 |
≥2000 |
≤300 |
30 |
|
Om4 |
--- |
--- |
3.0 / 1.0 |
3,5 / 1,5 |
≥3500 / 500 |
≥4700 |
≤550 |
30 |
Transport / stockage / température de fonctionnement: -20 ℃ - + 60 ℃, température d'installation: -5 ℃ - + 50 ℃
