Câble à fibre optique à ruban de fibre plat

Définition du produit et aperçu technique

Le câble à fibre optique à ruban de fibres plates est un support de transmission optique haute densité dans lequel plusieurs fibres individuelles sont liées ensemble dans une rangée plate et organisée. Ce noyau de ruban est protégé par une couche de fil d'aramide de qualité supérieure, qui sert d'unité renforcée pour fournir la résistance à la traction nécessaire à l'installation et au fonctionnement à long terme. Pour répondre à diverses exigences de sécurité et environnementales, le câble est doté d'une gaine extérieure robuste en chlorure de polyvinyle (PVC) ou en matériau à faible fumée et sans halogène (LSZH).

Principales fonctionnalités et principaux avantages

Conception de ruban hautement intégrée : la géométrie plate organise les fibres en groupes, permettant un diamètre de câble nettement plus petit par rapport aux configurations traditionnelles à tubes lâches.

Renforcement en aramide : L'inclusion de fil d'aramide à module élevé confère au câble à fibre optique en ruban de fibre plate la résistance requise pour les tractions verticales et horizontales sans risquer d'endommager les âmes en verre.

Résilience environnementale : la gaine extérieure est formulée pour être résistante à la corrosion, imperméable et résistante aux UV, garantissant des performances stables dans divers environnements intérieurs et extérieurs protégés.

Conformité en matière de sécurité : avec les options de gaine LSZH, le câble répond aux normes internationales ignifuges (IEC 60332-1 ou IEC 60332-3C), ce qui le rend adapté aux bâtiments à forte fréquentation et aux systèmes de transport en commun.

Spécifications techniques

Type de fibre : compatible avec les fibres monomodes (G.652D, G.657A) et multimodes (OM1 à OM4).

Unité de renfort : fil aramide multibrins.

Matériaux de la gaine extérieure : PVC (répondant aux exigences UL OFNR/OFNP) ou LSZH (faible fumée, sans halogène).

Normes mécaniques : Entièrement conforme aux normes YD/T 1258.5, ICEA-596, GR-409 et CEI 60794-2-30.

Plage de température : conçu pour un fonctionnement fiable dans des températures d’environnement de télécommunication standard.

Divers domaines d'application

La polyvalence du câble à fibre optique à ruban plat en fait le choix préféré pour plusieurs industries :

Centres de données : idéal pour interconnecter des racks de serveurs haute densité à l'aide de la technologie de terminaison MPO/MTP.

Distribution intérieure : Utilisé pour le câblage de base dans les immeubles de bureaux commerciaux et les bureaux d'échange centraux.

Équipement de communication : agit comme interconnexion principale entre les instruments de précision et le matériel réseau.

Systèmes industriels : fournit des liaisons de données fiables pour les réseaux électriques, la surveillance du transport ferroviaire et les systèmes de communication routiers.

Force de fabrication : Jiangsu Xuben Photoelectric Technology Co., Ltd

La qualité du câble à fibre optique à ruban de fibre plat est soutenue par l'échelle industrielle et l'expertise technique de Jiangsu Xuben Photoelectric Technology Co., Ltd.

Infrastructure : Le groupe exploite quatre usines spécialisées sur une superficie totale de 15 000 mètres carrés.

Valeur de production : Avec une valeur de production annuelle de 20 millions de dollars américains, l'entreprise maintient la capacité de fournir des projets d'ingénierie mondiaux à grande échelle.

Gestion de la qualité : l'installation a obtenu les certifications ISO9001 et ISO45001, garantissant que chaque mètre de câble adhère au plus haut esprit de savoir-faire.

Réputation mondiale : les produits Orientalfiber sont utilisés par les opérateurs de télécommunications et les leaders industriels du monde entier, reconnus pour leur fabrication raffinée et leur cohérence professionnelle.

Avantages par rapport aux alternatives standard

Par rapport aux conceptions de fibres traditionnelles, la solution de ruban Orientalfiber offre :

Efficacité d'épissage de masse : les techniciens peuvent épisser 12 fibres simultanément, réduisant ainsi considérablement les coûts d'installation.

Meilleure circulation de l'air : le profil compact et plat du câble à fibre optique à ruban de fibre plat permet une meilleure ventilation dans les chemins de câbles et les armoires de serveurs.

Protection fiable : contrairement aux alternatives économiques, notre utilisation d'aramide de haute qualité garantit que le câble ne s'affaisse pas ou ne s'étire pas au fil du temps dans les applications de montage vertical.

Caractéristiques

Conception de ruban de fibres hautement intégré

L'élément de renfort en aramide confère au câble une excellente résistance à la traction

Le matériau extérieur est résistant à la corrosion, imperméable, résistant aux UV, ignifuge et respectueux de l'environnement.

Applications

Distribution par câble intérieure

Interconnexion entre instruments, équipements de communication

Cordon de brassage et queue de cochon

Normes

Conforme aux normes YD/T 1258.5, ICEA-596, GR-409, IEC 60794-2-30, etc., et le câble PVC répond aux exigences de l'approbation UL OFNR et OFNP : différentes gaines LSZH répondent à la certification IEC 60332-1 ou IEC 60332-3C.

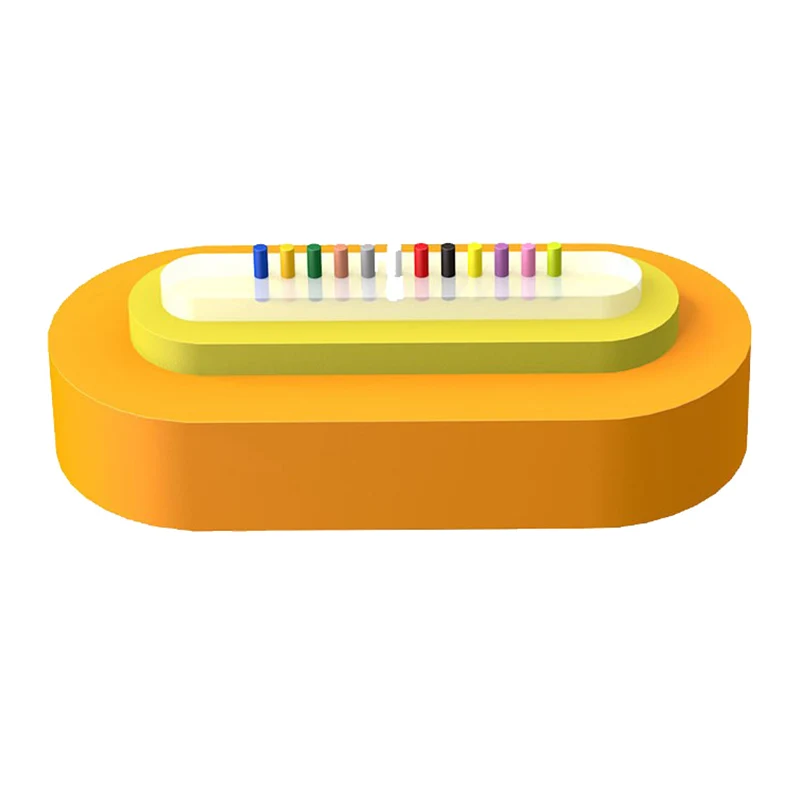

Dessin de structure

1. Fibre

2. Ruban de fibres

3. Fil d'aramide

4. Veste

Paramètres techniques

Caractéristiques optiques

Température de transport/stockage/fonctionnement : -20℃-+60℃, température d'installation : -5℃-+50℃
