Figure 8 Câble à fibre optique

Présentation générale

Le câble à fibre optique Orientalfiber Figure 8 est un produit de communication optique aérien autoportant développé et produit indépendamment par Jiangsu Xuben Photoelectric Technology Co., Ltd. Ce produit est conçu pour répondre aux exigences de pose aérienne longue distance et de haute stabilité des communications, de l'énergie, du transport ferroviaire et d'autres industries, intégrant d'excellentes propriétés mécaniques, des performances d'étanchéité et une commodité de construction, et constitue un choix rentable pour les achats en gros et les applications d'ingénierie.

Structure de base du produit

Le câble à fibre optique Orientalfiber Figure 8 adopte une conception structurelle standardisée et pratique : une fibre optique de 250 μm est placée dans un tube lâche fabriqué avec un matériau à haut module, et le tube lâche est entièrement rempli d'un composé imperméable spécialisé. Un élément de renforcement central en métal est placé au cœur du câble, avec le tube libre et la corde de remplissage toronnés autour de lui pour former une âme de câble circulaire compacte. L'âme du câble est recouverte longitudinalement d'une couche de ruban d'aluminium plastifié (APL) et est intégralement combinée avec des brins de fil d'acier pour former une gaine en polyéthylène en forme de 8, ce qui constitue le principal avantage structurel du câble à fibre optique Figure 8.

Avantages clés du produit pour les clients du secteur des achats

Haute résistance à la traction et commodité de construction

Le fil d'acier toronné configuré dans le câble à fibre optique de la figure 8 offre une résistance à la traction ultra-élevée, permettant une pose aérienne directe et autoportante. Cette conception élimine le besoin de composants porteurs auxiliaires supplémentaires dans la construction technique, réduisant ainsi efficacement les coûts de main-d'œuvre et de matériaux d'installation sur site, et raccourcissant la période globale de construction pour les projets d'approvisionnement à grande échelle.

Adaptabilité mécanique et thermique stable

Le câble à fibre optique Figure 8 présente d'excellentes performances mécaniques et une large tolérance de température, s'adaptant aux environnements de pose extérieurs complexes tels que les températures élevées, basses et le vent. Il maintient des performances de transmission stables lors d'un fonctionnement extérieur à long terme, réduisant ainsi le taux de défaillance et les coûts de maintenance ultérieurs des lignes de communication, ce qui est essentiel pour le fonctionnement à long terme du projet.

Résistance supérieure à l’eau et à l’humidité

Plusieurs technologies d'étanchéité sont appliquées au câble à fibre optique Figure 8 pour garantir une fiabilité à long terme : l'élément de renforcement central adopte un matériau en fil d'acier, le tube lâche est rempli d'un composé imperméable spécial, l'âme du câble est entièrement remplie à 100 % et la barrière contre l'humidité APL est ajoutée. La structure imperméable multicouche bloque efficacement l'intrusion d'eau et d'humidité, protégeant la fibre optique interne et prolongeant la durée de vie du câble.

Matériaux de protection à haute résistance

Le tube libre du câble à fibre optique Figure 8 utilise des matériaux à haute résistance résistants à l'hydrolyse, qui peuvent résister à la corrosion chimique et aux dommages physiques dans des environnements complexes. Le composé de remplissage de tube dédié offre une protection ciblée pour la fibre optique, évitant l'atténuation du signal et les dommages causés par l'extrusion externe et les vibrations, garantissant ainsi une transmission stable des données.

Normes de conformité

Le câble à fibre optique Orientalfiber Figure 8 (type GYTC8A) est entièrement conforme aux normes industrielles internationales et nationales YD/T 1155 et CEI 60794-1. Tous les produits sont soumis à une inspection de qualité stricte avant de quitter l'usine, répondant aux exigences standard des achats mondiaux d'ingénierie de communication et s'adaptant aux normes d'appel d'offres et d'application des différents pays et régions.

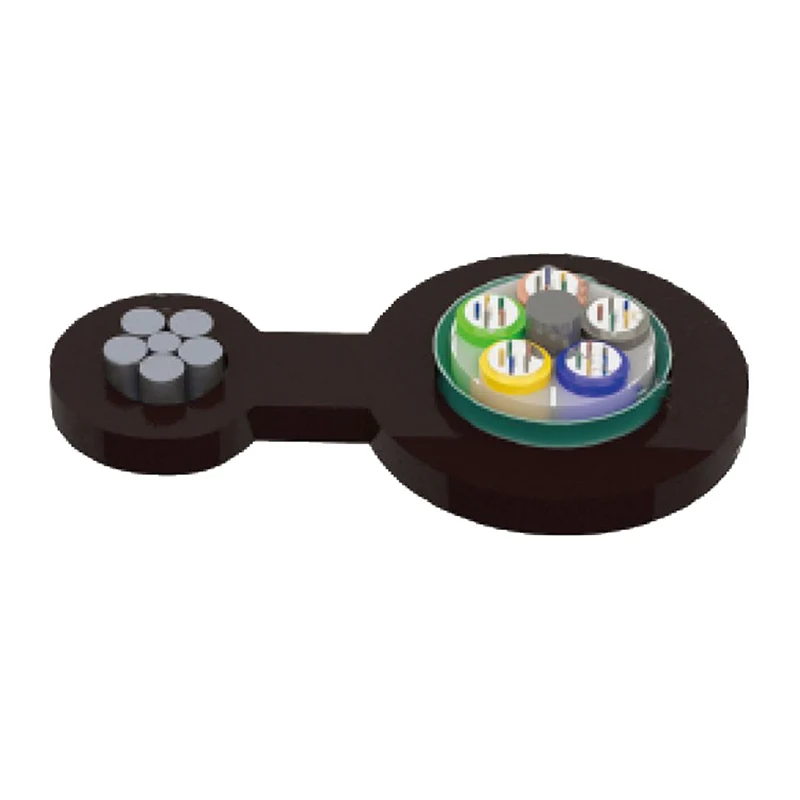

Composants structurels

La structure complète du câble à fibre optique Orientalfiber Figure 8 se compose de 9 composants principaux, chacun avec un positionnement fonctionnel clair pour garantir les performances globales du produit :

1. Fils toronnés
2. Gaine PE
3. Fibre
4. Composé de remplissage de tubes
5. Tube lâche
6. Composé de remplissage pour câbles
7. Membre de la force centrale
8. APL
9. Gaine PE

Scénarios d'application du câble à fibre optique de la figure 8

Orientalfiber Figure 8 Le câble à fibre optique est largement utilisé dans les opérateurs de télécommunications nationaux et étrangers, les systèmes de communication radio et télévisuelle et de transmission d'informations. Il convient également à la transmission de données sur les réseaux locaux, ainsi qu'aux connexions frontales industrielles dans les domaines de l'énergie électrique, du transport ferroviaire, des autoroutes et d'autres secteurs d'infrastructure. La conception autoportante du produit en fait le câble optique préféré pour la pose aérienne extérieure dans les zones rurales et longue distance.

Paramètres techniques

Température de stockage/fonctionnement : -40℃-+70℃

Caractéristiques optiques

Note:

un. Le suffixe Xn désigne le type de fibre

b. Les dispositions de couleurs de la fibre et du tube sont spécifiées dans le tableau d'identification des couleurs

c. Le câble ne doit pas être stocké en extérieur plus de 6 mois afin de maintenir l'enrouleur de câble en bon état.

Application : Antenne autoportante

FAQ

Q1 : Quel est le principal avantage du câble à fibre optique Orientalfiber Figure 8 pour les achats en gros ? A1 : Le câble à fibre optique Figure 8 présente une structure autoportante, réduisant les coûts de construction ; il adopte une conception imperméable multicouche avec une grande stabilité ; le produit répond à deux normes et le fabricant dispose d'un système de production complet, garantissant un approvisionnement stable et une qualité constante pour les achats en gros volume.

Q2 : Le câble à fibre optique Figure 8 est-il adapté à une utilisation aérienne extérieure à long terme ? A2 : Oui. Le produit présente une excellente résistance mécanique et thermique, associée à une conception structurelle étanche et résistante à l'humidité, et peut fonctionner de manière stable dans des environnements de pose aérienne extérieure à long terme.

Q3 : Le câble à fibre optique de la figure 8 prend-il en charge l'approvisionnement personnalisé pour les projets d'ingénierie ? A3 : Oui. En tant que fabricant professionnel de câbles optiques, Orientalfiber peut fournir des services ciblés de personnalisation structurelle et des paramètres pour le câble à fibre optique Figure 8 en fonction des besoins réels des projets d'approvisionnement en ingénierie.
