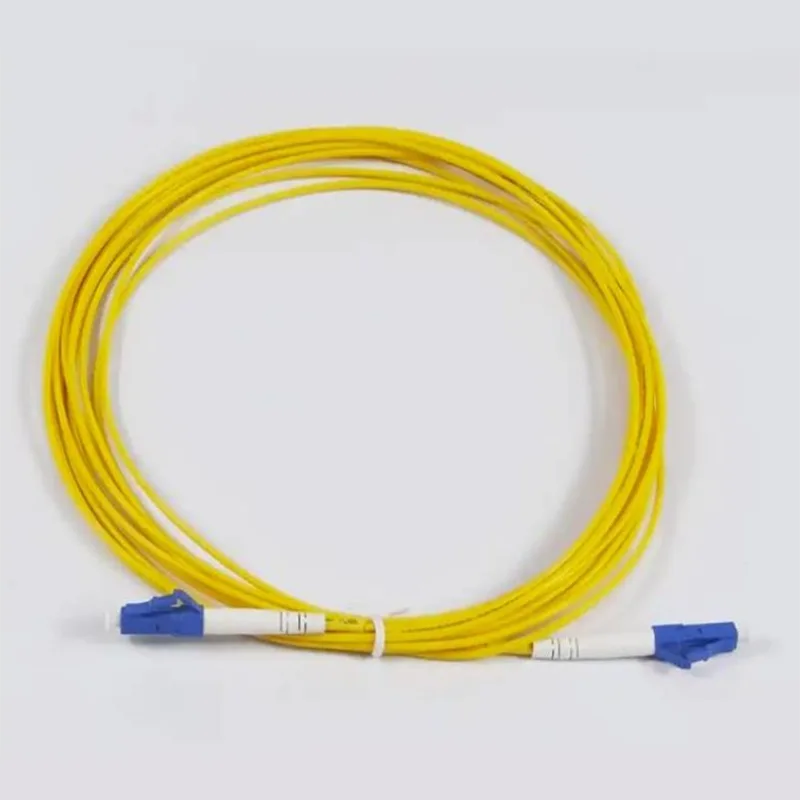

Câbles de 3 mm Round LC / UPC- LC / UPC Patch Cords

Application:● Centres de données● Applications Ethernet● Applications FTTH● Applications de l'épine dorsale, horizontale et de la colonne montante● Vidéo, données et services vocaux● Test d'équipement d'applicationsCaractéristiques:● Connecteur de haute pr&#......

envoyer une demande

Description du produit

Application:

● Centres de données

● Applications Ethernet

● Applications FTTH

● Applications de l'épine dorsale, horizontale et de la colonne montante

● Vidéo, données et services vocaux

● Test d'équipement d'applications

Caractéristiques:

● Connecteur de haute précision

● Polon du visage de fin UPC & APC

● SC, LC, tout connecteur à fibre unique

● Longueur personnalisée disponible

● 100% d'usine terminée et testée

● ROHS conforme

Spécifications techniques:

Construction	Unité	Descriptions
Mode fibre		Mode unique: ITU-T G657A1
Nombre de fibres		Simplex
Longueur d'onde	nm	1310/1550
Perte	db	≤0,30
Pertes de rendement	db	≥50 (UPC)
Diamètre de la fibre de bouffée	un	900
Couleur de fibre de bouffée Thight		Blanc
Couleur de veste de câble		Jaune
Matériau de veste câble		Lszh
Diamètre du câble	MM	Φ3,0 ± 0,20
Longueur	m	3,0 + 0,1 / -0
Type de connecteur		LC / UPC (bleu)
Polon de fin		UPC
Feruleux		Céramique
Répétabilité de connexion		> 800 fois
Rayon de flexion minimal	MM	≥20
Rétention des fibres / câbles	N	50N ± 2N à 5n / s 120s durée
Température de fonctionnement	℃	-25 ℃ ~ +65 ℃
Température de stockage	℃	-25 ℃ ~ +65 ℃

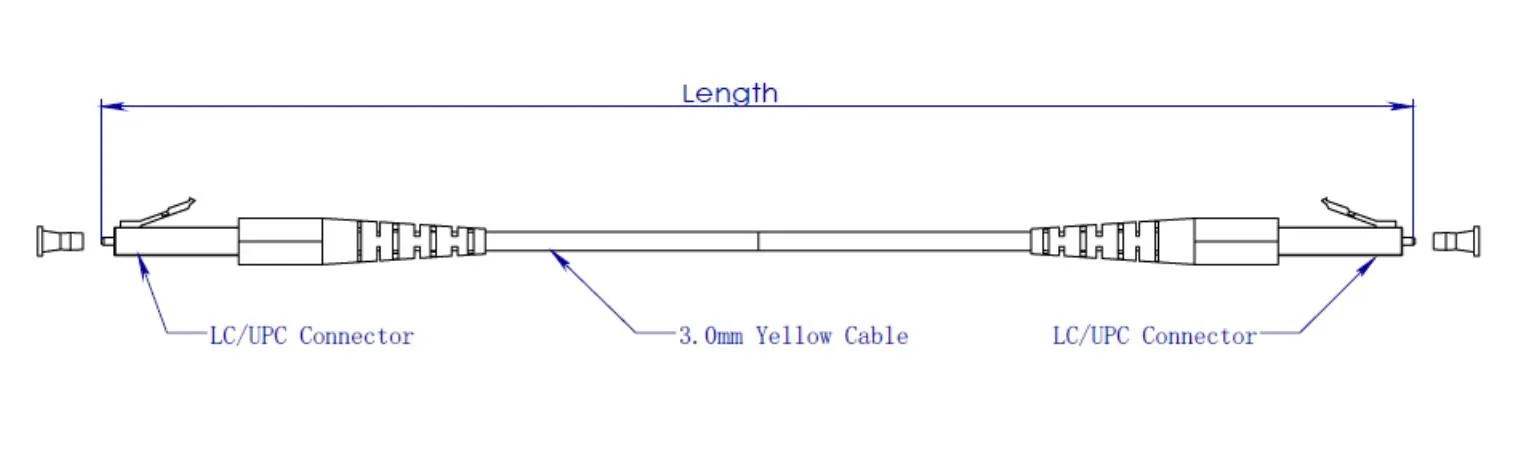

Dessin dimensionnel:

3mm Round Cable LC/UPC- LC/UPC Patch Cords

Construction du câble:

3mm Round Cable LC/UPC- LC/UPC Patch Cords

Articles		Caractéristiques
Fibre tampon serrée	Nombre de fibres	1
	Type de fibre	G.657A1
	Couleur fibre	Bleu
	Matériel	Lszh
	Diamètre	Φ0,9 ± 0,05 mm
	Couleur tampon serrée	Blanc
Membre de la force	Matériel	Fil de polyester
Gaine extérieure	Matériel	Lszh
	Diamètre	Φ3,0 ± 0,2 mm
	Couleur de gaine extérieure	Jaune
Marque d'encre	Couleur	Noir

Caractéristique des fibres:

Toutes les caractéristiques de la fibre de câble (fibre du câble fini) doivent être, au moins, conformément à la recommandation de l'UIT-T G.657A1 et doivent être les suivantes.

Article	Spécification
Type de fibre	Mode unique
Matériau de fibre	Silice dopée
Coefficient d'atténuation @ 1310 nm @ 1383nm @ 1460 nm @ 1550 nm @ 1625nm	≤ 0,35 dB / km ≤ 0,35 dB / km ≤ 0,25 dB / km ≤ 0,21 dB / km ≤ 0,23 dB / km
Longueur d'onde de coupure de câble	≤ 1260 nm
Longueur d'onde à dispersion zéro	1300 ~ 1324 nm
Pente zéro dispersion	≤ 0,092 ps / (nm².km)
PMD @ 1550 nm	≤0,1 ps / km^1/2
Dispersion chromatique @ 1285 ~ 1330 nm @ 1271 ~ 1360 nm @ 1550 nm @ 1625 nm	≤3 ps / (nm. Km) ≤5,3 ps / (nm. Km) ≤18,0 ps / (nm. Km) ≤22 ps / (nm. Km)
Diamètre du champ de mode à 1310 nm	8,8 ± 0,4UM
Erreur de concentricité noyau / revêtue	≤ 0,5 un
Diamètre de revêtement	125,0 ± 0,7 un
Vêtue de non-circularité	≤5%
Diamètre du revêtement primaire	242 ± 7 un
Concentricité Revêtement / revêtement primaire	≤ 10 µm
Non-circularité du revêtement	≤0,7%
Atténuation avec perte de flexion de câble 1 tour 1 rayon 10 mm 10 tours 1 rayon 15 mm	1550 nm ≤δ0,75 dB / km 1625 nm ≤δ1,5 dB / km 1550 nm ≤δ0,25 dB / km 1625 nm ≤δ1,0 dB / km
