1 * 2 2 * 16 2 * 32 PLC Splitter (1RU 19 "Rack Mount Type)

Application:• Systèmes FTTX• Réseaux LAN, WAN et Metro• Réseaux optiques passifs analogiques / numériques• Réseaux CATV• Autres applications dans les systèmes de fibre optiqueCaractéristiques:• Perte d'insertion faible• PDL faible (perte dépendante de la p......

envoyer une demande

Description du produit

Application:

• Systèmes FTTX

• Réseaux LAN, WAN et Metro

• Réseaux optiques passifs analogiques / numériques

• Réseaux CATV

• Autres applications dans les systèmes de fibre optique

Caractéristiques:

• Perte d'insertion faible

• PDL faible (perte dépendante de la polarisation)

• Design compact

• Fiabilité et stabilité exceptionnelles

• Longueur d'onde de fonctionnement large: 1260 ~ 1650 nm

• Température de fonctionnement large: -40 ~ 85 ° C

Description:

Le séparateur Planar Lightwave Circuit (PLC) est un type de dispositif de gestion de l'alimentation optique qui est fabriqué à l'aide de la technologie de guide d'onde optique de silice pour distribuer des signaux optiques de l'Office central (CO) à plusieurs prémisses Emplacements. Il comprend une petite taille, une grande fiabilité, une large plage d'onde de fonctionnement et une bonne uniformité de canal à canal. Ceux-ci sont largement utilisés dans les réseaux PON pour réaliser que la puissance optique du signal se séparait en tant que faible coût solution.

Spécifications de performance:

Paramètres	Symbole	Caractéristiques			Unité
Numéro de canal	Ch	1 × 2	2 × 16	2 × 32
Longueur d'onde de fonctionnement		1260 ~ 1650			nm
Test de la longueur d'onde		1310/1550			nm
Perte d'insertion1	Il	≤4.2	≤144	≤ 17,8	db
Uniformité		≤0,6	≤1,5	≤1,8	db
Perte dépendante de la polarisation	Pdl	≤0,25	≤0,35	≤0,35	db
Pertes de rendement	Rl	≥55			db
Directivité	Diron	≥55			db
Puissance optique d'entrée	P	≤100			MW
Type de fibre		G657.A1
Connecteur		SC / APC
Marque de fibre		Sortie: bleu / orange / vert / marron / Gris / blanc / rouge / noir
Dimension du paquet (l) × (w) × (h)	Pkg	482 × 200 × 43,5			MM
Température de fonctionnement	Haut	-40 ~ +85			℃
Température de stockage	TST	-40 ~ +85			℃

* Note:

1. spécifié sans connecteurs.

2. Ajoutez une perte supplémentaire de 0,2 dB par connecteur.

Carte de croquis (unité: mm):

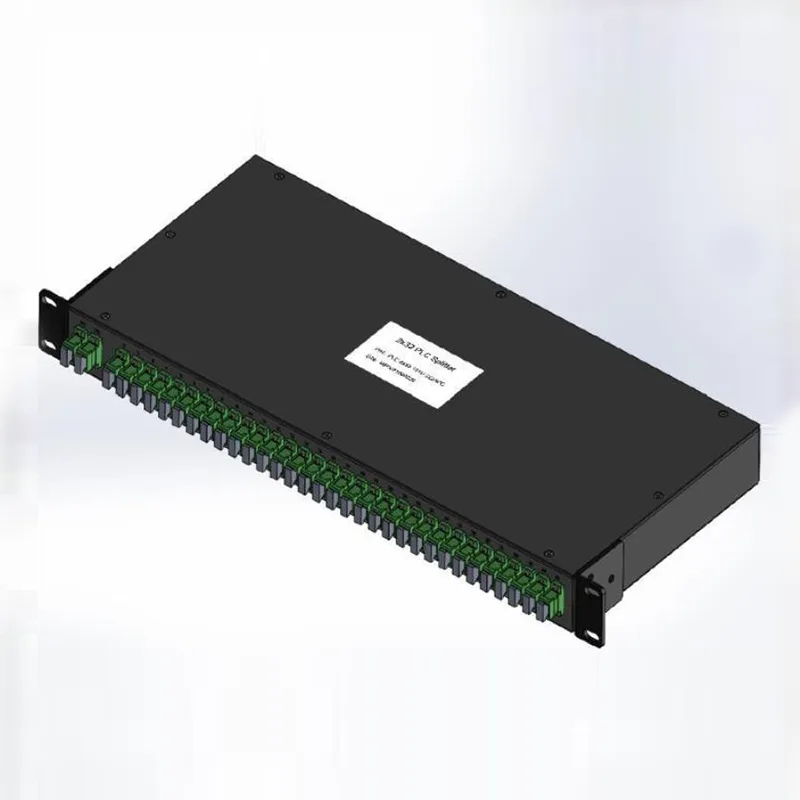

1x2 / 2x16 / 2 × 32 PLC SPECTIVER SPÉCIFICATION (type de support de rack 1RU 19 ”)

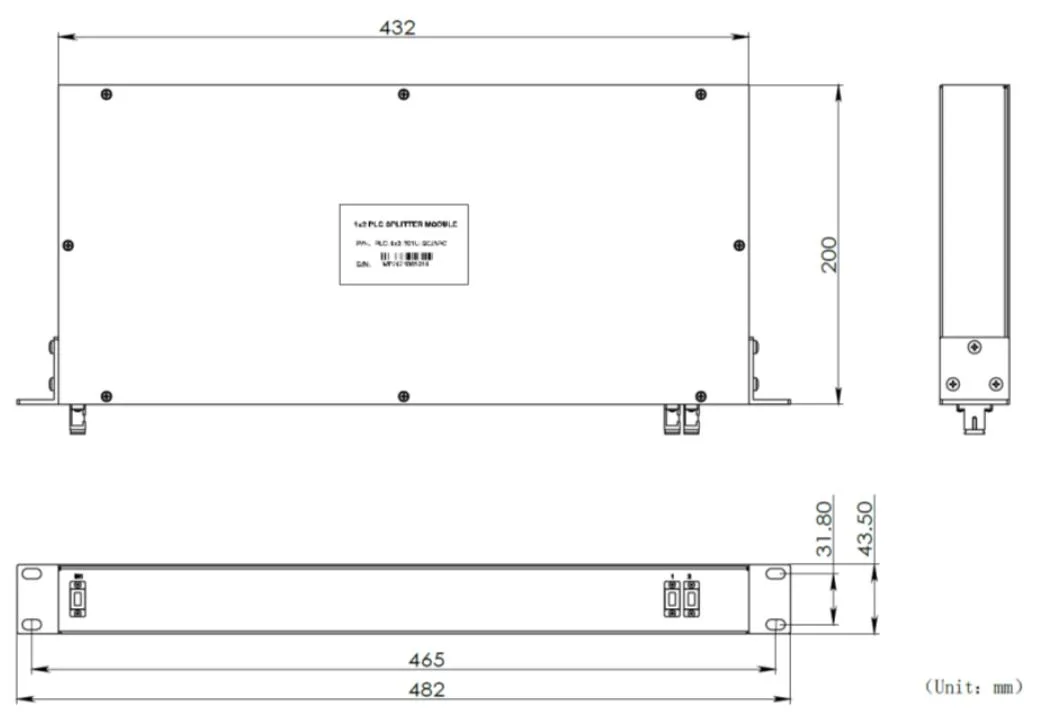

Module Splitter 1 × 2 PLC

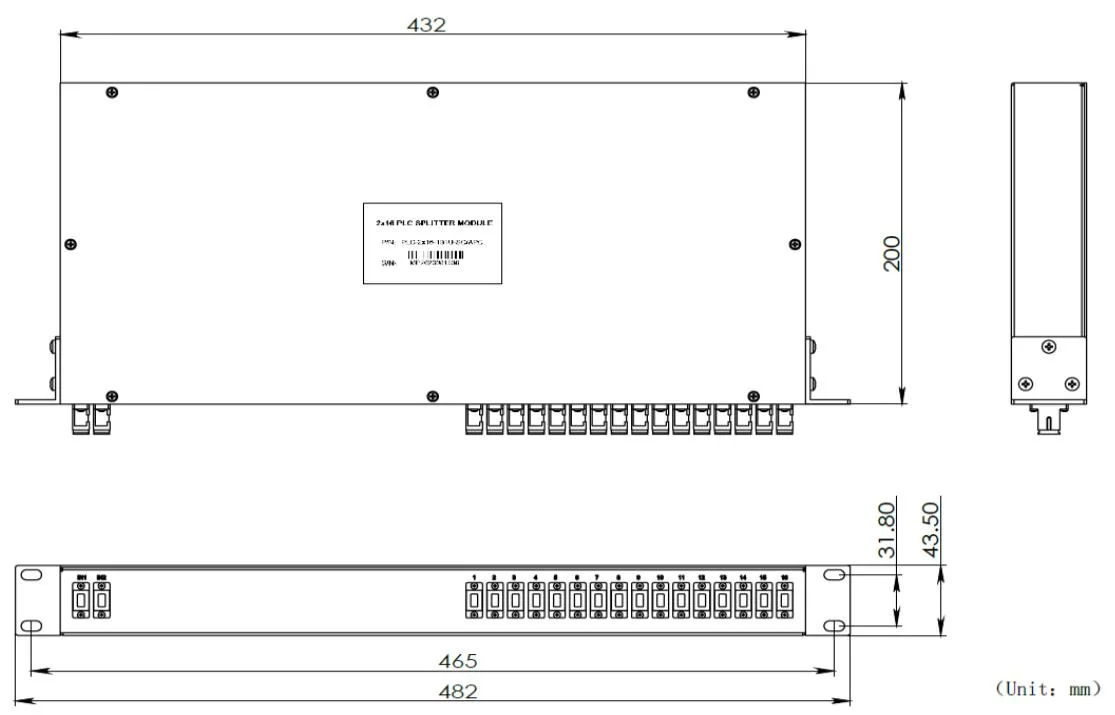

Module de séparateur 2 × 16 PLC

1x2 / 2x16 / 2 × 32 PLC SPECTIVER SPÉCIFICATION (type de support de rack 1RU 19 ”)

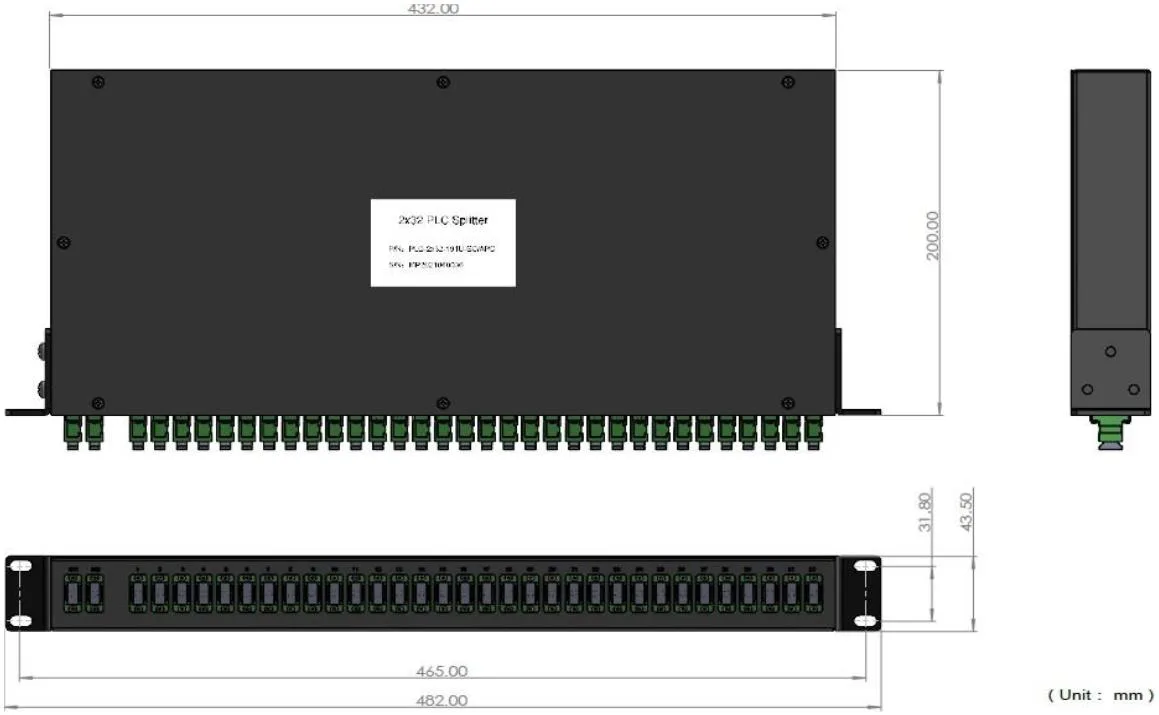

Module de séparateur 2 × 32 PLC

Informations de commande

CLu

Type de PLC

Longueur d'onde

Type de boîte

Type de fibre

Longueur de fibre

Connecteur

Splitter de PLC

102 = 1x2

104 = 1x4

108 = 1x8

116 = 1x16

132 = 1x32

164 = 1x64

204 = 2x4

208 = 2x8

216 = 2x16

232 = 2x32

264 = 2x64

1 = 1310 nm

2 = 1550 nm

3 = 1310 et 1550 nm

4 = 1260 ~ 1650 nm

X = spécial

1 = tube métallique + fibre nue

1 = tube métallique + tube lâche

2 = 90x20x10 ABS

3 = 100x80x10 ABS

4 = 120x80x18 ABS

5 = 140x120x20 ABS

6 = boîte en métal

7 = support de rack 1ru 19 ”

X = spécial

1 = G652D

2 = G657A1

3 = G657A2

X = spécial

1 = 0,5 m

2 = 1m

3 = 2m

4 = 3m

5 = adaptateur

X = spécial

1 = aucun 2 = FC / UPC

3 = FC / APC

4 = LC / UPC

5 = LC / APC

6 = SC / UPC

7 = SC / APC

X = spécial
