Description du produit

1x12 / 1 × 24 PLC Splitter Steel Tube Package 60x12x4 et 80x20x4mm, avec 900 μm de tube lâche 1,0 + 0,1 / -0m, connecteur SC / APC.

Spécifications de performance:

Paramètres	Symbole	Caractéristiques		Unité
Numéro de canal	Ch	1 × 12	1 × 24
Longueur d'onde de fonctionnement		1260 ~ 1650		nm
Test de la longueur d'onde		1310/1550		nm
Rapport spectral		8,333%	4,166%	%
Perte d'insertion1	Il	≤12,5	≤16.0	db
Uniformité	Uni	≤1,2	≤1,6	db
Perte dépendante de la polarisation	Pdl	≤0,35	≤0,40	db
Pertes de rendement	Rl	≥55		db
Directivité2	Diron	≥55		db
Puissance optique d'entrée	P	100		MW
Type de fibre		ITU-T G657 A1 Fibre
Type de naine		Tous les portes ： White 900 μm de tube lâche
Longueur d'entrée		1,0 + 0,1 / -0		m
Longueur de sortie		1,0 + 0,1 / -0		m
Connecteur		Tout port ： SC / APC
Marque de câble		1x12 plc: en 、 1、2…… 11 、 12 1x24 plc: en 、 1、2…… 23 、 24
Dimension du paquet (l) × (w) × (h)	Pkg	1x12 plc: 60x12x4 1x24 plc: 80x20x6		MM
Température de fonctionnement	Haut	-40 ~ +85		℃
Température de stockage	TST	-40 ~ +85		℃

* Remarques: 1. Toutes les valeurs de perte d'insertion incluent la perte du connecteur.

Carte de croquis:

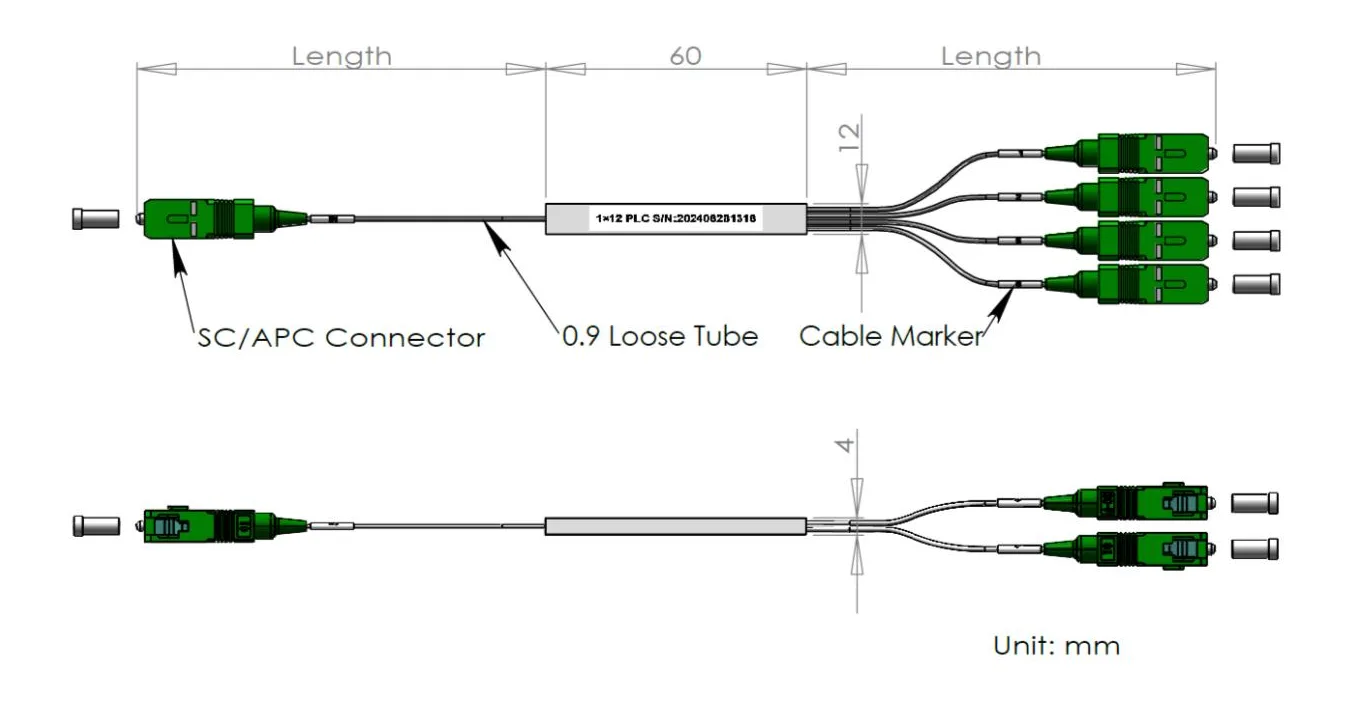

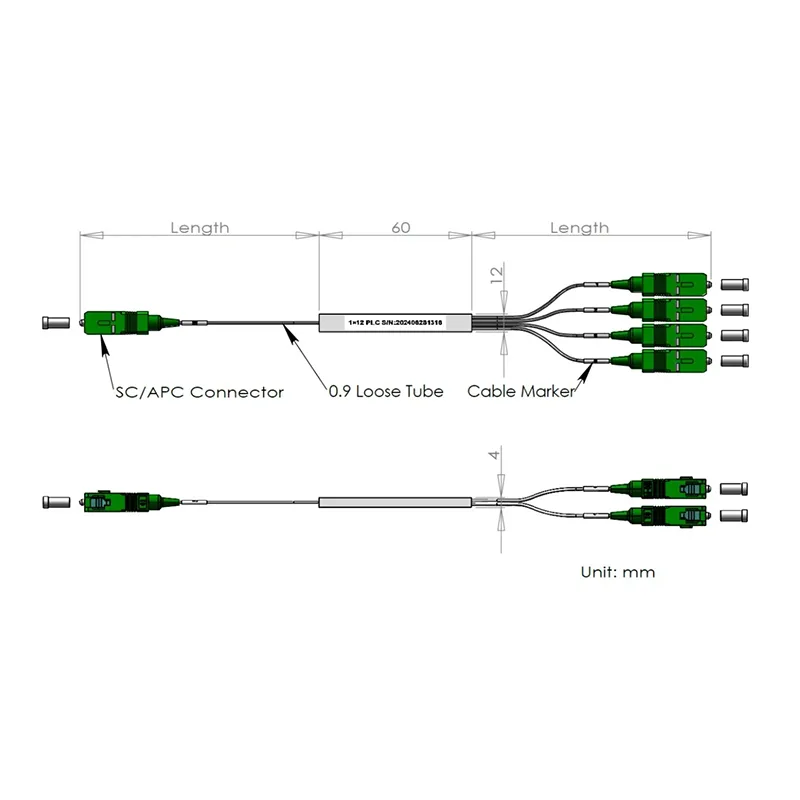

Splitter de 1x12 PLC

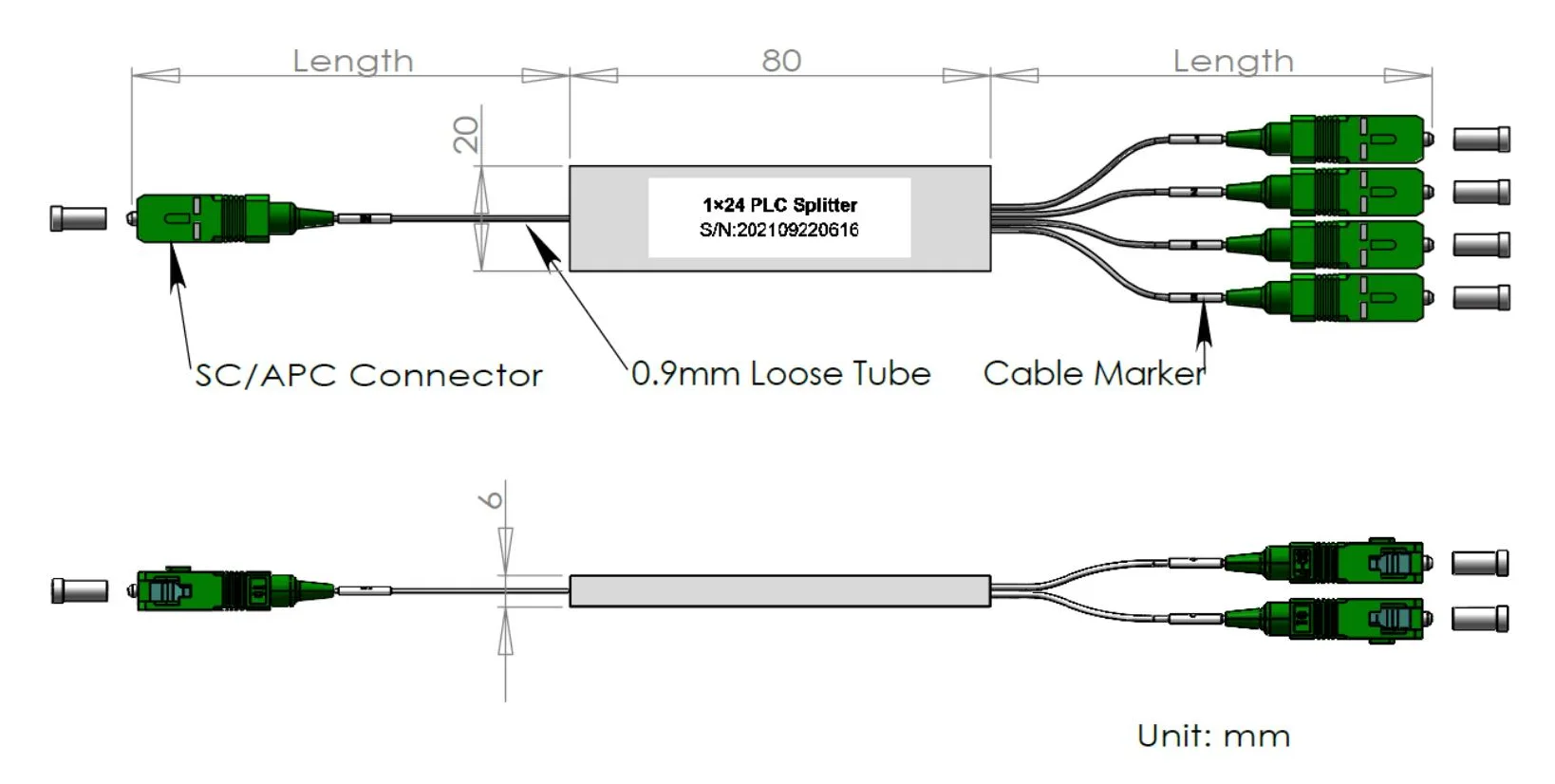

Splitter de 1x24 PLC

Rapport de test:

1. Rapport de test avec des valeurs exactes à inclure dans l'emballage.

Exemple de rapport: 1x12 mini 0,9 mm PLC Splitter Data Fiche

Longueur d'onde de fonctionnement (NM)	1260-1650	Date inspectée	2024/11/30
P / N:	1x12-0.9 pouces 1,0 m-out 1,0m-scapc	PÉCHÉ:	21113000001
Type de fibre	G657A2	Longueur des fibres (M)	Dans ≥ 1,0 m / out> 1,0 m
Type de connecteur	Sciapc	Dimension du package (mm)	60x12x4
Température de stockage	-40 ~ + 85 ℃	Température de fonctionnement	-40 ~ + 85 ℃

ltem	Le (db)		PDL (DB)		RL (DB)
Longueur d'onde (nm)	@ 1310	@ 1550	@ 1310	@ 1550	@ 1310	@ 1550
Spec.	Max.12.50		Max.0.35		≥55
Port 1	12.43	12.38	0.14	0.07	Passer	Passer
Port 2	12.24	12.35	0.16	0.06	Passer	Passer
Port 3	12.22	12.20	0.12	0.07	Passer	Passer
Port 4	12.30	12.24	0.04	0.04	Passer	Passer
Port 5	12.24	12.25	0.11	0.05	Passer	Passer
Port 6	12.35	12.29	0.11	0.01	Passer	Passer
Port 7	12.42	12.44	0.21	0.11	Passer	Passer
Port 8	12.23	12.18	0.11	0.01	Passer	Passer
Port 9	12.27	12.19	0.21	0.10	Passer	Passer
Port 10	12.38	12.17	0.02	0.04	Passer	Passer
Port 11	12.29	12.21	0.11	0.06	Passer	Passer
Port 12	12.42	12.27	0.08	0.07	Passer	Passer
Saisir	N / A				N / A
Max	12.43	12.44	0.21	0.11	N / A
Min.	12.22	12.18	0.04	0.01	N / A
Moyenne	12.30	12.29	0.13	0.05	N / A
Uniformité (≤0,8 dB)	0.21	0.27	Directivité (DB)		> 55
