Câble fibre optique anti-gaine non-métallique 73 Sage d'éclairage clair

La structure du câble de fibre optique anti-fourrure non métallique à la gaine UNI-tube est de mettre une fibre optique monomode ou une fibre optique multimode dans un tube lâche en matériau de polyester module élevé, et le tube est rempli de composé étanche. Un matériau de blocage d'eau est ajouté au tube lâche pour assurer les performances étanches du câble optique. Le tube lâche est enveloppé de tige FRP et une couche de gaine intérieure en polyéthylène est extrudée sur le noyau du câble. Une fois la ceinture FRP enveloppée longitudinalement, une gaine externe en polyéthylène est extrudée pour former un câble.

envoyer une demande

Description du produit

Caractéristiques

Bonnes propriétés mécaniques et de température

Bonne résistance à l'hydrolyse et haute résistance

Composé de remplissage de tube spécial Assurez-vous une protection critique des fibres

Bonne résistance à la pression latérale et douceur

Emballage FRP assure la résistance à la traction du câble et offre une bonne protection pour le tube lâche

Armure de bande FRP et FRP enveloppée, ce que le câble a d'excellentes performances à l'épreuve des rongeurs

La gaine en polyéthylène (PE) a une bonne résistance au rayonnement UV

Installation de petit diamètre, légère et conviviale

Normes

Le câble GYQFXTY73 est conforme au YDT 769-2010 standard ainsi qu'à la CEI 60794-1.

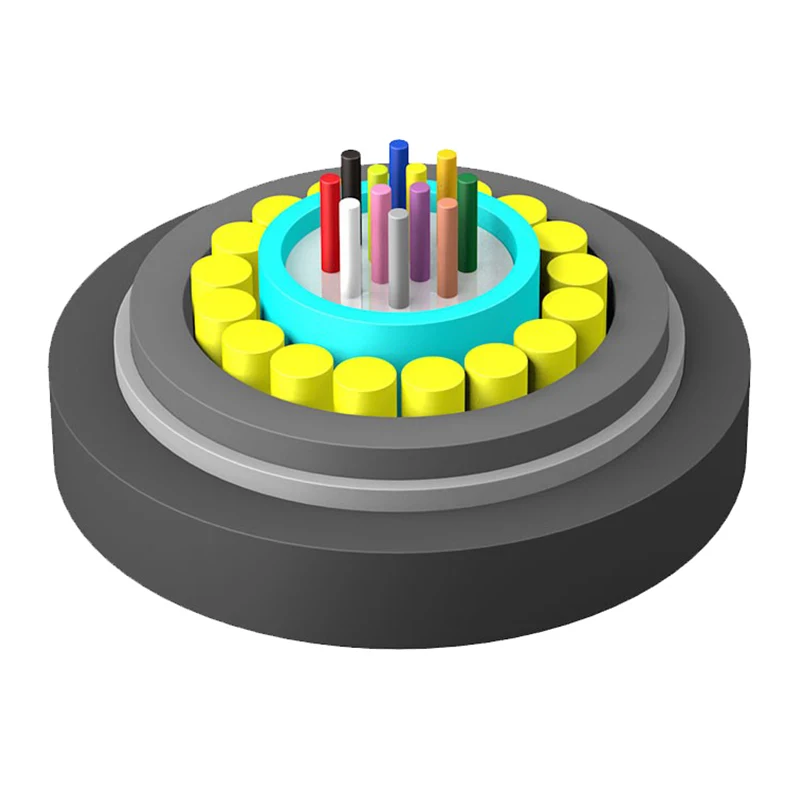

Dessin de structure

1.Fibre

2. composé de remplissage du tube

3. tube de lancement

4.frp

5. matériau de remplissage

6.Pe gaine intérieure

7. Matériel de blocage de l'eau

8,FRP

9.Pe gaine extérieure

Uni-tube Non-metallic 73 Sheath Light-weight Lighting Anti-rodent Fiber Optic Cable

Paramètres techniques

Type de câble (Augmenté de 2 fibres)	Nombre de fibres	Poids du câble (réf) (kg / km)	Résistance à la traction À long / court terme (n)	Écraser la résistance Long / court terme (n / 100 mm)	Rayon de flexion Statique / dynamique (mm)
Gyqfxty73-2 ~ 12xn	2 ~ 12	97	600/1500	1000/3000	10/20d
Gyqfxty73-12 ~ 24xn	14 ~ 24	111
Gyqfxty73-26 ~ 36xn	26 ~ 36	148

Température de stockage / de fonctionnement: -40 ℃ - + 70 ℃

Caractéristiques optiques

Type de fibre	Atténuation (+ 20 ℃)				Bande passante		Ouverture numérique	Longueur d'onde de coupure de câble λcc
Type de fibre	@ 850 nm	@ 1300 nm	@ 1310 nm	@ 1550 nm	@ 850 nm	@ 1300 nm	Ouverture numérique	Longueur d'onde de coupure de câble λcc
G.652	---	---	≤0,36 dB / km	≤0,22 dB / km	---	---	---	≤1260 nm
G.655	---	---	≤0,40 dB / km	≤0,23 dB / km	---	---	---	≤ 1450 nm
50/125 µm	≤3,3 dB / km	≤1,2 dB / km	---	---	≥ 500 MHz · km	≥ 500 MHz · km	0,200 ± 0,015NA	---
62,5 / 125 µm	≤3,5 dB / km	≤1,2 dB / km	---	---	≥ 200MHz · km	≥ 500 MHz · km	0,275 ± 0,015NA	---

Note:

un. Le suffixe XN désigne le type de fibre

né Les dispositions de couleur de fibre et de tube sont spécifiées dans le tableau d'identification des couleurs

c. Le câble d'éclairage léger à fibre optique anti-fourrure non métallique 73 UNI-TUBE ÉCLAIR

Application: conduit / aérien
