Système de transmission à fibre optique pour drone

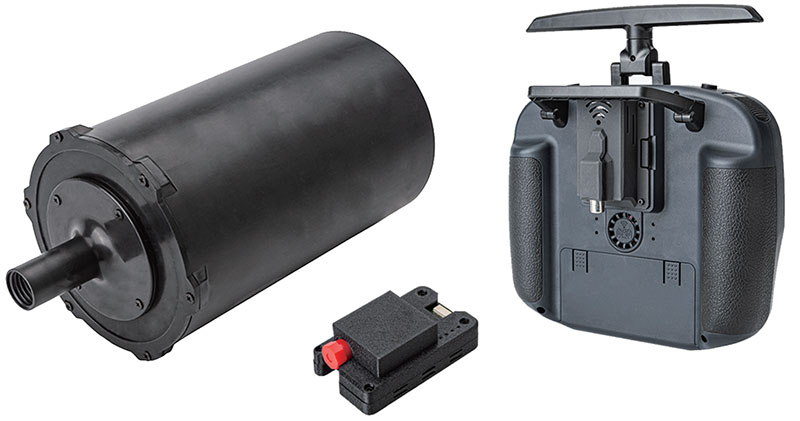

Le système de transmission par fibre optique permet des flux vidéo sécurisés en temps réel dans un environnement à fortes interférences, avec des portées de transmission de 3 à 30 km, idéales pour les opérations à courte et longue portée. Il se compose de trois composants principaux : la bobine de fibre, l’unité aérienne et l’unité au sol.

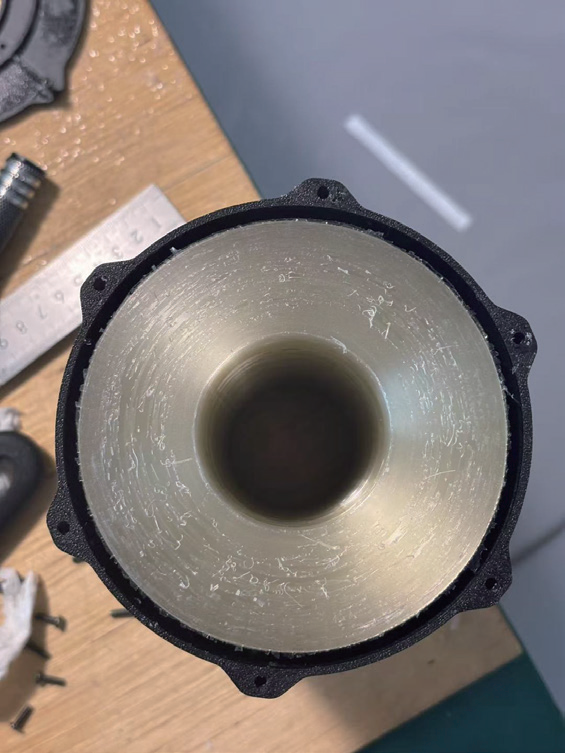

La bobine de fibre est légère et compacte, construite avec une fibre optique durable et à haute résistance pour une perte de signal minimale et une résilience maximale.

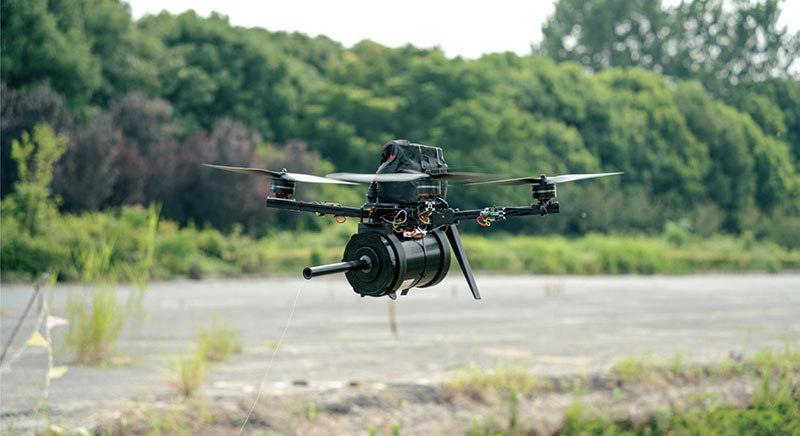

Le système de déploiement de fibre est doté d'une technologie avancée d'alimentation en bobine interne, garantissant une transmission fluide et sans enchevêtrement directement à partir du noyau de la bobine. Cette conception minimise les contraintes mécaniques et évite les accrocs pendant le vol, offrant ainsi une sécurité et une stabilité supérieures pour les opérations aériennes, même sur des terrains complexes.

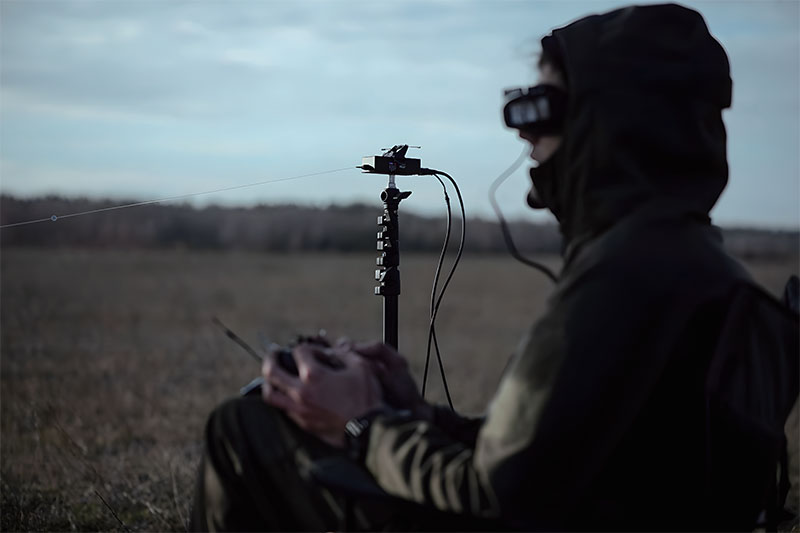

L'unité au sol prend en charge une utilisation plug-and-play et peut être directement connectée aux contrôleurs PC standard pour un déploiement rapide.

CONFIGURATION

Rouleau de fibre optique 20km

Diamètre des fibres : 0,28 m

Nom du produit : boîte de décharge à fibre optique.

Matériau de la gaine : résineux

Diamètre extérieur du câble à fibre optique : 0,28 mm ± 0,01

Longueur : 20km

Type optique : G657A2

Température de fonctionnement : -40 ~ 85 ℃

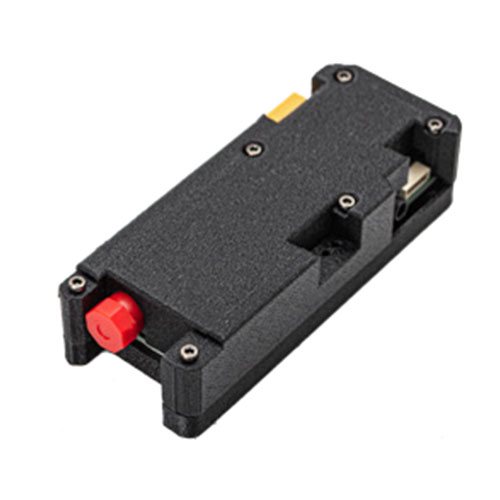

Unité aérienne

Alimentation : 5,5 V-26 V

Taille du corps: 63*37*23mm

Poids corporel : 31 ± 2 g

Signal de bus : CRSF

Vidéo : analogique

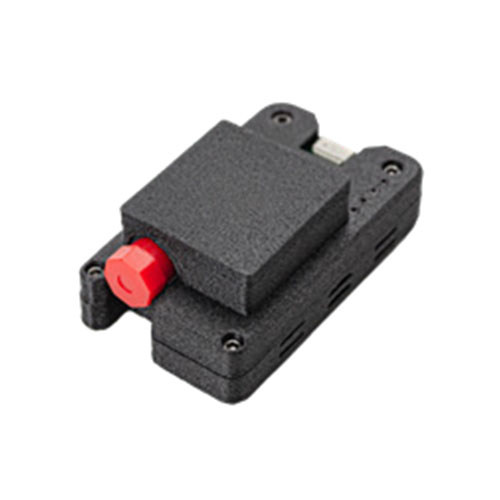

Unité au sol

Alimentation : 5,5 V-26 V

Taille du corps: 65*49*45mm

Poids corporel : 56,4 g

Interface fibre optique : FC

Port de sortie vidéo : RCA_8.4

Protocole RC : CRSF
