Comment installer la fibre optique du véhicule aérien sans pilote?

Précautions d'installation

1. Installation du disque à fibre optique, buse de sortie de disque de fibre optique doit être aussi loin que possible de l'hélice, mais pour prêter une attention supplémentaire à la gravité de l'avion. Le centre de gravité de l'avion doit être accordé une attention supplémentaire.

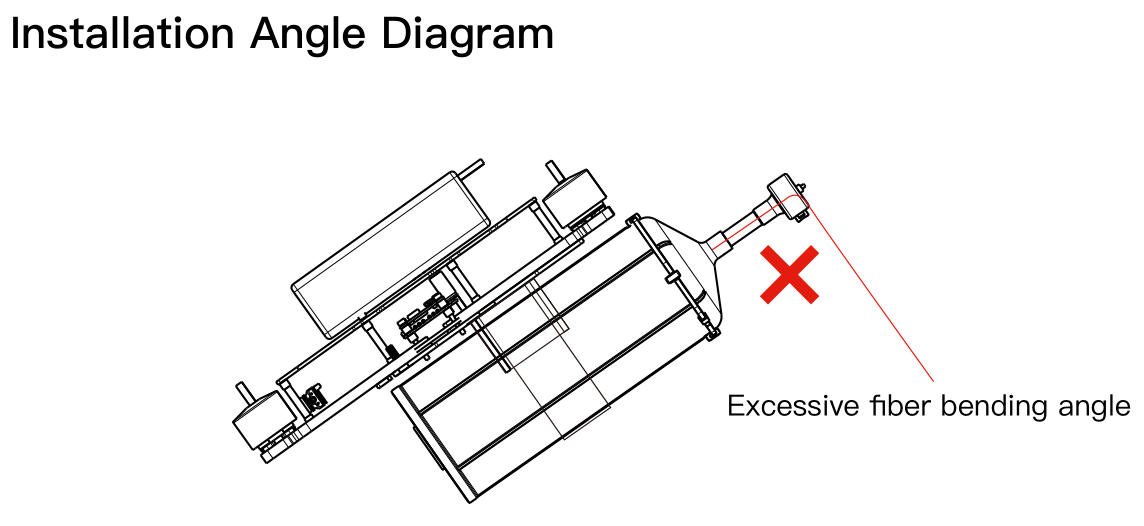

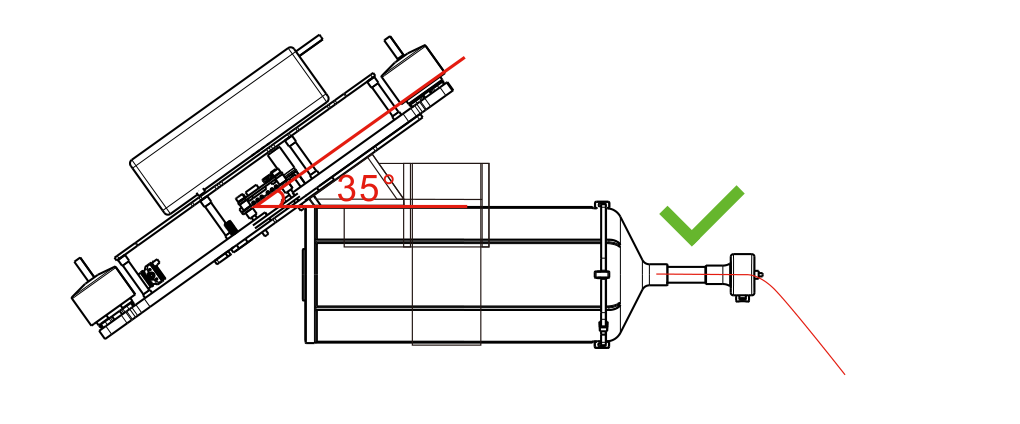

1. L'installation du disque à fibre optique doit être basée sur l'angle d'inclinaison de l'avion, le support de montage doit être réservé à un certain angle (comme indiqué sur la figure). Installation L'angle de montage doit être proche de l'angle d'inclinaison, de sorte que l'angle de sortie du disque de fibre optique est horizontal.

1. L'enroulement à fibre optique utilise de la colle spéciale, les 200 premiers mètres de distance sont la zone d'application de colle, dans cette zone, la vitesse de vol de l'avion doit être contrôlée à une vitesse constante de 0,5 mph. La vitesse de vol de l'avion doit être contrôlée à moins de 30 km / h ou 8 m / s pour éviter le vol à grande vitesse dans la zone de colle.

Préparation avant d'utiliser le disque optique

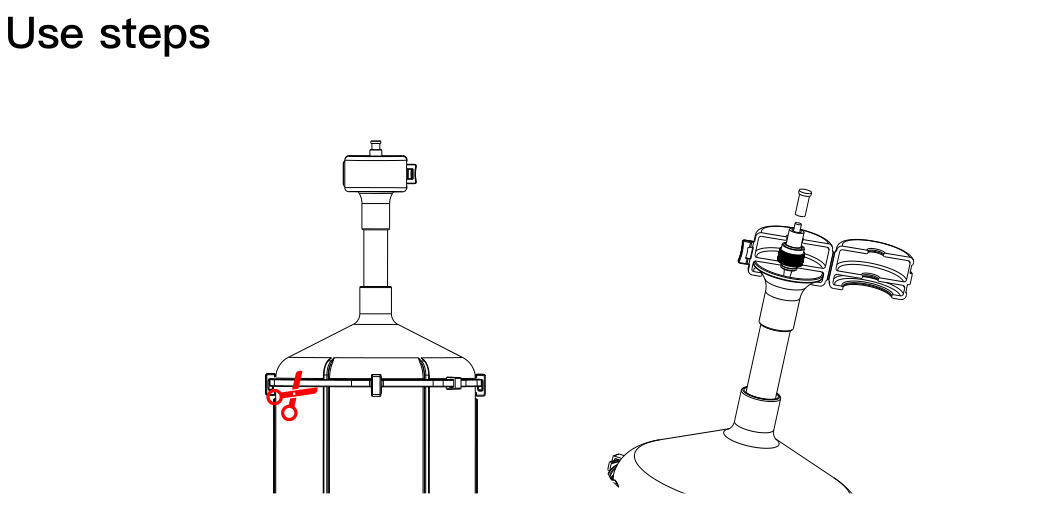

1. Assurez-vous de retirer le lien de protection du transport et 4 clichés de protection avant d'utiliser le disque de fibre optique.
2. (Remarque: ne retirez pas la boucle directement de la fibre sera brisée.)
3. La sortie du disque de fibre optique FC Fiber optique Port de la coque de protection avant utilisation doit retirer, dessiner la fibre optique dans l'extrémité du sol du module.

Connexion sans fil côté terre

1. Connectez le câble SH1.0 de la borne du ciel au contrôleur de vol comme indiqué dans le diagramme «Mode de connexion de la borne de sol 1 (sans fil)».
2. Connectez la ligne SH1.0 au sol au récepteur et l'émetteur de la carte.
3. Fixez le ciel et le disque de fibre optique, faites attention à la buse à fibre optique autant que possible loin de l'hélice UAV pour éviter un accident d'intrication.

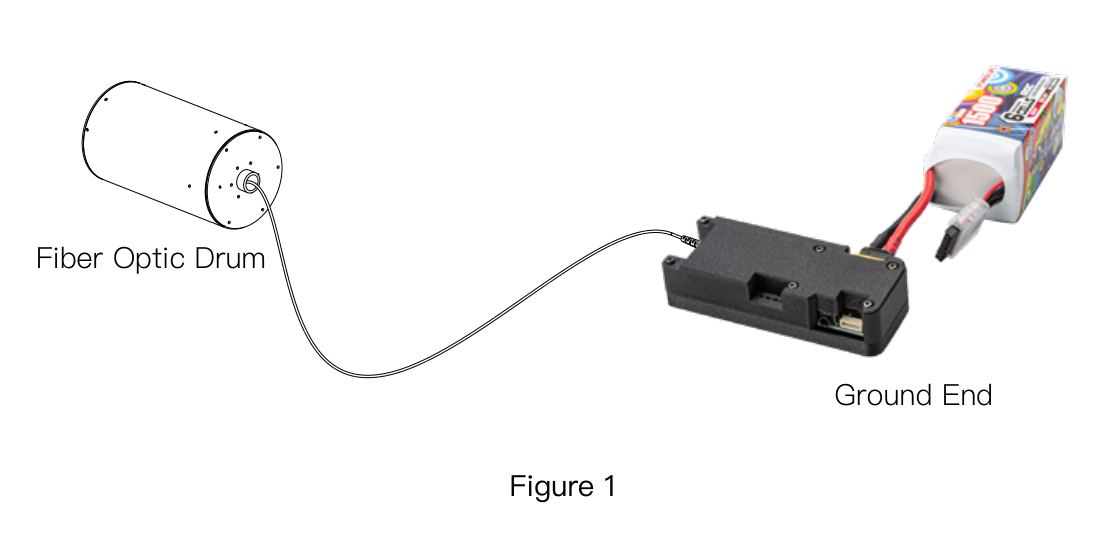

4. Connectez le faisceau de fibre optique, connectez les ports FC aux deux extrémités du disque de fibre optique au port FC à l'extrémité du ciel et au port FC à l'extrémité du sol, et notez que l'extrémité de la buse est connectée au port FC à l'extrémité du sol.

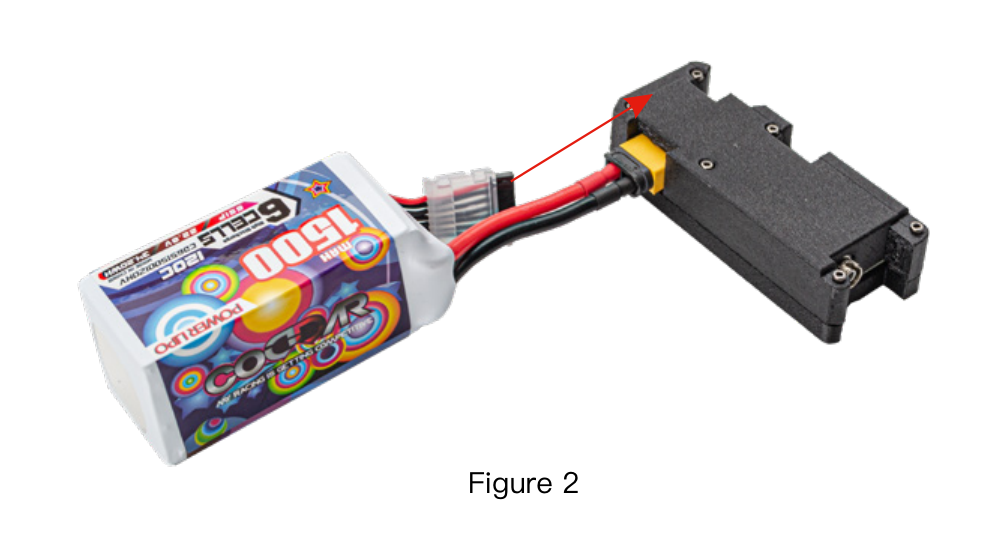

5. Insérez la batterie de lithium de l'extrémité du sol dans le connecteur de l'extrémité du sol une fois qu'il est complètement chargé. (Comme figure 2)

Précautions

1. La tension d'entrée 11.1-26v se situe dans la plage de sécurité, veuillez ne pas dépasser ou tomber en dessous de la tension limite, n'inversez pas les pôles positifs et négatifs.
2. Ne faites pas le cercle de pliage des fibres optiques pour éviter d'être coupé par des objets tranchants et entraîner une rupture de fibres.
3. Faites attention à la protection des connecteurs à fibre optique et des interfaces FC, évitez la poussière et l'huile et l'eau, sauf la couverture de protection de l'interface bien tordue.
4. Conserver dans une zone fraîche, sèche et à l'épreuve légère.
5. Structure de précision du disque de fibre optique, prenez et mettez doucement le stockage vertical.
