Câble à fibre optique de distribution polyvalente (≥24f)

Le câble à fibre optique de distribution polyvalente (≥24F) utilise des sous-unités multi-noyau (φ900 μm de fibre optique tampon et tampon, les éléments de renforcement d'aramide), le noyau de renforcement central non métallique, les sous-unités de câble optique sont tordues dans le noyau de renforcement central (PVC) ou une superficie à pics de chlorure de polyvinyle. (LSZH, la gaine à faible camarage, sans halogène, ignifuge) est extrudée à l'extérieur.

envoyer une demande

Description du produit

Caractéristiques

Structure des membres non métalliques échoués

La fibre tampon serrée a une excellente performance ignifuge

ARAMID YARN As Strength Member Faire le câble a une excellente résistance à la traction

Le matériau extérieur est résistant à la corrosion, imperméable, résistant aux UV, ignifuge et respectueux de l'environnement.

Applications

Distribution des câbles à but

Câble de distribution de la squelette dans un bâtiment

Patchcord en fibre multiples

Normes

Répondez aux normes de YD / T 1258.4, ICEA-596, GR-409, IEC 60794-2-20 / 21, etc. En plus des produits en PVC ordinaires, il existe également des produits qui ont passé les certifications UL OFR et OFP. Les produits LSZH utilisent différents matériaux pour rencontrer IEC60332-1 ou IEC60332-3C.

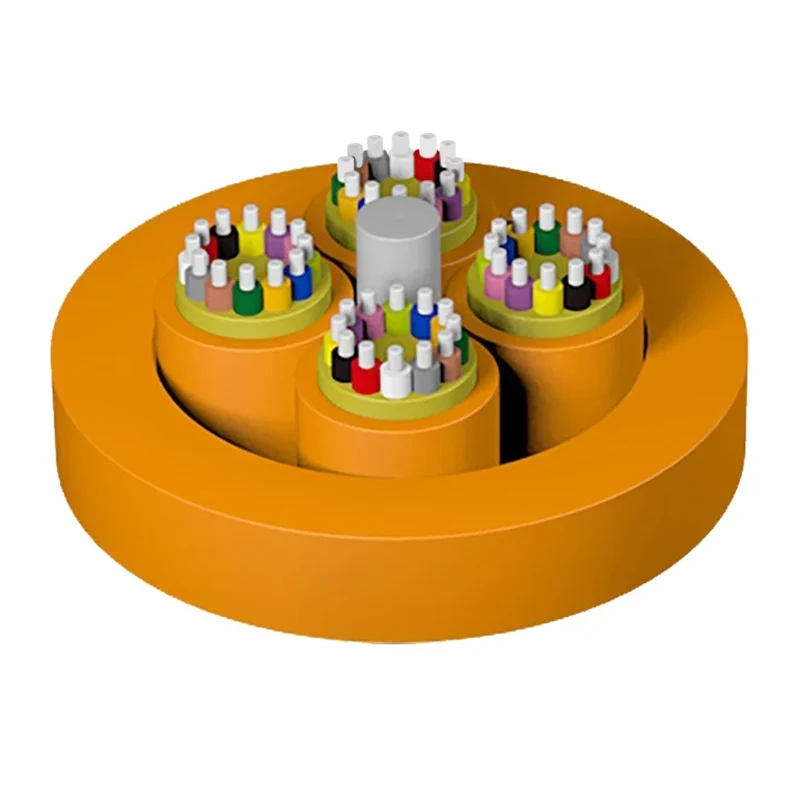

Dessin de structure

1. Fibre

2. Sous-unité

3. Fil d'aramide

4. Membre de la force centrale

5. Veste

Multi-Purpose Distribution Fiber Optic Cable (≥24f)

Paramètres techniques

Modèle de câble	Diamètre du câble (réf) (mm)	Poids du câble (réf) (kg / km)		Résistance à la traction À long / court terme (N)	Écraser la résistance À long / court terme (N / 100 mm)	Rayon de flexion Dynamique / statique (mm)
Modèle de câble	Diamètre du câble (réf) (mm)	Veste en PVC	Veste lszh	Résistance à la traction À long / court terme (N)	Écraser la résistance À long / court terme (N / 100 mm)	Rayon de flexion Dynamique / statique (mm)
24	12,3 ± 0,5	117	124	200/660	300/1000	20d / 10d
36	14,5 ± 0,5	171	180	200/660	300/1000	20d / 10d
48	14,8 ± 0,5	161	170	400/1320	300/1000	20d / 10d
72	17,5 ± 0,5	244	254	400/1320	300/1000	20d / 10d
96	20,7 ± 0,5	351	366	400/1320	300/1000	20d / 10d
144	24,8 ± 0,5	443	451	400/1320	300/1000	20d / 10d

Caractéristiques optiques

Type de fibre	Atténuation				Ofl	Bande passante en mode efficace	10 gbit / s longueur de liaison Ethernet	Rayon de courbure minimum
Condition	1310/1550 nm		850/1300 nm		850/1300 nm	850 nm	850 nm	/
Valeur typique	Valeur maximale	Valeur typique	Valeur maximale		850/1300 nm	850 nm	850 nm	/
Unité	db / km	db / km	db / km	db / km	Mhz.km	Mhz.km	m	MM
G652d	0,36 / 0,22	0,5 / 0,4	---	---	---	---	---	16
G657A1	0,36 / 0,22	0,5 / 0,4	---	---	---	---	---	10
G657A2	0,36 / 0,22	0,5 / 0,4	---	---	---	---	---	7.5
50/125	---	---	3.0 / 1.0	3,5 / 1,5	≥500 / 500	---	---	30
62,5 / 125	---	---	3.0 / 1.0	3,5 / 1,5	≥200 / 500	---	---	30
OM3	---	---	3.0 / 1.0	3,5 / 1,5	≥1500 / 500	≥2000	≤300	30
Om4	---	---	3.0 / 1.0	3,5 / 1,5	≥3500 / 500	≥4700	≤550	30

Transport / stockage / température de fonctionnement: -20 ℃ - + 60 ℃, température d'installation: -5 ℃ - + 50 ℃

Multi-Purpose Distribution Fiber Optic Cable (≥24f)
