Câble à fibre optique polyvalent

Le câble à fibre optique polyvalent d'Orientalfiber est une solution technique pour les environnements intérieurs à haute densité et les systèmes de distribution de base. Fabriqué par Jiangsu Xuben Photoelectric Technology Co., Ltd, ce câble intègre plusieurs sous-unités individuelles dans une seule structure robuste, permettant une terminaison directe sans avoir besoin de panneaux de brassage ou de matériel de transition supplémentaires. En tant que choix principal pour les opérateurs de télécommunications et les installateurs de centres de données, notre câble à fibre optique multi-usages équilibre la résistance mécanique avec des capacités de routage flexibles, garantissant la stabilité du signal à long terme dans les architectures de réseau complexes.

Conception structurelle : ingénierie pour terminaison directe

L'architecture de base du câble à fibre optique polyvalent est conçue pour simplifier le processus d'installation tout en maximisant la protection de la fibre. Contrairement aux câbles de distribution standard, la conception break-out traite chaque fibre comme une entité indépendante au sein du câble plus grand.

Construction de sous-unité : chaque fibre individuelle est protégée comme une unité à tampon serré de Φ900 μm entourée d'éléments de renforcement en aramide à haute résistance.

Élément de renforcement central : Un noyau en plastique renforcé de fibres (FRP) non métallique sert d'ancrage central, fournissant la rigidité nécessaire pour éviter le vrillage lors des tractions verticales ou horizontales.

Noyau torsadé en couches : les sous-unités sont torsadées avec précision autour du FRP, une structure de câble torsadée en couches qui améliore considérablement la capacité du câble à résister aux charges de traction lors de l'installation.

Options de gaine : pour répondre à divers codes du bâtiment, la gaine extérieure est disponible en matériaux en chlorure de polyvinyle (PVC) ou en matériaux à faible fumée et sans halogène (LSZH), garantissant ainsi la conformité aux exigences ignifuges.

Caractéristiques

La structure du câble torsadé en couches et l'âme de renfort centrale non métallique permettent au câble de résister à une plus grande tension

Le matériau extérieur du câble à fibre optique multi-usages est résistant à la corrosion, imperméable, résistant aux UV, ignifuge et respectueux de l'environnement.

Le fil d'aramide comme élément de résistance confère au câble une excellente résistance à la traction

Applications

Distribution par câble à tout usage en intérieur

Câble de distribution de base

Normes

Répondez aux normes YD/T 1258.4, ICEA-596, GR-409, IEC 60794-2-20/21, etc. En plus des produits en PVC ordinaires, il existe également des produits qui ont passé la certification UL OFNR ; Les produits LSZH utilisent différents matériaux pour répondre à la norme IEC60332-1 ou IEC60332-3C.

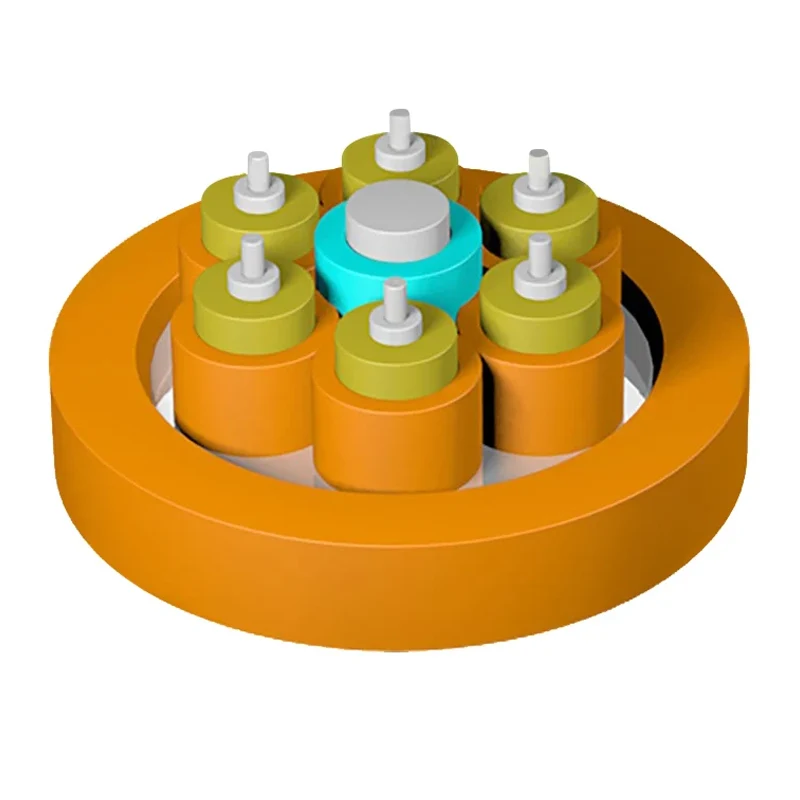

Dessin de structure

1. Fibre tampon serrée

2. Fil aramide

3.Membre fort du FRP

4. Veste de sous-unité

5.Veste

Paramètres techniques

Caractéristiques optiques

Avantages stratégiques : Relever les défis d'approvisionnement et d'installation

Lors de l'achat de câbles à fibre optique polyvalents, les responsables des achats donnent souvent la priorité au coût total de possession et à la facilité de déploiement. Orientalfiber se concentre sur trois domaines de valeur clés :

1. Réduction significative des coûts de main-d'œuvre

Étant donné que chaque sous-unité du câble à fibre optique constitue en fait son propre cavalier robuste, les techniciens peuvent retirer la gaine extérieure et acheminer les fibres individuelles directement vers l'équipement. Cela élimine le besoin d'épissage en tresses, réduisant ainsi à la fois le temps passé sur site et le risque de perte de signal liée à l'épissure.

2. Fiabilité des dorsales verticales et horizontales

Le fil aramide en tant qu'élément de résistance confère au câble une excellente résistance à la traction, ce qui le rend adapté aux applications de colonnes montantes dans des centres de bureaux à plusieurs étages ou des installations industrielles. Le noyau de renfort central non métallique garantit que le câble reste léger et insensible aux interférences électromagnétiques, ce qui est essentiel pour les connexions frontales industrielles dans les réseaux électriques et le transport ferroviaire.

3. Conformité environnementale et de sécurité

Le matériau extérieur du câble à fibre optique polyvalent est conçu pour être résistant à la corrosion, à l'eau et aux UV. En proposant des options LSZH certifiées UL OFNR et conformes à la norme IEC60332-1/3C, nous garantissons que votre infrastructure répond aux normes de sécurité incendie les plus strictes pour la distribution de câbles intérieure à tout usage.

Excellence de fabrication et assurance qualité

Jiangsu Xuben Photoelectric Technology Co., Ltd maintient une base de production de 15 000 mètres carrés avec quatre usines spécialisées. Notre engagement envers une fabrication raffinée est validé par :

Production annuelle : Une capacité de production évaluée à 20 millions de dollars américains, garantissant des délais de livraison stables pour les projets d'ingénierie à grande échelle.

Normes certifiées : Notre groupe détient les certifications ISO9001 et ISO45001. Le câble à fibre optique polyvalent adhère spécifiquement aux normes YD/T 1258.4, ICEA-596, GR-409 et CEI 60793.

Performance vérifiée : chaque lot est soumis à des tests rigoureux de résistance à la traction, de résistance à l'écrasement et d'uniformité d'atténuation avant de quitter l'usine.

Scénarios d'application clés

La polyvalence du câble fibre optique multi-usages le rend indispensable pour :

Interconnexions du centre de données : câblage haute densité entre les racks de serveurs et les zones de distribution principales.

Campus Backbone Distribution : connexion de plusieurs armoires de communication sur de grands sites institutionnels.

Réseaux industriels : fourniture de liaisons fibre optique robustes dans les autoroutes et les centrales électriques où la durabilité n'est pas négociable.

Distribution intérieure : câblage horizontal à usage général où les fibres doivent être réparties vers des prises murales individuelles.

Foire aux questions (FAQ)

Quelle est la principale différence entre un câble Break-out et un câble de distribution ?

Dans un câble de distribution, les fibres sont regroupées sous une seule gaine. Dans le câble à fibre optique polyvalent, chaque fibre possède sa propre gaine individuelle et ses propres éléments de renforcement en aramide. Cela permet aux fibres d'être manipulées comme des cordons de brassage une fois la gaine extérieure principale retirée, offrant ainsi une protection mécanique supérieure au point de terminaison.

Orientalfiber propose-t-il des couleurs de gaine ou des nombres de fibres personnalisés ?

Oui. En tant que membre du groupe Jiangsu Xuben Photoelectric Technology Co., Ltd, notre usine intérieure de câbles à fibres optiques peut personnaliser le câble à fibres optiques polyvalent pour répondre aux exigences spécifiques du projet, y compris le nombre de fibres (généralement de 2 à 48 cœurs) et les indices ignifuges spécifiques.

Ce câble est-il adapté à une utilisation dans des chemins de câbles à forte humidité ?

Bien que conçu principalement pour une utilisation en intérieur, le matériau extérieur de notre câble à fibre optique polyvalent est résistant à l'humidité et à la corrosion, ce qui le rend adapté à une utilisation dans les sous-sols de bâtiments typiques ou dans les tunnels industriels à température contrôlée.
