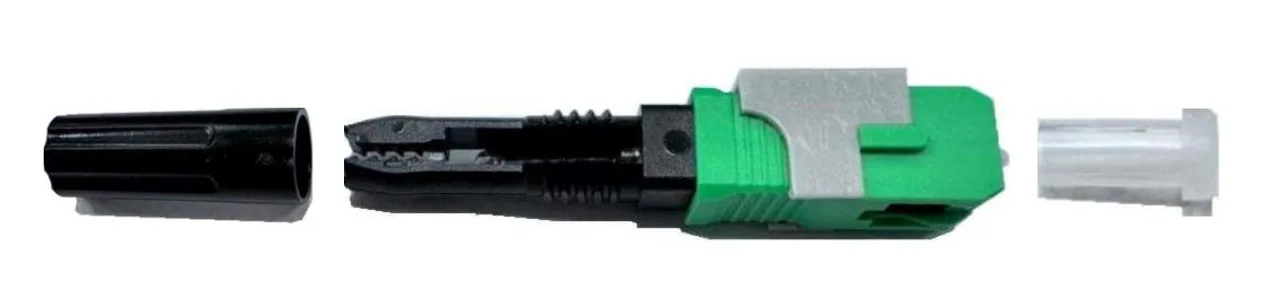

Connecteur de fibres d'assemblage FAC-SC / APC-06

Model: FAC-SC/APC-06

FAC-SC / APC-06Application: FTTX, Data Room TransformatioSolutions pertinentes:● Fonctionnement facile, le connecteur peut être directement utilisé dans l'ONU, également avec une résistance de fixation supérieure à 30n, il est largement utilisé dans le projet F......

envoyer une demande

Description du produit

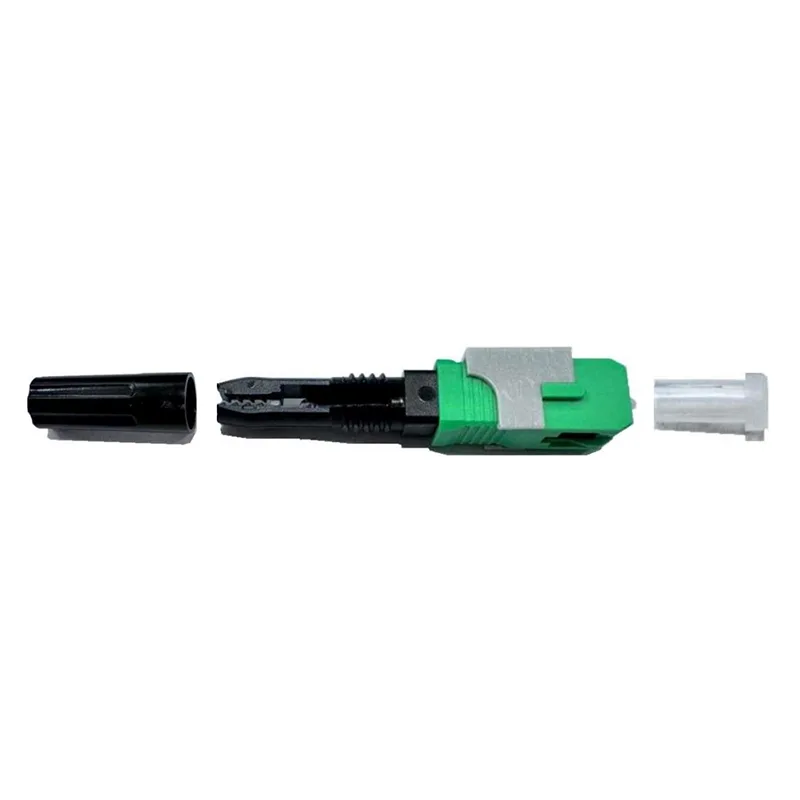

FAC-SC / APC-06

Field Assembly Fiber Connector

Application: FTTX, Data Room Transformatio

Solutions pertinentes:

● Fonctionnement facile, le connecteur peut être directement utilisé dans l'ONU, également avec une résistance de fixation supérieure à 30n, il est largement utilisé dans le projet FTTH de la révolution du réseau. Il réduit également l'utilisation des prises et des adaptateurs, économisez le coût du projet.

● Avec 86 socket et adaptateur standard, le connecteur établit la connexion entre le câble de dépôt et le cordon de patch. Le socket standard 86 offre une protection complète avec sa conception unique.

● Applicable à la connexion avec un câble intérieur à montée sur le terrain, une naine, un cordon de patch et une transformation du cordon de patch dans la salle de données et directement utilisé dans l'ONU spécifique.

Spécifications techniques:

DESCRIPTION	SPÉCIFICATION	Informations techniques
OPTIQUE
Perte d'insertion (IL)	1310 nm et 1550 nm	≤ 0,5 dB
Retour Loss (RL) APC	1310 nm et 1550 nm	≥55 dB
GÉNÉRAL
Type de couplage	SC	Vert
Éléments de ferule	APC	8,0 ± 0,5 °
	Diamètre	2,5 mm
	Matériel	Zircone en céramique
	Fibre	G.657A2
Épissage mécanique	résistance à la traction	4 n - 5 n
	Fibre insérée	10 mm ± 0,5 mm (125 μ)
	Boucle de fibre	18 mm ± 0,5 mm (250μ)
	Durée du gel	20 ans
CÂBLE	Rétention du câble	Chambre / vis 30n / 2min
	Mini figure 8	(5,3 ± 0,2) * (2,0 * 3,0 ± 0,1) mm
Dimensions	MM	L (50 ± 2,5) x W (9 ± 0,1) x H (8 ± 0,1)
OPÉRATIONNEL
Réutilisabilité	5 fois	Assemblage facile - Démontage
Étapes d'assemblage	2
Souverain / gabarit	Connecteurs 1x10
	Marqué du nom du fabricant Logo 18 * 10 mm
	Couplage de couperet	16,2 mm x (xxx)
MARQUAGE
Connecteur	Nom du fabricant
	Nom du client
	Lot de fabrication #
CONDITIONNEMENT (Sac individuel)	Fabricant
	Lot de fabrication #
	Image de préparation des fibres 1x1 échelle
RÉCIPIENT
CONDITIONNEMENT	Carton	100 connecteurs +10 gabarits
	Étiquetage	Fabricant, modèle, quantité, MFG. Parcelle
	Tests de qualité	Feuille de tests optiques I L & RL

Test de performance environnementale:

Certifications
MÉCANIQUE	Telcordia GR-326-Core, 4.4.3.5	Transmission avec tension appliquée
Environnement	Telcordia GR-326-Core, 4.4.2.2,	Vieillissement de cyclisme thermique
OPTIQUE	IEC 61300-3-4	Méthode d'atténuation (a) Pertes de rendement
	IEC 61300-3-6	Méthode de perte de retour (1) Bœuf
Durée de vie
VIE	25 ans
GARANTIE	Efficace pour les défauts de fabrication de tous ses éléments
Rma	Moins de 120 jours naturels
