Câble à fibre optique aérien ADSS autoportant entièrement diélectrique

Excellence en ingénierie et fondation de fabrication

La production duCâble à fibre optique aérien ADSS autoportant entièrement diélectriqueest centré sur l’esprit de l’artisanat. Notre groupe exploite quatre installations spécialisées, couvrant les câbles intérieurs/extérieurs, les composants ODN et les équipements réseau, garantissant que chaque composant répond aux normes internationales rigoureuses.

• Qualité certifiée : Nos procédés de fabrication ont successivement obtenu les certifications ISO9001 et ISO45001.
• Reconnaissance mondiale : les produits Orientalfiber sont largement utilisés par les opérateurs de télécommunications et les industries de la radio/télévision à l'échelle mondiale, prouvant leur fiabilité dans les projets d'ingénierie à grande échelle.

Structure technique de base

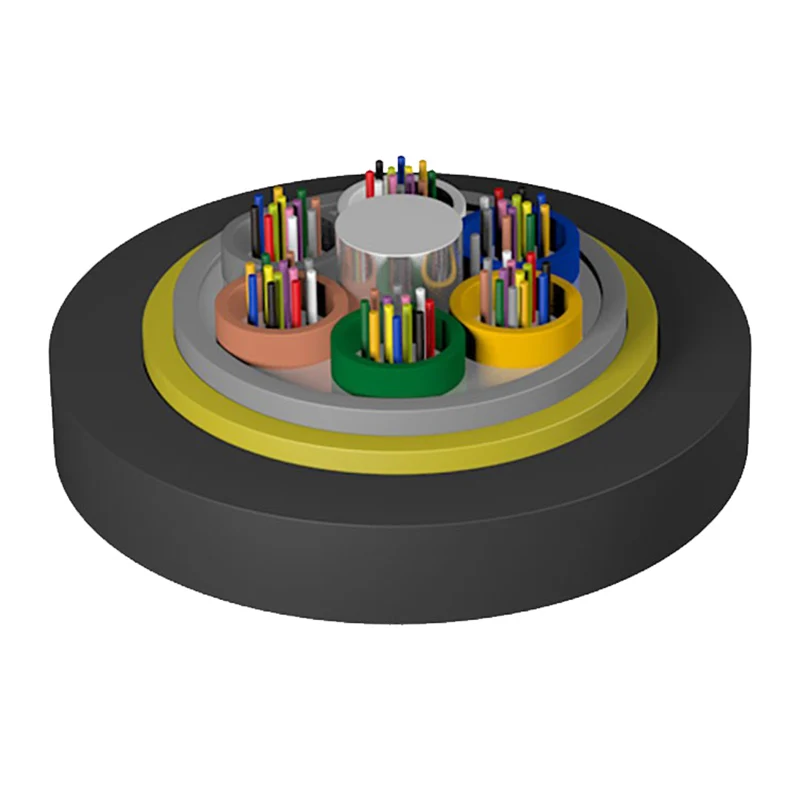

LeCâble à fibre optique aérien ADSS autoportant entièrement diélectriqueutilise une structure sophistiquée de toronnage à couche de tube lâche. Cette conception garantit que les fibres optiques de 250 μm sont protégées dans des tubes à haut module remplis d'un composé imperméable spécialisé.

1. Élément de force : un noyau central non métallique en FRP (plastique renforcé de fibres) empêche l'induction électromagnétique.
2. Blocage de l'eau : l'âme du câble est remplie de graisse bloquant l'eau pour empêcher la pénétration de l'humidité.
3. Renfort : des fils d'aramide à haute résistance sont appliqués pour fournir la tension nécessaire aux installations aériennes à longue portée.
4. Protection extérieure : En fonction de l'intensité du champ électrique, nous fournissons une gaine extérieure en polyéthylène (PE) ou anti-trace (AT).

Perspective d'approvisionnement : résoudre les problèmes de connectivité

1. Installation et efficacité de la ligne sous tension

L’un des principaux problèmes du déploiement du réseau est le coût des pannes de courant. LeCâble à fibre optique aérien ADSS autoportant entièrement diélectriquedepuisFibre orientalepeut être installé sans couper l’alimentation électrique, réduisant ainsi considérablement les temps d’arrêt opérationnels et les coûts de main-d’œuvre pour les fournisseurs de services publics.

2. Résilience environnementale et résistance mécanique

Avec une portée maximale supérieure à 1 000 m, ce câble est conçu pour résister à de lourdes charges de glace et à des vitesses de vent élevées. Sa construction légère réduit la charge mécanique sur les pylônes et supports existants, garantissant ainsi que l'intégrité structurelle de la ligne électrique reste intacte.

3. Compatibilité et longévité haute tension

LeCâble à fibre optique aérien ADSS autoportant entièrement diélectriqueest spécialement conçu pour les environnements à haute tension. Pour les lignes 110 kV et 220 kV, l'utilisation de notre gaine AT (Anti-tracking) empêche l'érosion électrique, supportant une durée de vie de plus de 30 ans.

Paramètres techniques

Température de stockage/fonctionnement : -40℃-+70℃

Caractéristiques optiques

Note:

un. Seule une partie des câbles ADSS est répertoriée dans le tableau, les câbles ADSS avec d'autres portées peuvent être demandés auprès des vendeurs.

b. Les spécifications du tableau sont obtenues à condition qu'il n'y ait pas de différence de hauteur et que l'affaissement de l'installation soit de 1 %

c. Le nombre de fibres est de 2 à 72, l'identification des fibres est conforme à la norme nationale

Application : Antenne autoportante

Caractéristiques et performances clés

Dimensions optimales : les petits diamètres de câble réduisent l'impact des facteurs environnementaux comme le vent et la glace.

Propriétés de traction supérieures : la quantité précise de fil d'aramide est calculée pour chaque projet afin de répondre aux exigences de portée spécifiques.

Conformité : notre câble ADSS est entièrement conforme aux normes IEEE 1222 et IEC 60794-1.

Stabilité thermique : maintient d’excellentes performances sur une large plage de températures de fonctionnement.

Applications stratégiques

Le câble à fibre optique aérien ADSS autoportant entièrement diélectrique est le choix préféré pour :

Télécommunications : lignes interurbaines de qualité opérateur et transmission de données sur réseau local.

Services publics d’électricité : lignes de transport à haute tension de différents niveaux (10 kV à 220 kV).

Infrastructure industrielle : connexions frontales dans les domaines de l'énergie électrique, du transport ferroviaire et des autoroutes.

Foire aux questions (FAQ)

Q : Comment le matériau de la gaine extérieure est-il déterminé pour différents niveaux de tension ?

R : Pour les lignes électriques de 10 kV et 35 kV, une gaine en polyéthylène (PE) est généralement utilisée. Pour les lignes 110 kV et 220 kV, nous calculons l'intensité du champ électrique au point de suspension et utilisons la gaine extérieure AT (Anti-tracking) pour éviter toute dégradation.

Q : Quelle est la capacité de portée maximale des câbles Orientalfiber ADSS ?

R : Bien que les portées varient selon les exigences du projet, le câble à fibre optique aérien ADSS autoportant entièrement diélectrique peut être conçu pour des portées supérieures à 1 000 m.

Q : Ce câble peut-il être utilisé sur des tours électriques existantes ?

R : Oui. Parce qu'il est léger et non métallique, il est idéal pour ajouter des capacités de communication aux infrastructures de distribution et de transmission d'énergie existantes sans ajouter de poids significatif.
